首页  >  产品百科  >  WSL2512R0750FEA

WSL2512R0750FEA

产品分类: 贴片电阻
产品描述: 75mΩ ±1% 1W ±75ppm/℃ 2512 贴片安装 6.35mm*3.2mm*640μm
供应商型号: ECO-WSL2512R0750FEA
供应商: 海外现货
标准整包数: 2000

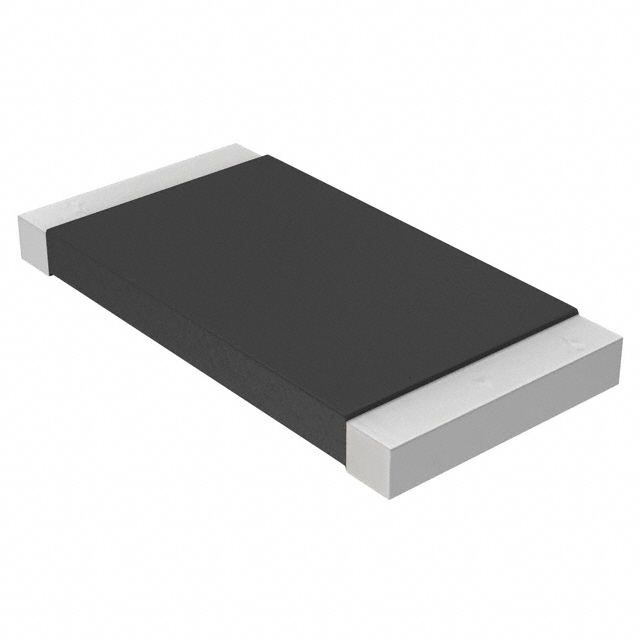

VISHAY INTERTECHNOLOGY 贴片电阻 WSL2512R0750FEA

WSL2512R0750FEA概述

    Vishay Dale Power Metal Strip® Resistor: WSL 系列

    产品简介


    Vishay Dale 的 Power Metal Strip® 系列电阻以其出色的性能和稳定性而闻名。本系列包括低阻值电阻(最低可达0.0005 Ω),适用于多种电流传感、电压分压及脉冲应用。该系列产品采用全焊接结构,结合其低热电动势和高硫耐受性,使其成为工业、汽车和消费电子产品中的理想选择。

    技术参数


    - 尺寸和型号
    - WSL0603:0603 封装,功率0.1 W,阻值范围0.01 Ω至0.1 Ω
    - WSL0805:0805 封装,功率0.125 W,阻值范围0.005 Ω至0.2 Ω
    - WSL1206:1206 封装,功率0.25 W,阻值范围0.001 Ω至0.2 Ω
    - WSL2010:2010 封装,功率0.5 W,阻值范围0.004 Ω至0.5 Ω
    - WSL2512:2512 封装,功率1.0 W,阻值范围0.003 Ω至0.5 Ω
    - WSL2816:2816 封装,功率2.0 W,阻值范围0.003 Ω至0.1 Ω
    - 电气特性
    - 阻值精度:±0.5% 或 ±1.0%
    - 极低电感:0.5 nH 至 5 nH
    - 低热电动势:<3 μV/°C
    - 温度系数(TCR):根据阻值范围不同,TCR在±75 ppm/°C 到 ±400 ppm/°C 之间
    - 工作环境
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:取决于具体型号和功率等级

    产品特点和优势


    - 焊接结构:所有型号均采用全焊接设计,确保高可靠性和稳定性。
    - 极低阻值:支持低至0.0005 Ω的阻值,非常适合电流传感和精密测量应用。
    - 硫耐受性:不受高硫环境影响,适合恶劣环境下使用。
    - 低热电动势:小于3 μV/°C,适合需要高精度的场合。
    - 认证:符合AEC-Q200标准,适合汽车电子应用。

    应用案例和使用建议


    - 电流传感:WSL系列电阻广泛应用于电流传感电路中,通过测量电阻上的电压降来确定电流强度。
    - 电压分压:在电压分压电路中,WSL电阻可以精确分压,适合用于传感器接口电路。
    - 脉冲应用:在需要快速响应的应用中,WSL电阻能够提供稳定可靠的电阻特性。
    使用建议:
    - 在设计电流传感电路时,建议选择与负载相匹配的阻值和功率等级,以保证最佳性能。
    - 在高硫环境下使用时,无需额外防护,但应注意定期检查连接点的可靠性。

    兼容性和支持


    - 兼容性:WSL系列电阻与市场上主流的PCB制造工艺和组件高度兼容,便于集成到各种电子系统中。
    - 支持:Vishay提供详尽的技术文档和支持,包括详细的焊接指导、测试条件等。如需进一步技术支持,请联系ww2bresistors@vishay.com。

    常见问题与解决方案


    - 问题:电阻值精度如何保证?
    - 解决方案:每个型号都经过严格测试,阻值精度在±0.5% 或 ±1.0% 范围内。
    - 问题:在高硫环境中如何维护?
    - 解决方案:无需特别维护,只需定期检查连接点,确保接触良好。

    总结和推荐


    Vishay Dale 的 Power Metal Strip® WSL 系列电阻凭借其优异的电气特性和稳定的工作表现,在电流传感和电压分压应用中表现出色。其出色的硫耐受性和低热电动势使得该系列电阻在严苛环境下仍能保持稳定的性能。强烈推荐给需要高精度和高可靠性的应用领域。

WSL2512R0750FEA参数

参数
电阻值 75mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.2mm*640μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WSL2512R0750FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL2512R0750FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL2512R0750FEA WSL2512R0750FEA数据手册

WSL2512R0750FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1597 ¥ 1.3528
20000+ $ 0.1597 ¥ 1.3528
库存: 4000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 2705.6
