首页  >  产品百科  >  NFR2500001001JR500

NFR2500001001JR500

产品分类: 通孔电阻
产品描述: 1KΩ ±5% 333mW ±100ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: TS-NFR2500001001JR500
供应商: 海外现货
标准整包数: 1

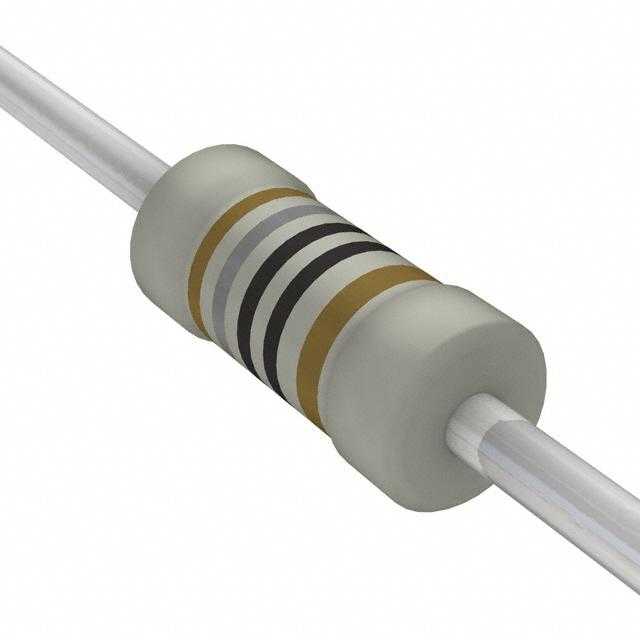

VISHAY INTERTECHNOLOGY 通孔电阻 NFR2500001001JR500

NFR2500001001JR500概述

    # Vishay BCcomponents NFR25/NFR25H Fusible Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents NFR25和NFR25H系列金属膜引线电阻器专为音频和视频应用设计,提供卓越的过载保护能力。这些电阻器采用高品质陶瓷基体,表面涂覆有灰黑色阻燃漆,具备电气、机械和气候防护功能。它们的特点在于过载保护性能出色,避免火灾风险,同时支持多种额定功率及宽广的工作温度范围,适用于广泛的工业和消费类电子产品。

    2. 技术参数


    | 参数名称 | NFR25 | NFR25H |
    |
    | 电阻范围(Ω) | 0.22 至 15 kΩ | 0.22 至 15 kΩ |
    | 电阻容差 | ±5% | ±5% |
    | 额定功耗(P70,W) | 0.33 | 0.5 |
    | 热阻(K/W) | 240 | 150 |
    | 温度系数(ppm/K) | ≤ ±200 ppm/K (0.22 Ω 至 4.7 Ω) | ≤ ±200 ppm/K (4.7 Ω 至 15 Ω) |
    | 工作电压(Vrms 或 DC) | 250 | 350 |
    其他关键参数:
    - 最大极限电压:NFR25 为 250 V,NFR25H 为 350 V。
    - 长期负载老化测试后的最大允许电阻变化:± (1% R + 0.05 Ω)。
    - 焊接温度耐受性:260°C 下保持 10 秒。

    3. 产品特点和优势


    独特功能:
    - 使用金属薄膜技术,提供高精度和稳定性。
    - 具备出色的过载保护性能,通过内部熔断机制确保安全性,不会引发火灾。
    - 支持纯锡电镀,可与铅-free 和含铅焊料兼容。
    市场竞争力:
    - 超宽范围的工作电压(250V 至 350V),适合严苛的应用环境。
    - 良好的热管理特性,有效延长产品寿命。
    - 满足严格的工业标准,如 IEC 60115-1 和 IEC 60068-1。

    4. 应用案例和使用建议


    应用案例:
    - 音频设备:如扬声器、功率放大器和音效处理器,用于信号调节和匹配。
    - 视频设备:如显示器、投影仪等,支持高精度阻抗匹配。
    - 工业控制:广泛应用于电源设备、电机驱动和温度传感器电路。
    使用建议:
    - 在高频应用中,建议尽量减少引线长度以降低寄生电感和阻抗。
    - 当使用环境温度较高时,可选择 NFR25H 以提高功率承受能力。
    - 注意保持适当的散热设计,避免过热导致性能下降。

    5. 兼容性和支持


    兼容性:
    - NFR25 和 NFR25H 可直接替代其他品牌的同类产品,且与大多数主流电路板焊接工艺兼容。
    - 支持带状包装(Axial Taping)和盘式包装(Reel Packaging),便于自动化生产和运输。
    支持信息:
    - Vishay 提供详尽的技术文档和全面的产品认证(如 IEC 60115-1 和 IEC 60068-1)。
    - 客户可通过技术支持邮箱(filmresistorsleaded@vishay.com)获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值漂移过大 | 确保工作环境温度符合要求,并检查焊接质量。 |
    | 熔断时间过长 | 确认负载电流峰值在规格范围内。 |
    | 表面涂层损坏 | 更换包装方式或加强保护措施。 |

    7. 总结和推荐


    综合评估:
    Vishay BCcomponents 的 NFR25 和 NFR25H 系列电阻器以其可靠的安全特性、精确的阻值控制和良好的耐用性成为许多应用的理想选择。特别是其出色的过载保护性能使其在高可靠性要求的场景中表现卓越。
    推荐使用:
    强烈推荐用于需要高性能和安全性的应用场景,例如工业控制、消费电子和医疗设备。对于高功率密度应用,建议优先选择 NFR25H 系列。
    文档来源:Vishay BCcomponents 官方技术手册,修订日期:2016 年 9 月 6 日。

NFR2500001001JR500参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 333mW
温度系数 ±100ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
零件状态 在售

NFR2500001001JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR2500001001JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR2500001001JR500 NFR2500001001JR500数据手册

NFR2500001001JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0718 ¥ 0.6105
5000+ $ 0.0536 ¥ 0.4554
库存: 5000
起订量: 3277 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 610.5
