首页  >  产品百科  >  NTCS0805E3333FHT

NTCS0805E3333FHT

产品分类: NTC热敏电阻
产品描述: 33KΩ ±1% 210mW ±1% 3920K 0805 贴片安装 2mm*1.25mm*800μm
供应商型号: 30C-NTCS0805E3333FHT 0805(2012 公制)
供应商: 国内现货
标准整包数: 1

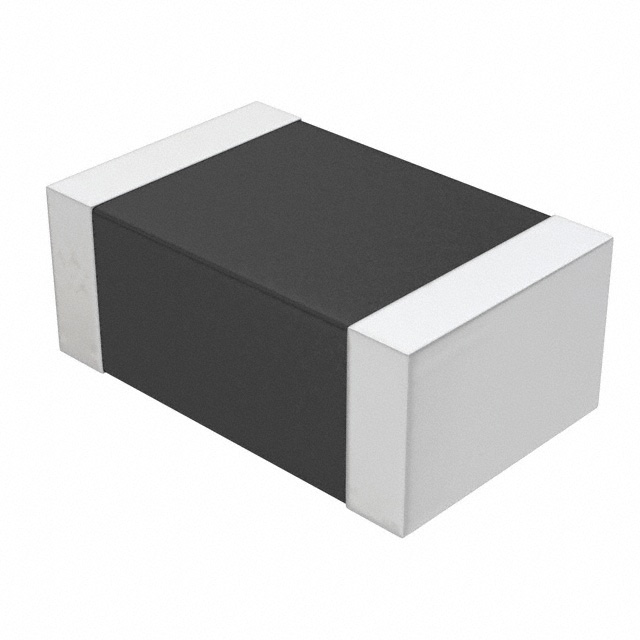

VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCS0805E3333FHT

NTCS0805E3333FHT概述

    Vishay BCcomponents NTC SMD 0805 Glass Protected NTC Thermistors

    1. 产品简介


    产品类型:表面贴装(SMD)0805封装的玻璃保护型负温度系数(NTC)热敏电阻。
    主要功能:这些热敏电阻在不同的温度下表现出不同的电阻值,适合于温度检测、保护和补偿应用。
    应用领域:广泛应用于汽车、工业、电信和消费类电子产品中,如电池充电器、电源供应器、办公设备、液晶显示器补偿和车内娱乐系统等。

    2. 技术参数


    - 电阻值(25°C):2.2KΩ 至 680KΩ
    - R25容差:±1%,±2%,±3%,±5%
    - B25/85值:3430K 至 4125K
    - B25/85容差:±1%,±3%
    - 最大耗散功率(25°C):210mW
    - 热时间常数:约10秒
    - 耗散系数:3.5mW/K
    - 工作温度范围(零功率):-40°C 至 +150°C
    - 重量:约0.008克

    3. 产品特点和优势


    - 高精度:R25的容差可以达到±1%,B25/85的容差也可以达到±1%。
    - 适用性强:适用于波峰焊接或回流焊接,符合JEDEC J-STD-020标准。
    - 保护可靠:全玻璃涂层保护,无铅焊接支持。
    - 认证齐全:cULus认可(文件号E148885),符合AEC-Q200标准。
    - 材料分类:完全符合Vishay的材料分类要求。

    4. 应用案例和使用建议


    - 电池充电器:用于监控和调节充电过程中的温度。
    - 电源供应器:监测工作温度,确保安全运行。
    - 办公设备:如打印机、复印机等,用于监测设备内部温度。
    - LCD补偿:在不同温度下保持显示屏的一致性。
    - 车内娱乐系统:监测车内环境温度,提供舒适的体验。
    使用建议:
    - 在安装过程中确保热敏电阻与基板的接触良好。
    - 安装时要避免过高的焊接温度,以防止损坏热敏电阻。
    - 建议使用专业的焊接设备进行回流焊接,以确保焊接质量。

    5. 兼容性和支持


    - 兼容性:该热敏电阻与大多数标准焊接工艺兼容,适用于多种电路设计。
    - 支持和服务:如有技术支持需求,请联系nlr@vishay.com。Vishay公司提供了详细的文档和曲线计算工具,可在www.vishay.com/thermistors/ntc-curve-list/获取。

    6. 常见问题与解决方案


    - Q: 热敏电阻的焊接温度过高怎么办?
    - A: 调整焊接参数,确保焊接温度不超过260°C,持续时间不超过40秒。

    - Q: 如何选择合适的热敏电阻型号?
    - A: 根据具体应用需求,参考R25值和B25/85值的选择表,选择最合适的型号。

    - Q: 如何确保焊接后热敏电阻的性能稳定?
    - A: 确保焊接工艺规范,采用适当的焊接设备,并进行适当的冷却处理。

    7. 总结和推荐


    该NTC SMD 0805热敏电阻具有高精度、广泛的应用范围和可靠的保护性能,适用于多种工业和消费类电子产品。其高性能和严格的测试标准使其在市场上具备很强的竞争优势。强烈推荐在需要高精度温度检测和控制的应用中使用。
    该产品在温度检测和补偿方面的表现非常优秀,是市场上值得信赖的选择。无论是从技术规格还是实际应用角度考虑,都是一个值得推荐的产品。

NTCS0805E3333FHT参数

参数
25℃时的电阻值 33KΩ
精度 ±1%
额定功率 210mW
B0/50 -
B25/75 -
B25/100 -
B值容差 ±1%
B25/50 -
B25/85 3920K
长*宽*高 2mm*1.25mm*800μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NTCS0805E3333FHT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCS0805E3333FHT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCS0805E3333FHT NTCS0805E3333FHT数据手册

NTCS0805E3333FHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.619
100+ ¥ 3.003
1000+ ¥ 2.783
2000+ ¥ 2.662
4000+ ¥ 2.541
库存: 3062
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 3.61
直接购买
加入购物车
