RCA040233R0FKED

产品分类: 贴片电阻
产品描述: 33Ω ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: ECO-RCA040233R0FKED
供应商: 海外现货
标准整包数: 10000

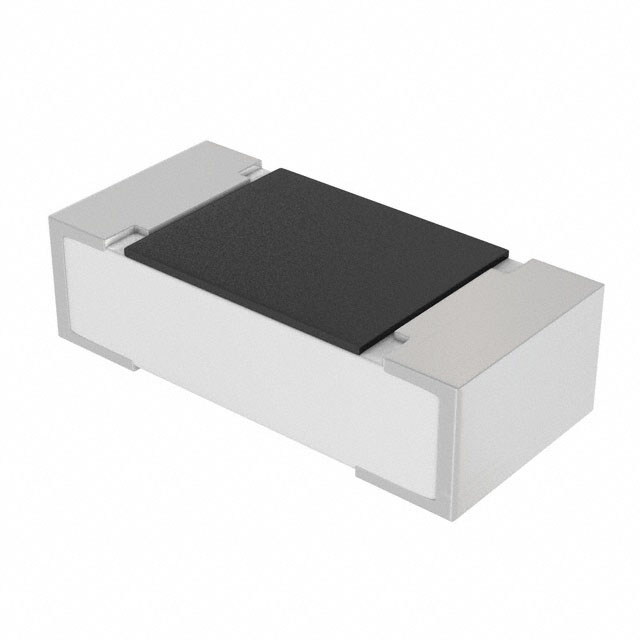

VISHAY INTERTECHNOLOGY 贴片电阻 RCA040233R0FKED

RCA040233R0FKED概述

    Vishay Draloric RCA e3 系列厚膜贴片电阻器技术手册

    产品简介


    Vishay Draloric 的RCA e3系列厚膜贴片电阻器是一种铅(Pb)自由型的矩形贴片电阻器,广泛应用于汽车电子、硫化气体抗性等严苛环境中。它们的主要功能是在各种恶劣条件下提供稳定可靠的电阻值,并支持无铅焊接工艺。

    技术参数


    - 型号: RCA0402、RCA0603、RCA0805、RCA1206、RCA1210、RCA1218、RCA2010、RCA2512
    - 额定功率(P70):
    - RCA0402: 0.063 W
    - RCA0603: 0.10 W
    - RCA0805: 0.125 W
    - RCA1206: 0.25 W
    - RCA1210: 0.5 W
    - RCA1218: 1.0 W
    - RCA2010: 0.75 W
    - RCA2512: 1.0 W
    - 极限电压(Umax):
    - RCA0402: 50 V
    - RCA0603: 75 V
    - RCA0805: 150 V
    - RCA1206: 200 V
    - RCA1210: 200 V
    - RCA1218: 200 V
    - RCA2010: 400 V
    - RCA2512: 500 V
    - 绝缘电压(Uins):
    - RCA0402: >75 V
    - RCA0603: >100 V
    - RCA0805: >200 V
    - RCA1206: >300 V
    - RCA1210: >300 V
    - RCA1218: >300 V
    - RCA2010: >300 V
    - RCA2512: >300 V
    - 电阻范围:
    - RCA0402: 100 Ω 至 1.0 MΩ
    - RCA0603: 100 Ω 至 10 MΩ
    - RCA0805: 100 Ω 至 10 MΩ
    - RCA1206: 100 Ω 至 10 MΩ
    - RCA1210: 100 Ω 至 1.0 MΩ
    - RCA1218: 100 Ω 至 2.2 MΩ
    - RCA2010: 100 Ω 至 10 MΩ
    - RCA2512: 100 Ω 至 10 MΩ
    - 温度系数(TCR): ±50 ppm/K, ±100 ppm/K, ±200 ppm/K
    - 容差: ±0.5%, ±1%, ±5%
    - 类别温度范围: -55°C 至 +155°C

    产品特点和优势


    - 硫化气体抗性: 特别适用于高硫环境,如汽车发动机舱内的应用。
    - 稳定性: 在70°C下运行1000小时后,电阻变化ΔR/R ≤ 1%。
    - 金属釉陶瓷基底: 使用高纯度陶瓷,确保电阻长期稳定。
    - 无铅焊料接触点: 兼容无铅和含铅焊接工艺。
    - AEC-Q200认证: 满足汽车行业标准,确保可靠性和耐久性。

    应用案例和使用建议


    - 汽车电子系统: 适用于汽车引擎控制单元(ECU)、传感器、车身控制系统等。
    - 工业设备: 如电源供应器、逆变器等。
    - 使用建议:
    - 请遵循制造商推荐的焊接温度和时间,避免过热导致电阻损坏。
    - 安装时确保贴片电阻的正确方向,以防止因误接导致的短路或其他故障。

    兼容性和支持


    - 兼容性: 兼容多种焊接工艺,包括无铅焊接。
    - 技术支持: Vishay提供了详细的安装和使用指南,并提供了24/7的技术支持服务。

    常见问题与解决方案


    - 问题: 电阻器长时间使用后,电阻值发生变化。
    - 解决方案: 检查焊接点是否过热,重新焊接并确保良好的散热设计。
    - 问题: 贴片电阻在硫化环境下失效。
    - 解决方案: 使用具有高硫化气体抗性的型号,如RCA e3系列。

    总结和推荐


    总体来看,Vishay Draloric RCA e3系列厚膜贴片电阻器在汽车电子、工业自动化等领域具有显著的优势,特别是在硫化气体抗性方面表现优异。对于需要在恶劣环境下保持高稳定性和可靠性的应用,推荐使用此系列产品。同时,Vishay提供的优质技术支持和售后保障也为用户提供了更多的信心和便利。

RCA040233R0FKED参数

参数
电阻值 33Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

RCA040233R0FKED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCA040233R0FKED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCA040233R0FKED RCA040233R0FKED数据手册

RCA040233R0FKED封装设计

查看详情并下载
Symbol
Footprint
3D Model
