首页  >  产品百科  >  NTCLE100E3103GB0

NTCLE100E3103GB0

产品分类: 温度传感器
产品描述: 威世 NTCNTC 热敏电阻器 NTCLE100E3系列, 常温下10kΩ, ±2%公差
供应商型号: NTCLE100E3103GB0
供应商: 国内现货
标准整包数: 20

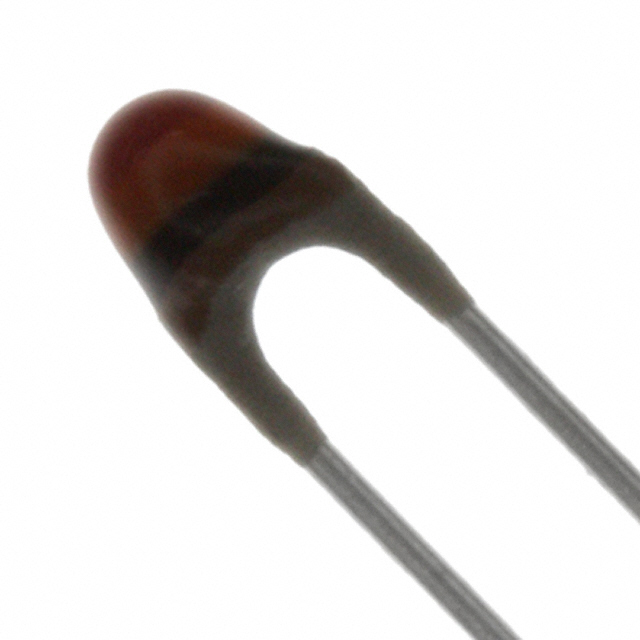

VISHAY INTERTECHNOLOGY 温度传感器 NTCLE100E3103GB0

NTCLE100E3103GB0概述

    Vishay BCcomponents NTC Thermistors NTCLE100E3 技术手册

    产品简介


    NTC Thermistors,型号为 NTCLE100E3,属于 Vishay BCcomponents 的标准精密电阻系列。这些热敏电阻采用负温度系数(NTC),适用于广泛的工业和消费级应用。它们具备高精度、长期稳定性和优异的价格性能比,可作为温度测量、补偿、传感及控制的重要元件。

    技术参数


    - 电阻值:25°C时电阻范围为3.3到470kΩ。
    - 电阻公差:±2%、±3%、±5%。
    - B25/85值:2880至4570K。
    - B25/85公差:±0.5%至±3%。
    - 工作温度范围:
    - 零功率损耗下连续使用:-40°C至+125°C。
    - 零功率损耗下短时间使用:≤150°C。
    - 响应时间:在油中约为1.2秒。
    - 热时间常数:约15秒。
    - 耗散因子:约7mW/K(电阻值小于等于680Ω)。
    - 最大功率损耗:在55°C时为500mW。
    - 气候类别:40/125/56。
    - 重量:约0.3克。

    产品特点和优势


    NTCLE100E3 系列具有显著的优势,如:
    - 高精度:可在宽温度范围内保持准确度。
    - 高稳定性:长期运行中表现出色。
    - 价格性能比高:性价比高,适合各种应用。
    - 认证:通过 UL 认证。
    - 易于安装:径向安装,便于处理。

    应用案例和使用建议


    这些热敏电阻广泛应用于多种工业和消费级电子产品,如温度控制系统、补偿电路和传感器等。例如,在家电中用于温度监测和控制,在汽车领域中用于发动机温度管理。
    建议使用时注意散热,避免过高的工作温度。此外,应遵循制造商的安装和处理指南,确保正确的使用方法。

    兼容性和支持


    NTCLE100E3 系列热敏电阻与其他 Vishay BCcomponents 产品及广泛电子设备兼容。Vishay 提供详尽的技术支持和文档,包括设计指南和曲线计算工具,帮助用户更好地理解和应用这些热敏电阻。

    常见问题与解决方案


    1. 问题:如何选择合适的热敏电阻?
    解答:根据所需的应用范围和精度要求选择合适的电阻值和公差等级。

    2. 问题:如何确定热敏电阻的温度特性?
    解答:使用表格中的公式和曲线来计算热敏电阻的电阻-温度特性。

    3. 问题:热敏电阻的最大工作温度是多少?
    解答:零功率损耗下可以达到125°C;在短时间使用情况下,最大可达150°C。

    总结和推荐


    NTCLE100E3 系列热敏电阻在精度、稳定性、价格性能比等方面表现出色,是工业和消费级应用的理想选择。该系列产品适用于各种温度控制和测量任务,尤其是在需要高精度和稳定性的环境中。强烈推荐在相关应用中选用此系列热敏电阻。

NTCLE100E3103GB0参数

参数
温度范围 -
温度阈值 -
精度 ±0.75%
长*宽*高 24mm*3mm*3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

NTCLE100E3103GB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3103GB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 温度传感器 VISHAY INTERTECHNOLOGY NTCLE100E3103GB0 NTCLE100E3103GB0数据手册

NTCLE100E3103GB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 4.6012
140+ ¥ 4.5005
260+ ¥ 4.4032
500+ ¥ 4.0251
1000+ ¥ 3.9244
2000+ ¥ 3.864
库存: 8200
起订量: 120 增量: 0
交货地:
最小起订量为:20
合计: ¥ 92.02
直接购买
加入购物车
