TNPW08051K62BEEN

产品分类: 贴片电阻
产品描述: 1.62KΩ ±0.1% 200mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*550μm
供应商型号: 71-TNPW08051K62BEEN
供应商: Mouser
标准整包数: 1

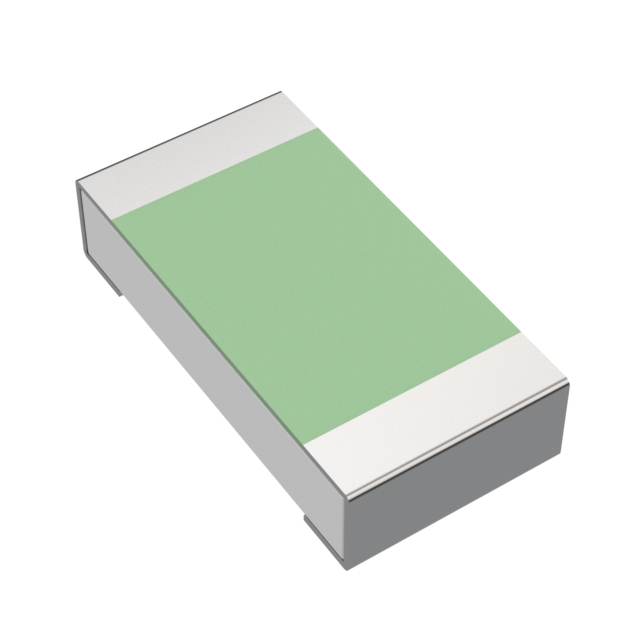

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW08051K62BEEN

TNPW08051K62BEEN概述

    高稳定性薄膜扁平芯片电阻:TNPW e3 技术手册

    产品简介


    TNPW e3 系列是 Vishay 推出的一款高稳定性的薄膜扁平芯片电阻,适用于现代电子设备中对可靠性和稳定性要求较高的应用场合。此系列产品在汽车、工业设备、测试和测量设备及医疗设备等领域有着广泛应用。

    技术参数


    TNPW e3 系列电阻提供了多种尺寸选择,覆盖了 0201 到 1210 的封装规格。主要技术参数如下:
    - 阻值范围: 22Ω 至 3.01MΩ
    - 电阻精度: ±0.1% 或 ±0.5%
    - 温度系数: ±10 ppm/K 至 ±50 ppm/K
    - 额定功率: 0.075W 至 0.5W
    - 工作电压: 25V 至 200V
    - 工作温度范围: -55°C 至 155°C
    - 防护等级: 绝缘性能达 50V 至 300V

    产品特点和优势


    - 高稳定性: 在 1000 小时内电阻变化小于 0.05%(70°C),符合 AEC-Q200 标准。
    - 防潮性: 在 85°C 和 85% 湿度条件下表现出色。
    - 硫化物耐受性: 符合 ASTM B 809 标准。
    - 材料分类: 符合环保标准,符合 RoHS 指令。

    应用案例和使用建议


    - 汽车应用: 在严苛环境下稳定运行,适用于传感器、控制单元等。
    - 工业应用: 高可靠性要求的应用,如电机驱动器、电源模块。
    - 医疗设备: 准确且稳定的阻值确保设备正常运作,例如监护仪、成像设备。
    建议使用过程中注意散热设计,确保电阻表面温度不超过 155°C。同时,在高温环境中使用时应特别注意温度管理,以保持其长期稳定性。

    兼容性和支持


    TNPW e3 系列电阻可与大多数 SMD 自动贴装系统兼容,适用于波峰焊、回流焊或气相焊接工艺。提供 5000 个/卷和 10000 个/卷两种包装方式。对于需要铅锡端子的应用,可以参考 Vishay 的 TNPW 系列进行选购。

    常见问题与解决方案


    - Q: 为什么在高负载下电阻会变热?
    - A: 因为电阻在工作时会产生热量,要确保周围环境温度和 PCB 热阻不会使电阻表面温度超过 155°C。
    - Q: 如何确保长期稳定性?
    - A: 定期检查并确保其工作环境符合要求,避免超负荷运行。

    总结和推荐


    总体来说,TNPW e3 系列电阻是一款适用于多种高稳定性需求场合的优质产品。凭借其卓越的防潮性能、高精度和稳定性,非常适合应用于汽车、工业和医疗等领域。强烈推荐给需要高可靠性电阻的设计工程师。

TNPW08051K62BEEN参数

参数
电阻值 1.62KΩ
精度 ±0.1%
额定功率 200mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*550μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW08051K62BEEN厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW08051K62BEEN数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW08051K62BEEN TNPW08051K62BEEN数据手册

TNPW08051K62BEEN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7245 ¥ 6.122
10+ $ 0.5957 ¥ 5.0337
50+ $ 0.5267 ¥ 4.4506
100+ $ 0.4664 ¥ 3.9411
500+ $ 0.3434 ¥ 2.9021
1000+ $ 0.3218 ¥ 2.7195
库存: 438
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.12
