ACCRF2EMN

产品分类: 电阻配件
产品描述:
供应商型号: 1213360
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 电阻配件 ACCRF2EMN

ACCRF2EMN概述


    产品简介

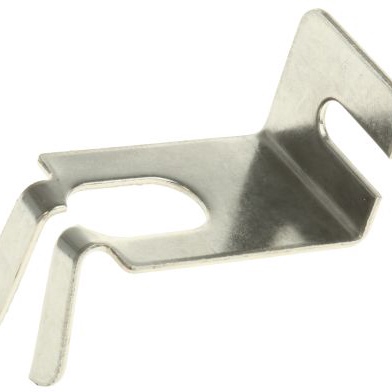

    Vishay Sfernice的2E系列双直角支架是一种专为带有AN套筒的绕线电阻设计的固定附件。这些支架的主要功能是用于稳固电阻,而不提供任何电气接触。由于它们安装在绝缘连接的电阻上,因此可以在非绝缘面板上进行安装。2E系列提供了多种型号,以适应不同尺寸和空间要求的应用场景。

    技术参数


    | 系列 | F(mm) | G(mm) | e(mm) | L1(mm) | M1(mm) | L2(mm) | M2(mm) | E(mm) | AVERAGE UNIT WEIGHT(g) |
    ||
    | RW/RSO/RA/RSSD | ± 0.1 | ± 1 | ± 0.5 | - 0 ~ - 4 | - 1 ~ - 4 | - 0 ~ - 4 | - 0 ~ - 4
    | 8 x 34 | 3.2 | 21.5 | 8 | 58 | 48 | 38 | 26 | 1 | 1.8 |
    | 10 x 50 | 3.2 | 21.5 | 10 | 74 | 64 | 54 | 42 | 1 | 2.2 |
    | 13 x 70 | 3.2 | 21.5 | 10 | 94 | 84 | 74 | 62 | 1 | 2.2 |
    | 13 x 70 | 4 | 26.5 | 14 | 102.5 | 88.5 | 74.5 | 58 | 1.2 | 4.5 |
    | 16 x 94 | 5 | 29.5 | 20 | 132.5 | 115.5 | 98.5 | 79 | 1.2 | 8 |
    | 20 x 117 | 5 | 29.5 | 20 | 155.5 | 138.5 | 121.5 | 102 | 1.2 | 8 |
    | 20 x 117 | 5.5 | 37.5 | 22 | 161.5 | 141.5 | 121.5 | 99 | 1.2 | 13 |
    | 25 x 138 | 5.5 | 37.5 | 22 | 182.5 | 162.5 | 142.5 | 120 | 1.2 | 13 |
    | 25 x 168 | 5.5 | 37.5 | 22 | 212.5 | 192.5 | 172.5 | 150 | 1.2 | 13 |
    | 30 x 250 | 8 | 44.2 | 30 | 311 | 283 | 255 | 224 | 1.5 | 28 |
    | 40 x 370 | 9 | 40 | 40 | 448 | 418 | - | - | 6 | 65 |
    | 50 x 373 | 9 | 40 | 40 | 451 | 421 | - | - | 6 | 65 |

    产品特点和优势


    - 多样化设计:提供三种不同的形状(N形、U形和T/Z形),适用于不同尺寸和空间需求的电阻。
    - 耐腐蚀材料:采用金属材质,具有良好的耐腐蚀性能。
    - 重量轻:根据不同型号,平均重量从1.8克到65克不等,适合各种应用场合。
    - 安装灵活:适用于不同尺寸的电阻安装,能够在非绝缘面板上进行安装。

    应用案例和使用建议


    - 工业自动化:可用于需要稳固固定绕线电阻的工业自动化设备中。
    - 医疗器械:适合在对固定稳定性要求较高的医疗设备中使用。
    - 电子仪器仪表:适用于各类精密电子仪器仪表中,确保电阻的稳定安装和固定。
    使用建议:
    - 在选择支架时,需根据电阻的具体尺寸和安装空间选择合适型号。
    - 安装时要确保安装表面平整,避免支架受力不均导致损坏。

    兼容性和支持


    - 2E系列支架适用于Vishay Sfernice品牌的多种绕线电阻(RW、RSO、RA、RSSD),也适合其他品牌的部分绕线电阻型号。
    - Vishay Sfernice提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 支架安装不稳定 | 检查安装面是否平整,确保螺丝拧紧程度一致。 |
    | 支架磨损 | 更换磨损严重的支架,确保材质选择符合应用要求。 |
    | 支架固定电阻后仍然移动 | 确保安装时电阻放置位置正确,调整安装角度,确保受力均匀。 |

    总结和推荐


    Vishay Sfernice的2E系列双直角支架以其多样化的设计、耐腐蚀材料和灵活性受到广泛应用。特别适合于需要稳固固定绕线电阻的工业自动化、医疗器械及精密电子仪器仪表等领域。产品的多样性和适用性使其在市场上具有较强的竞争力。我们强烈推荐用户根据具体应用场景选择合适的型号,以充分发挥其优异性能。
    以上是关于Vishay Sfernice的2E系列双直角支架的详细介绍和技术参数。希望本文能够帮助您更好地了解该产品并应用于实际项目中。

ACCRF2EMN厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
