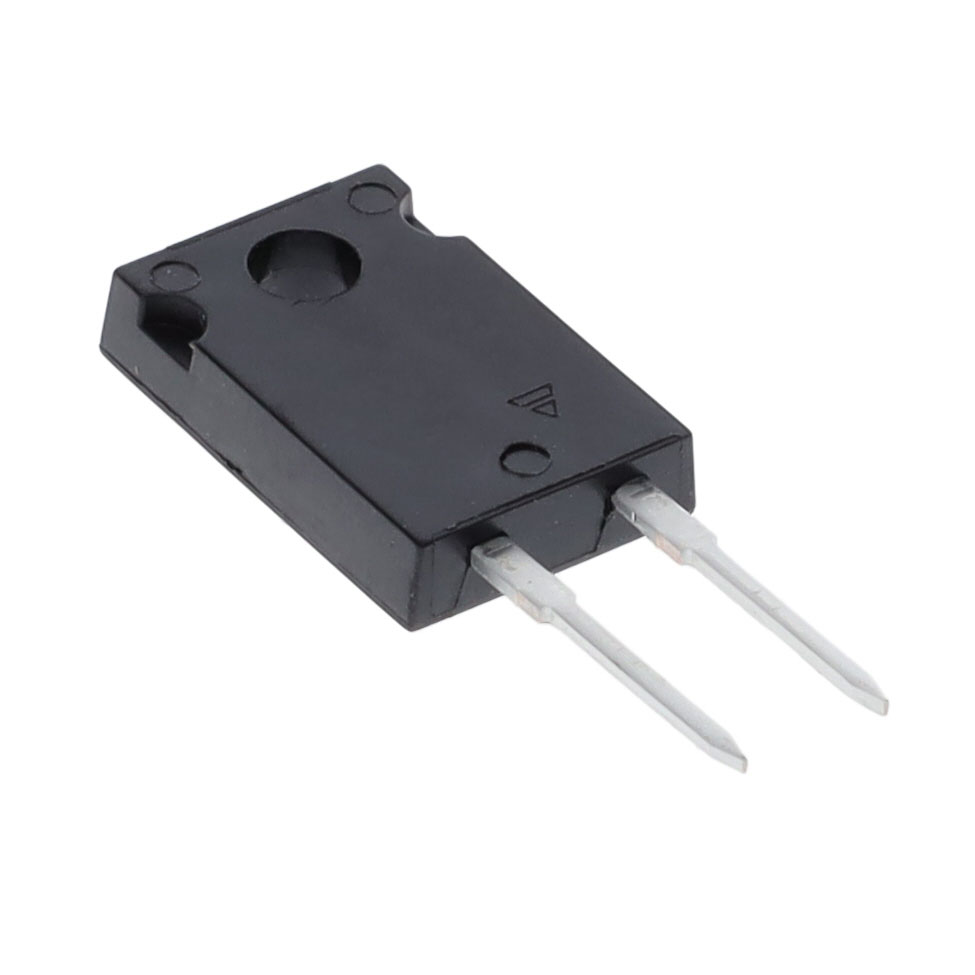

LTO050F22R00JTE3

产品分类: 通孔电阻
产品描述: 22Ω ±5% 50W ±150ppm/℃ TO-220-2 通孔安装 10.4mm*3.2mm*20.3mm
供应商型号: 9567186
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 LTO050F22R00JTE3

LTO050F22R00JTE3概述

    Vishay Sfernice LTO 50 Power Resistor Technical Overview

    1. 产品简介


    Vishay Sfernice LTO 50是一款功率电阻器,采用了厚膜技术。该产品主要用于需要高功率处理的应用场景,如电源转换、变频器和其他电力控制设备。LTO 50系列属于RTO类型的扩展,设计有直接陶瓷安装结构(无金属片),适用于半导体封装,具有紧凑易安装的特点。

    2. 技术参数


    - 额定功率: 50W (在+25°C条件下)
    - 电阻范围: 0.010 Ω至550kΩ
    - 最大额定电压: 500V
    - 温度系数: ±150ppm/°C(标准值)
    - 散热要求: 需要散热器以保持温度在150°C以下
    - 包装形式: TO-220封装
    - 重量: 最大2g
    - 环境规格: 工作温度范围为-55°C到+150°C

    3. 产品特点和优势


    LTO 50的主要优势包括:
    - 直接陶瓷安装设计,提高了热传导效率。
    - 高额定功率,能够在紧凑空间内处理大量功率。
    - 宽广的电阻范围,从0.010Ω到550kΩ,适应各种应用场景。
    - 无感性设计,减少了对电路的影响。
    - 优良的耐高温性能和高可靠性。

    4. 应用案例和使用建议


    - 应用案例: LTO 50常用于电力变换系统,如开关电源、变频器、马达驱动器等。
    - 使用建议: 在使用时,必须确保正确的散热措施,避免因过热导致损坏。根据环境条件选择合适的散热器,并确保正确固定,以保持良好的热接触。使用硅脂可以进一步提高热传导效率。

    5. 兼容性和支持


    - 兼容性: LTO 50可与多种常见的半导体封装相兼容,例如TO-220。它适用于大多数标准电路板设计。
    - 支持和维护: Vishay Sfernice提供技术支持和维修服务,用户可以通过电子邮件(sferfixedresistors@vishay.com)联系他们的技术支持团队。

    6. 常见问题与解决方案


    - 问题: 如何选择正确的散热器?
    - 解答: 通过计算电阻器的工作温度和热阻来选择合适的散热器。参考技术手册中的公式进行计算。
    - 问题: 如何确保长期稳定性?
    - 解答: 按照技术手册中的要求进行负载寿命测试,确保长期稳定性能。

    7. 总结和推荐


    LTO 50功率电阻器以其高功率处理能力和宽泛的电阻范围,成为了电力控制领域的理想选择。其独特的直接陶瓷安装设计和高可靠性使其在市场上具备显著的竞争优势。强烈推荐使用LTO 50,尤其在需要高功率处理和紧凑安装的应用场景中。
    本文档提供的所有信息均根据技术手册内容整理,并可能随Vishay官方文档的更新而有所变化。请访问Vishay官方网站获取最新信息和技术支持。

LTO050F22R00JTE3参数

参数
电阻值 22Ω
精度 ±5%
额定功率 50W
温度系数 ±150ppm/℃
长*宽*高 10.4mm*3.2mm*20.3mm
通用封装 TO-220-2
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTO050F22R00JTE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
