RCS08052R20FKEA

产品分类: 贴片电阻
产品描述: 2.2Ω ±1% 500mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*500μm
供应商型号: RCS08052R20FKEA
供应商: 海外现货
标准整包数: 10

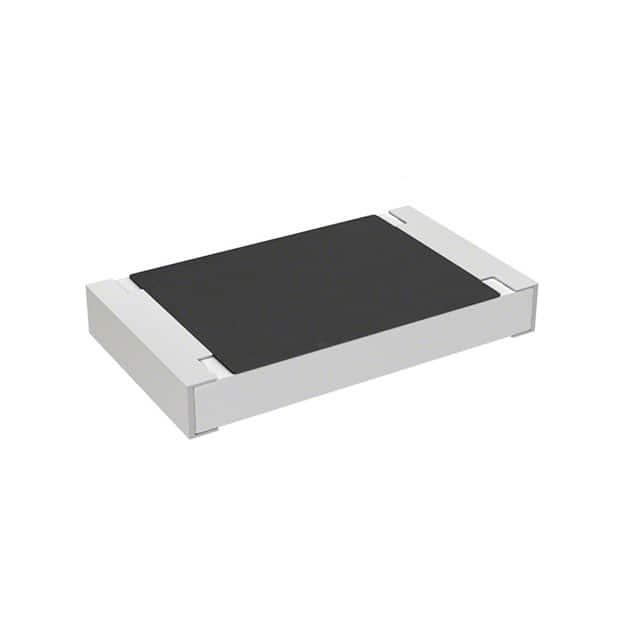

VISHAY INTERTECHNOLOGY 贴片电阻 RCS08052R20FKEA

RCS08052R20FKEA概述

    # Vishay RCS e3 Anti-Surge High Power Thick Film Chip Resistors

    产品简介


    Vishay推出的RCS e3系列厚膜芯片电阻是一款高功率抗浪涌电阻器,显著提高了标准芯片电阻器的功率等级和脉冲负载性能。这些电阻器广泛应用于汽车、工业、电信和医疗等领域,因其卓越的可靠性与多功能性而备受推崇。
    主要功能
    - 抗浪涌能力出色
    - 优越的静电放电(ESD)防护特性
    - 高额定功率
    - 符合AEC-Q200标准
    - 环保设计,无铅化处理
    应用领域
    - 汽车电子:如发动机控制单元、安全气囊系统
    - 工业控制:如电机驱动、电源管理
    - 通信设备:如基站、交换机
    - 医疗设备:如X光机、监护仪

    技术参数


    以下是RCS e3系列的关键技术规格,适用于不同尺寸的电阻器型号:
    | 尺寸 | 电阻范围 | 功率等级 (P70) | 温度系数 | 最大工作电压 |

    | 0402 | 1 Ω 至 10 MΩ | 0.2 W | ±200 ppm/K | 50 V |
    | 0603 | 1 Ω 至 10 MΩ | 0.25 W | ±200 ppm/K | 75 V |
    | 0805 | 1 Ω 至 10 MΩ | 0.5 W | ±200 ppm/K | 150 V |
    | 1206 | 1 Ω 至 10 MΩ | 0.5 W | ±200 ppm/K | 200 V |
    其他参数包括:
    - 工作温度范围:-55°C 至 +155°C
    - 额定脉冲电压:0.1 x P85 x R
    - 脉冲耐久性:5次脉冲(10 μs/700 μs)
    - 绝缘电压测试:1分钟耐压测试(75V 至 300V)

    产品特点和优势


    RCS e3系列的优势在于其卓越的抗浪涌能力和高功率处理能力,使其成为恶劣工作环境下理想的电子元件选择。具体特点如下:
    1. 抗浪涌性能:能够承受高达10次脉冲的高能浪涌,适用于高频开关电源等高要求场景。
    2. 优异的ESD防护:可有效抵御静电放电对电路的破坏。
    3. 环保材料:采用无铅工艺,符合RoHS标准,适合绿色制造需求。
    4. 长寿命设计:即使长期工作,其阻值漂移仍保持在可接受范围内。
    5. 广泛适用性:支持自动贴装与焊接,便于大规模生产集成。

    应用案例和使用建议


    应用案例
    - 在汽车领域,RCS e3系列可用于电动汽车电池管理系统中的电流检测电路,其高耐压和低漂移特性确保了系统的稳定运行。
    - 在通信设备中,RCS e3用于滤波和匹配电路,帮助提高信号完整性。
    使用建议
    - 根据具体应用场景选择合适的尺寸和阻值。
    - 在高温或高湿环境中使用时,建议进行额外的防潮处理以延长使用寿命。
    - 定期检查焊接点是否牢固,防止因机械应力导致开裂失效。

    兼容性和支持


    RCS e3系列电阻器完全兼容标准SMD装配流程,并通过了多项国际认证。厂商提供详尽的技术支持和售后服务,包括在线文档下载、样品请求及客户技术支持热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值超出容差范围 | 检查焊接质量和环境条件 |
    | 脉冲后出现明显温升 | 减少脉冲次数或增加散热措施 |
    | 长时间运行阻值漂移增大 | 调整负载电流,避免过热现象 |

    总结和推荐


    综上所述,Vishay RCS e3系列抗浪涌高功率厚膜芯片电阻以其出色的性能和广泛的适用性成为众多行业首选。无论是追求高性能还是注重可靠性的项目,该系列产品都表现出色。因此,强烈推荐此款产品给需要高稳定性与高效率的设计师和工程师。
    如有进一步需求或疑问,请随时联系Vishay官方技术支持团队获取专业指导!

RCS08052R20FKEA参数

参数
电阻值 2.2Ω
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*500μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCS08052R20FKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCS08052R20FKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCS08052R20FKEA RCS08052R20FKEA数据手册

RCS08052R20FKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
