首页  >  产品百科  >  CRCW251230R1FKEGHP

CRCW251230R1FKEGHP

产品分类: 贴片电阻
产品描述: 30.1Ω ±1% 1.5W ±100ppm/℃ 2512 贴片安装 6.3mm*3.15mm*700μm
供应商型号: M-CRCW251230R1FKEGHP
供应商: Future
标准整包数: 2000

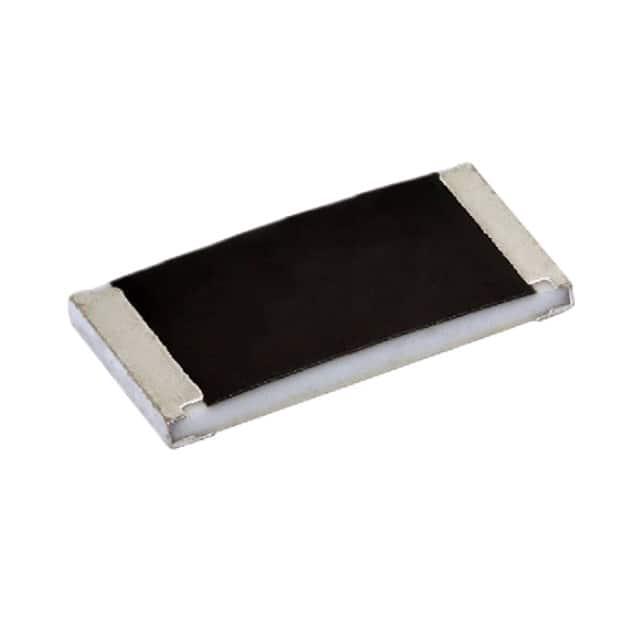

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW251230R1FKEGHP

CRCW251230R1FKEGHP概述


    产品简介


    CRCW-HP e3脉冲证明高功率厚膜芯片电阻是一款适用于多种功率测量电子领域的高性能电阻器,尤其在汽车应用中表现优异。该系列电阻器以其卓越的脉冲负载能力、高功率等级和出色的耐热性能著称。它们广泛应用于电池管理系统等领域,提供可靠的电气性能和稳定性。

    技术参数


    - 尺寸规格:
    - Imperial:0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512
    - Metric:RR1005M, RR1608M, RR2012M, RR3216M, RR3225M, RR3246M, RR5025M, RR6332M
    - 电阻范围:
    - 1Ω至1MΩ;跳线电阻(0Ω)
    - 电阻容差:
    - ±5%、±1%、±0.5%
    - 温度系数:
    - ±200 ppm/K、±100 ppm/K
    - 额定功耗(P70):
    - 0.2W(0402)
    - 0.33W(0603)
    - 0.5W(0805)
    - 0.75W(1206、1210)
    - 1.5W(1218、2010、2512)
    - 最大工作电压:
    - 50V(0402)
    - 75V(0603)
    - 150V(0805)
    - 200V(1206、1210、1218)
    - 400V(2010)
    - 500V(2512)
    - 最大薄膜温度(允许温度):
    - 155°C
    - 工作温度范围:
    - -55°C至+155°C
    - 最大温升电阻变化:
    - 在P70条件下,1000小时≤2.0%,8000小时≤4.0%
    - 绝缘耐压:
    - 75V(0402)
    - 100V(0603)
    - 200V(0805)
    - 300V(1206、1210、1218、2010、2512)

    产品特点和优势


    - 卓越的脉冲负载能力:适合承受频繁和剧烈的脉冲负载。
    - 增强的功率等级:能承载更高的功率需求。
    - 双面印刷电阻元件:提高了可靠性。
    - AEC-Q200认证:确保符合汽车行业标准。
    - 环保材料分类:无铅设计,符合RoHS标准。

    应用案例和使用建议


    - 应用案例:CRCW-HP e3系列广泛应用于汽车电池管理系统、工业控制、商业设备以及高功率电子设备。
    - 使用建议:考虑到温度对电阻的影响,在设计电路时需要合理分配功率以避免温度过高导致性能下降。建议采用散热片或通风良好的设计以帮助散热。

    兼容性和支持


    - 兼容性:与多种自动贴装系统兼容,适用于自动波峰焊、回流焊或蒸气相焊接。
    - 厂商支持:提供详尽的技术文档和支持,包括详细的测试报告、认证信息和应用指南。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下长时间使用后出现电阻漂移。
    - 解决方案:确认工作环境温度不超过最大允许值,并考虑外部散热措施,如安装散热片。
    2. 问题:焊接过程中出现连接不良的情况。
    - 解决方案:使用合适的焊料和工艺,如选择Sn96.5Ag3Cu0.5焊料进行焊接。

    总结和推荐


    总体而言,CRCW-HP e3系列脉冲证明高功率厚膜芯片电阻以其卓越的电气性能、稳定性和可靠性,在各种高要求应用中表现出色。它们适用于需要高可靠性和稳定性的环境,特别是在电池管理和高功率电子设备中。强烈推荐使用这款电阻器,特别是对于那些对性能要求极高的应用。
    文档参考
    - [CRCW-HP e3数据手册](www.vishay.com/doc?20043)
    - [Surface Mount Resistor Marking](www.vishay.com/doc?20020)
    - [相关产品资料](www.vishay.com/doc?20024)
    这些资源将帮助您更全面地了解CRCW-HP e3系列的产品特性和应用。

CRCW251230R1FKEGHP参数

参数
电阻值 30.1Ω
精度 ±1%
额定功率 1.5W
温度系数 ±100ppm/℃
长*宽*高 6.3mm*3.15mm*700μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW251230R1FKEGHP厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW251230R1FKEGHP数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW251230R1FKEGHP CRCW251230R1FKEGHP数据手册

CRCW251230R1FKEGHP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1949 ¥ 1.6467
4000+ $ 0.1892 ¥ 1.5987
6000+ $ 0.1881 ¥ 1.5894
8000+ $ 0.187 ¥ 1.5802
10000+ $ 0.1837 ¥ 1.5523
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3293.4
