首页  >  产品百科  >  PCAN1206E40R2BST5

PCAN1206E40R2BST5

产品分类: 贴片电阻
产品描述: 40.2Ω ±0.1% 2W ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*460μm
供应商型号: 71-PCAN1206E40R2BST5
供应商: Mouser
标准整包数: 1

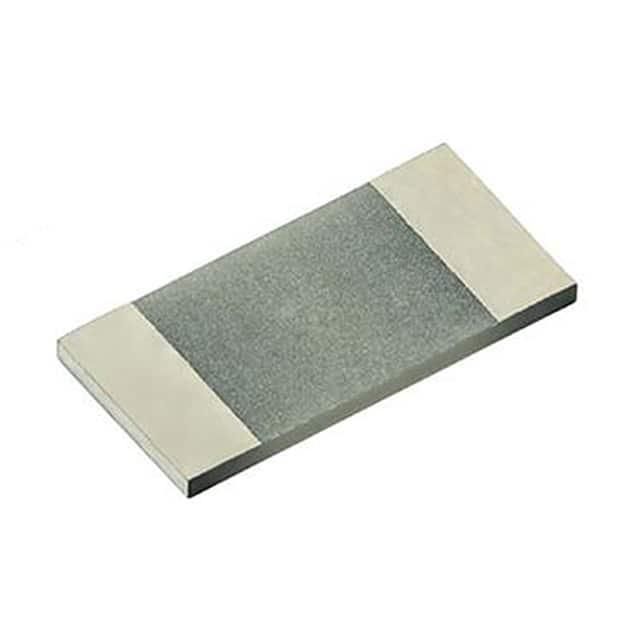

VISHAY INTERTECHNOLOGY 贴片电阻 PCAN1206E40R2BST5

PCAN1206E40R2BST5概述

    # 高性能铝氮化物表面贴装薄膜电阻器 —— PCAN 系列技术手册

    产品简介


    PCAN系列电阻器是 Vishay Dale Thin Film 推出的高性能铝氮化物表面贴装薄膜电阻器,以其卓越的热传导能力和高功率处理能力脱颖而出。该系列产品专为需要高效散热及高精度电阻值的应用设计,适用于功率转换、电源供应、制动系统等领域。其独特的设计结合了铝氮化物陶瓷基板和扩大的背侧终端,以减少电阻层顶部与电路组装中焊点之间的热阻。
    主要特点:
    - 产品类型:铝氮化物陶瓷基薄膜电阻器
    - 主要功能:高功率处理、精确电阻值
    - 应用领域:
    - 功率放大器
    - 功率开关
    - 制动系统
    - 工业控制

    技术参数


    以下是PCAN系列电阻器的技术规格和性能参数:
    | 参数 | 规格范围 |

    | 电阻范围 | 2Ω 至 30.1kΩ |
    | 电阻容差 | ±0.1%、±0.25%、±0.5%、±1%、±2%、±5% |
    | TCR(温度系数) | ±25 ppm/°C 或 ±100 ppm/°C |
    | 功率额定值 | 最高达 6W |
    | 工作电压 | 75V 至 100V |
    | 工作温度范围 | -55°C 至 +155°C |
    | 稳定性(1000小时) | ±1.0% @ +70°C |
    | 封装尺寸(功率等级) | 0603: 500mW; 0805: 1000mW; 1206: 2000mW; 2512: 6000mW |

    产品特点和优势


    PCAN系列电阻器的独特功能和显著优势使其在高功率应用中表现优异:
    1. 高热导率铝氮化物基板:确保高效的热量散发,提升整体性能。
    2. 精确电阻值:容差低至 ±0.1%,确保精准控制。
    3. 高功率处理能力:最大功率可达6W,适合高功耗应用场景。
    4. 优异的环境适应性:能在宽广的工作温度范围内保持稳定。
    5. 材料安全性:符合UL 94 V-0防火标准,确保安全运行。
    这些特点使得PCAN系列电阻器在市场上具有较强的竞争力,尤其适用于要求高可靠性、高精度的工业和消费电子应用。

    应用案例和使用建议


    应用案例:
    - 电源供应系统:PCAN系列电阻器能够稳定地承受高电流和高电压,适用于大功率电源供应设计。
    - 功率转换和制动系统:通过优化电阻器布局和连接方式,可显著提升系统效率并延长使用寿命。
    使用建议:
    1. 确保良好的散热条件:建议将电阻器安装在具有良好热传导特性的散热片上,以避免过热导致性能下降。
    2. 优化电路布局:合理分配元件布局,避免局部过热。
    3. 注意安装工艺:正确焊接可以降低热阻,提高电阻器的功率处理能力。

    兼容性和支持


    PCAN系列电阻器采用标准化封装尺寸(如0603、0805等),与多种主流电路板和模块兼容。此外,Vishay提供全面的技术支持,包括:
    - 客户定制设计咨询
    - 长期供货保障
    - 环保合规性支持(RoHS符合)

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 改善散热设计,增加散热片面积 |
    | 精度不满足需求 | 更换更高精度的型号(如±0.1%容差) |
    | 焊接不良导致接触电阻增大 | 确保焊接工艺规范,使用适当的焊料和温度 |

    总结和推荐


    PCAN系列电阻器凭借其卓越的热导率、高功率处理能力和精确的电阻值,在高功率电子应用中表现出色。无论是设计复杂的工业设备还是高性能消费电子产品,这款电阻器都是一款可靠的选择。尽管其价格略高于普通电阻器,但其在稳定性和可靠性方面的优势使其成为长期投资的理想选择。
    综合评估:
    - 优点:高功率处理、高精度、良好散热性能
    - 适用场景:工业控制、通信设备、电力系统
    推荐:高度推荐
    PCAN系列电阻器适用于对性能要求极高的应用场景,尤其是需要高功率和高精度电阻器的场合。

PCAN1206E40R2BST5参数

参数
电阻值 40.2Ω
精度 ±0.1%
额定功率 2W
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*460μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PCAN1206E40R2BST5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PCAN1206E40R2BST5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PCAN1206E40R2BST5 PCAN1206E40R2BST5数据手册

PCAN1206E40R2BST5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4845 ¥ 29.444
10+ $ 2.2425 ¥ 18.9491
50+ $ 1.584 ¥ 13.3848
100+ $ 1.4148 ¥ 11.9551
500+ $ 1.2528 ¥ 10.5862
5000+ $ 1.134 ¥ 9.5823
库存: 1149
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.44
