PLT0603Z1002AST5

产品分类: 贴片电阻
产品描述: 10KΩ ±0.05% 150mW ±5ppm/℃ 0603 贴片安装 1.63mm*810μm*510μm
供应商型号: TS-PLT0603Z1002AST5
供应商: 海外现货
标准整包数: 500

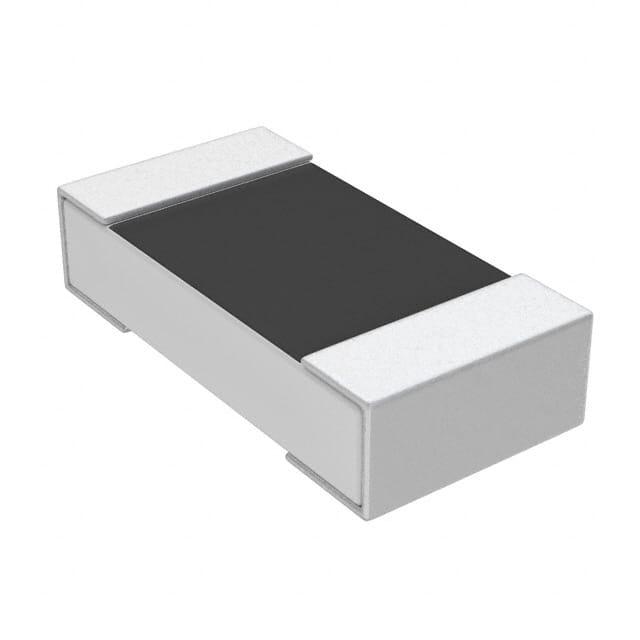

VISHAY INTERTECHNOLOGY 贴片电阻 PLT0603Z1002AST5

PLT0603Z1002AST5概述

    Vishay Precision Low TCR Thin Film Resistor: A Comprehensive Overview

    1. 产品简介


    Vishay Dale Thin Film公司的精密低温系数薄膜电阻是一种表面贴装芯片电阻,具有卓越的性能和广泛的应用领域。这些电阻非常适合需要低噪声、稳定性和超低温度系数的精密应用场合。电阻可以在指定范围内提供任何所需的阻值。

    2. 技术参数


    以下是该产品的关键技术参数:
    | 参数 | 规格 |

    | 温度系数(TCR) | ± 5 ppm/°C (标准) |
    | 容差 | ± 0.01% |
    | 防腐蚀涂层 | 使用特殊防护方法(SPM) |
    | 稳定性 | (ΔR ± 0.04% 在70°C,10,000小时) |
    | 噪声 | < -35 dB (典型) |
    | 工作电压 | 75 V 至 200 V |
    | 操作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +150°C |
    | 电压系数 | ± 0.1 ppm/V (典型) |
    此外,不同的封装尺寸有不同的功率等级和额定工作电压:
    | 封装尺寸 (Case Size) | 功率等级 (mW) | 工作电压 (V) | 阻值范围 (Ω) |
    ||
    | 0603 | 150 | 75 | 100 至 130k |
    | 0805 | 250 | 100 | 100 至 260k |
    | 1206 | 400 | 200 | 100 至 775k |
    | 2010 | 800 | 200 | 150 至 2M |
    | 2512 | 1000 | 200 | 200 至 3M |

    3. 产品特点和优势


    该电阻具备以下显著特点和优势:
    - 超低温度系数:TCR为± 5 ppm/°C,适合对温度变化敏感的应用。
    - 高精度:容差至± 0.01%,保证了优异的精度。
    - 防锈涂层:采用特殊防护方法(SPM),提高了耐腐蚀性能。
    - 稳定性:(ΔR ± 0.04% 在70°C,10,000小时)确保长期稳定性。
    - 低噪声和电压系数:< -30 dB 的低噪声水平,电压系数为± 0.1 ppm/V。
    - UL 94 V-0阻燃:符合安全标准。

    4. 应用案例和使用建议


    这种电阻广泛应用于各种精密测量、医疗设备、通信设备等领域。例如,在医疗器械中,它能够确保电流的稳定性和测量的准确性。在通信设备中,它有助于提高信号传输的稳定性和抗干扰能力。
    使用建议:
    - 确保电路设计时充分考虑温度变化的影响,利用超低温度系数的优势。
    - 注意选择合适的封装尺寸,以适应不同功率要求的应用场景。
    - 考虑到防锈涂层的重要性,应在安装过程中避免接触有害化学物质。

    5. 兼容性和支持


    该电阻产品具有良好的兼容性,可与其他电子元器件无缝集成。Vishay公司提供了全面的技术支持和售后服务,包括但不限于:
    - 定制非标准阻值的能力。
    - 技术文档和支持服务。

    6. 常见问题与解决方案


    根据技术手册,常见的问题及其解决方案如下:
    - 问题1:噪音过大
    - 解决方案:检查是否满足电压系数的要求,并确保安装过程中的环境清洁度。

    - 问题2:电阻值变化较大
    - 解决方案:确保工作温度在规定范围内,检查是否有外部因素影响稳定性。

    - 问题3:无法通过阻燃测试
    - 解决方案:确认使用的材料是否符合UL 94 V-0标准。

    7. 总结和推荐


    总体而言,Vishay Precision Low TCR Thin Film Resistor是一款高性能、高可靠性的电阻产品,适用于多种精密应用。其出色的温度系数、高精度和稳定性能使其在市场上具备强大的竞争力。对于需要高精度和稳定性的应用场景,我们强烈推荐使用这款电阻。
    希望以上内容能帮助您更好地了解Vishay Precision Low TCR Thin Film Resistor的产品特性和应用价值。如果您有任何疑问或需要进一步的技术支持,请联系Vishay官方技术支持团队。

PLT0603Z1002AST5参数

参数
电阻值 10KΩ
精度 ±0.05%
额定功率 150mW
温度系数 ±5ppm/℃
长*宽*高 1.63mm*810μm*510μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PLT0603Z1002AST5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PLT0603Z1002AST5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PLT0603Z1002AST5 PLT0603Z1002AST5数据手册

PLT0603Z1002AST5封装设计

查看详情并下载
Symbol
Footprint
3D Model
