首页  >  产品百科  >  CSC09A011K00FEK

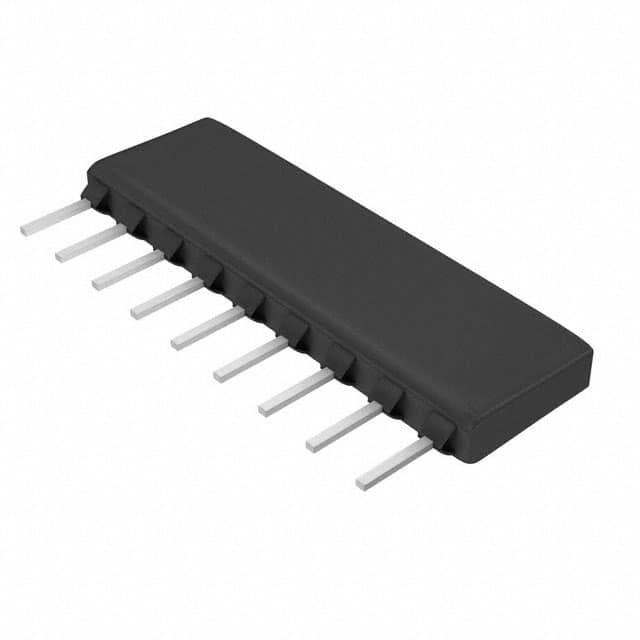

CSC09A011K00FEK

产品分类: 网络阵列电阻
产品描述: 1KΩ ±1% ±50ppm/℃ ±50ppm/℃ 200mW SIP-9 通孔安装 22.61mm*2.49mm*4.95mm
供应商型号: F-CSC09A011K00FEK
供应商: 海外现货
标准整包数: 500
VISHAY INTERTECHNOLOGY 网络阵列电阻 CSC09A011K00FEK

CSC09A011K00FEK概述

    Vishay Dale Thick Film Resistor Networks – Technical Overview

    1. 产品简介


    Vishay Dale 的厚膜单列直插式电阻网络(Thick Film Single-In-Line Resistor Networks)是一种高性能的电子元器件,广泛应用于多种复杂电路设计中。这些电阻网络提供隔离型、总线型及双终止结构的多种配置选择。其核心组件采用厚膜电阻技术制造,具有高可靠性、低成本的优势,特别适合批量生产需求。
    主要功能:
    - 提供隔离型、总线型及双终止结构的多种连接方式。
    - 厚膜电阻技术确保优异的稳定性和耐久性。
    - 具备宽广的阻值范围(10 Ω 至 2.2 MΩ),适应多样化的电路设计需求。
    应用领域:
    - 数字电路设计,如 TTL 输入拉下、MOS/ROM 拉上/拉下。
    - 长线阻抗匹配。
    - 功率门控拉上。
    - 脉冲整形电路。
    - ECL 输出拉下。

    2. 技术参数


    以下是该系列电阻网络的主要技术规格:
    | 参数 | 规格 |

    | 尺寸 | A profile = 4.95 mm;B profile = 7.50 mm |
    | 功率等级 | A profile:0.40 W 至 1.50 W |
    | 电阻范围 | 10 Ω 至 2.2 MΩ |
    | 温度系数 | ± 100 ppm/°C |
    | 额定工作电压 | 最大 200 VDC |
    | 工作温度范围 | -55°C 至 +125°C |
    | 耐久性测试 | 温度冲击、湿度、振动、负载寿命测试等 |

    3. 产品特点和优势


    Vishay Dale 的厚膜电阻网络具备多项显著的技术优势:
    - 独特的隔离与总线型设计增强了电路的稳定性。
    - 厚膜电阻技术提供了更高的精度(± 1% 标准值可选)。
    - 双终止结构适用于复杂的数字信号处理。
    - 紧凑型封装减少了组装成本,提高了空间利用率。
    - 符合 EIA/ECA-CB23 Rev. G 的焊须测试要求。

    4. 应用案例和使用建议


    在实际应用中,这些电阻网络常用于:
    - TTL 逻辑电路:用于输入拉下、输出拉上等关键节点。
    - 长线传输线路:实现阻抗匹配以减少信号失真。
    - 高速脉冲整形电路:通过双终止结构改善信号质量。
    使用建议:
    - 在高温环境下使用时,需根据提供的降额曲线调整功率等级。
    - 对于高精度要求的应用,建议选择± 1% 容差的型号。
    - 使用过程中注意避免长时间过载运行以延长使用寿命。

    5. 兼容性和支持


    这些电阻网络与其他标准电子元件高度兼容,支持直接替换或并联使用。Vishay 提供全面的技术支持和售后服务,包括详细的规格文档、测试报告以及快速响应的技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移过大 | 检查焊接工艺,避免过度热应力 |
    | 环境湿度导致失效 | 确保密封良好,适当增加防潮措施 |
    | 过载保护不足 | 检查电源电压是否超出最大工作电压 |

    7. 总结和推荐


    综上所述,Vishay Dale 的厚膜电阻网络凭借其紧凑的设计、高精度和广泛的适用性,在数字电路和模拟电路设计中展现出卓越的表现。对于需要高可靠性、高精度的工程师而言,这是一个值得信赖的选择。强烈推荐在需要高质量电阻网络的项目中优先考虑此系列产品。

CSC09A011K00FEK参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±1%
温度系数 ±50ppm/℃
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 ±50ppm/℃
引脚数量 -
长*宽*高 22.61mm*2.49mm*4.95mm
通用封装 SIP-9
安装方式 通孔安装
零件状态 在售
包装方式 散装

CSC09A011K00FEK厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CSC09A011K00FEK数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 网络阵列电阻 VISHAY INTERTECHNOLOGY CSC09A011K00FEK CSC09A011K00FEK数据手册

CSC09A011K00FEK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.9737 ¥ 8.2475
4000+ $ 0.965 ¥ 8.1738
6000+ $ 0.9563 ¥ 8.1002
库存: 2000
起订量: 2000 增量: 500
交货地:
最小起订量为:2000
合计: ¥ 16495
