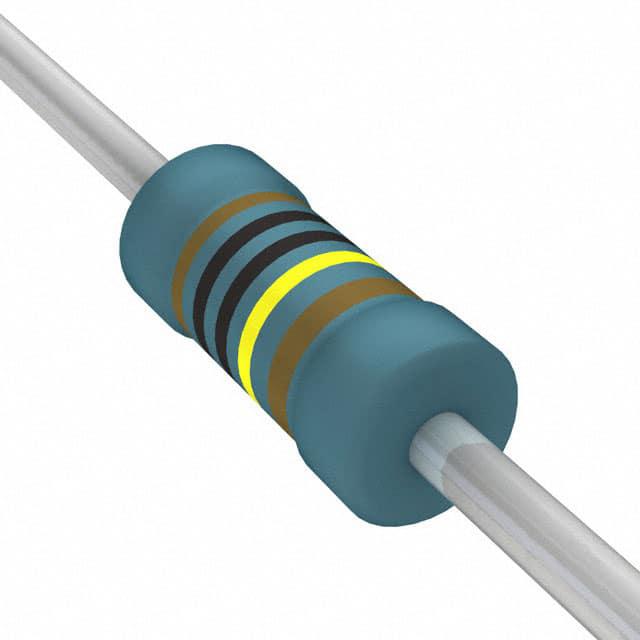

MRS25000C1004FC100

产品分类: 通孔电阻
产品描述: 1MΩ ±1% 600mW ±50ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: AV-A-MCO232215611005
供应商: Avnet
标准整包数: 1000
VISHAY INTERTECHNOLOGY 通孔电阻 MRS25000C1004FC100

MRS25000C1004FC100概述

    Vishay BCcomponents MRS16/MRS25 专业薄膜引线电阻技术手册

    产品简介


    Vishay BCcomponents MRS16/MRS25 专业薄膜引线电阻 是一种高性能的金属膜电阻器,适用于各种通用场合。其主要由高精度的金属合金薄膜制成,并通过精密的螺旋槽工艺制造,具备低噪声、高温稳定性的特点。这些电阻器提供多种包装形式,以满足不同的应用需求。

    技术参数


    | 参数 | MRS16 | MRS25 |
    |
    | 尺寸 (DIN) | 0204 | 0207 |
    | 阻值范围 | 4.99 Ω 至 1 MΩ | 1 Ω 至 10 MΩ |
    | 阻值容差 | ± 1% | ± 1% |
    | 温度系数 | ± 50 ppm/K | ± 50 ppm/K |
    | 额定功耗 (P70) | 0.4 W | 0.6 W |
    | 最大工作电压 (AC/DC) | 200 V | 350 V |
    | 工作温度范围 | -55 °C 至 155 °C | -55 °C 至 155 °C |
    | 峰值可承受膜温 | 155 °C | 155 °C |
    | 绝缘电压 (1 min) | 300 V | 500 V |
    | 持续绝缘电压 | 75 V | 75 V |

    产品特点和优势


    1. 金属膜技术:采用高精度金属合金薄膜,保证了电阻器的稳定性。
    2. 紧凑型设计:适用于小尺寸电路板,节省空间。
    3. 低噪声:低噪声特性使其适合对信号干扰敏感的应用。
    4. 广泛的工作温度范围:能够适应极端工作环境。
    5. 高温稳定:能在高温条件下保持稳定的性能。

    应用案例和使用建议


    这些电阻器非常适合用于消费电子、工业自动化、通信设备等多种应用场景。例如,在电源管理电路中,它们可以提供精确的分压和限流功能。为了确保最佳性能,建议在设计时充分考虑散热措施,以避免温度过高导致电阻值漂移。

    兼容性和支持


    这些电阻器可作为 MBA/SMA 0204 和 MBB/SMA 0207 的直接替换件,且与大部分现代电子产品兼容。Vishay BCcomponents 提供了详尽的技术支持文档和售后保障服务,用户可通过 [filmresistorsleaded@vishay.com](mailto:filmresistorsleaded@vishay.com) 获取进一步的技术支持。

    常见问题与解决方案


    1. 问题: 在高温环境下,电阻值发生漂移。
    - 解决办法: 确保良好的散热设计,避免温度超过极限值。

    2. 问题: 安装过程中发现电阻值超出容差范围。
    - 解决办法: 仔细检查安装过程中的焊接质量和连接点的完整性。

    总结和推荐


    Vishay BCcomponents MRS16/MRS25 专业薄膜引线电阻 在各方面表现出色,具有高精度、低噪声和广泛的工作温度范围等显著优势。特别是在需要高可靠性且受环境影响较大的场合下,这些电阻器是一个极佳的选择。综合来看,这些产品值得推荐使用。

MRS25000C1004FC100参数

参数
电阻值 1MΩ
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

MRS25000C1004FC100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MRS25000C1004FC100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY MRS25000C1004FC100 MRS25000C1004FC100数据手册

MRS25000C1004FC100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1051 ¥ 0.9299
6000+ $ 0.1042 ¥ 0.9218
库存: 12000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 1859.8
