CPF1100K00FKEE6

产品分类: 通孔电阻
产品描述: 100KΩ ±1% 1W ±100ppm/℃ 通孔安装 6.1mm(长度)
供应商型号: 3596659
供应商: element14
标准整包数: 1

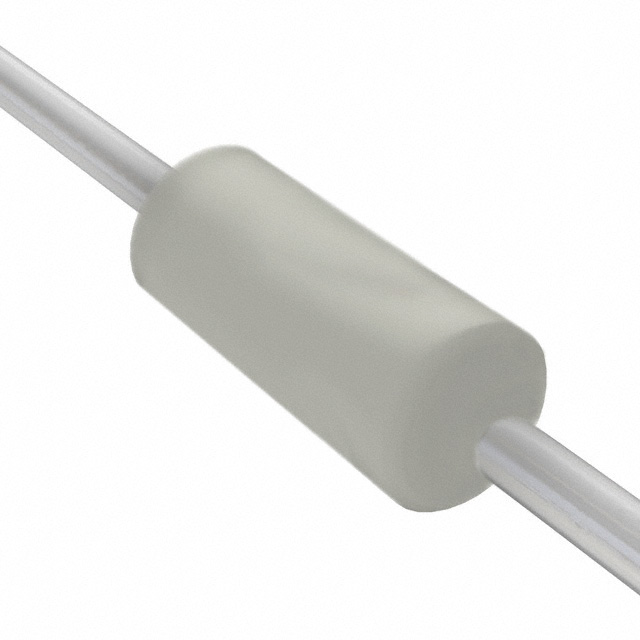

VISHAY INTERTECHNOLOGY 通孔电阻 CPF1100K00FKEE6

CPF1100K00FKEE6概述

    # Vishay Dale Metal Film Resistors: CPF Series

    产品简介


    Vishay Dale 的CPF系列金属膜电阻器是工业功率级和精密级电阻器,设计用于高可靠性应用。这些电阻器以小巧的体积提供高功率等级,并采用阻燃材料和特殊涂覆工艺制造,确保在高温环境中稳定运行。CPF系列金属膜电阻器广泛应用于各种工业、电信和消费电子产品中。

    技术参数


    主要技术规格
    | 参数 | 单位 | CPF1 | CPF2 | CPF3 |
    | :: | :: | :: | :: | :: |
    | 最大工作电压 | V | 250 | 350 | 500 |
    | 功率等级(70°C) | W | 1 | 2 | 3 |
    | 电阻范围 | Ω | 5 到 150k | 5 到 150k | 8 到 150k |
    | 容差 | % | ±0.1, ±0.25, ±0.5, ±1 | ±0.1, ±0.25, ±0.5, ±1 | ±0.1, ±0.25, ±0.5, ±1 |
    | 温度系数 | ppm/°C | 25, 50, 100, 150, 200 | 25, 50, 100, 150, 200 | 25, 50, 100, 150, 200 |
    | 额定绝缘电压 | V | 900 | 900 | 900 |
    | 热阻 | K/W | 85 | 60 | 50 |
    物理尺寸
    | 尺寸 | 单位 | CPF1 | CPF2 | CPF3 |
    | :: | :: | :: | :: | :: |
    | L (长) | 英寸(毫米) | 0.240 ± 0.020 (6.10 ± 0.51) | 0.344 ± 0.031 (8.74 ± 0.79) | 0.555 ± 0.041 (14.10 ± 1.04) |
    | L1 max. (最大长) | 英寸(毫米) | 0.090 ± 0.008 (2.29 ± 0.20) | 0.145 ± 0.015 (3.68 ± 0.38) | 0.180 ± 0.015 (4.57 ± 0.381) |
    | d (直径) | 英寸(毫米) | 0.310 (7.87) | 0.425 (10.80) | 0.650 (16.51) |
    工作温度范围
    - 工作温度范围:-65°C 至 +230°C

    产品特点和优势


    1. 高功率等级:CPF系列提供多种功率等级,从1瓦到3瓦,适合各种高功率应用。
    2. 阻燃材料:采用特殊高温硅涂层,具备出色的阻燃性能。
    3. 低温系数:提供低温度系数,适用于需要高精度的测量和控制电路。
    4. 高频特性:优异的高频特性使其在高频电路中表现出色。
    5. 耐高温:能够在极端环境下稳定工作,适合工业和高可靠性应用。

    应用案例和使用建议


    应用案例
    1. 工业控制:用于电机控制、传感器接口和工业自动化设备。
    2. 通信设备:应用于电信基础设施中的电源转换和信号处理。
    3. 消费电子:可用于各种消费电子产品中的稳压电路。
    使用建议
    1. 散热管理:由于其高功率等级,建议在使用时采取有效的散热措施,如增加散热片或优化电路布局。
    2. 温度补偿:在高精度应用中,建议使用额外的温度补偿电路以减小温度变化对电阻值的影响。
    3. 保护电路:在关键电路中使用时,可以添加过压保护器件以增强系统的可靠性。

    兼容性和支持


    1. 包装形式:CPF系列可提供不同的包装形式,如散装和带盘包装,便于不同应用的需求。
    2. 技术支持:Vishay Dale提供详细的技术文档和支持服务,确保客户能够顺利使用该系列产品。

    常见问题与解决方案


    问题1:工作电压过高导致损坏
    解决方案:确保工作电压不超过规定的最大工作电压。如果需要更高的电压,请选择更高功率等级的产品。
    问题2:温度系数影响精度
    解决方案:选择温度系数较低的型号,或者在高精度应用中增加温度补偿电路。
    问题3:焊接不良导致开路
    解决方案:确保焊接过程符合标准要求,并进行适当的测试和检查,以避免焊接不良的问题。

    总结和推荐


    Vishay Dale的CPF系列金属膜电阻器凭借其高功率等级、优良的阻燃性能和广泛的温度系数选择,在工业、电信和消费电子领域表现出色。其出色的稳定性和可靠性使其成为高性能应用的理想选择。总体而言,推荐使用CPF系列金属膜电阻器,特别是在需要高可靠性和高精度的应用中。

CPF1100K00FKEE6参数

参数
电阻值 100KΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.1mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

CPF1100K00FKEE6厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CPF1100K00FKEE6数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY CPF1100K00FKEE6 CPF1100K00FKEE6数据手册

CPF1100K00FKEE6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.4166
50+ ¥ 3.0702
100+ ¥ 2.958
250+ ¥ 2.78
500+ ¥ 2.67
1000+ ¥ 2.55
库存: 369
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.41
