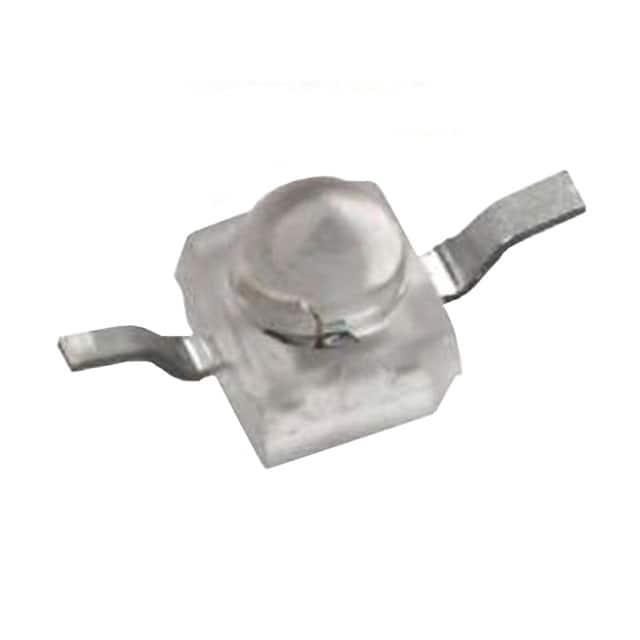

VSMB294008RG

产品分类: 发光二极管
产品描述: Vishay 高速红外线发射二极管, 960nm波长, ±7°半强
供应商型号: 30C-VSMB294008RG 2-SMD, Z-BEND
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 发光二极管 VSMB294008RG

VSMB294008RG概述

    高速红外发光二极管:VSMB294008RG 和 VSMB294008G
    Vishay Semiconductors

    产品简介


    VSMB294008 系列是由 Vishay Semiconductors 生产的红外发光二极管(Infrared Emitting Diodes)。这些二极管采用 GaAlAs 多量子阱(MQW)技术制造,具有高辐射功率和高速响应的特点,适合表面贴装(SMD)应用。它们主要用于数据传输、小型光屏障、光电断路器、光学开关、控制和驱动电路及编码器等应用。

    技术参数


    以下是 VSMB294008 系列产品的关键技术参数:
    - 峰值波长:λp = 940 nm
    - 辐射强度:Ie(IF = 100 mA, tp = 100 μs)= 70 mW/sr
    - 角半强度角度:φ = ± 7°
    - 正向电压:IF = 100 mA, tp = 20 ms,VF = 1.45 V
    - 最大反向电压:VR = 5 V
    - 最大正向电流:IF = 100 mA
    - 最大脉冲正向电流:IFS = 500 mA
    - 功耗:PV = 160 mW
    - 存储温度范围:Tstg = -40°C to +100°C
    - 工作温度范围:Tamb = -40°C to +85°C
    - 热阻:RthJA = 250 K/W

    产品特点和优势


    - 表面贴装设计:易于集成到各类 SMD 应用中。
    - 高可靠性:满足工业标准要求。
    - 高辐射功率和高速响应:适用于高速数据传输和精密测量。
    - 兼容性:匹配探测器系列 VEMD2000X01。
    - 环境适应性:可在宽泛的温度范围内稳定工作。

    应用案例和使用建议


    VSMB294008 系列被广泛应用于多种场合,如数据传输和光屏障。例如,在光电断路器的应用中,它们可以提供可靠的信号传输。建议在使用时注意以下几点:
    - 保持工作温度在规定的范围内。
    - 注意散热设计以避免过热。
    - 在高温环境下,应注意选择合适的冷却方式。

    兼容性和支持


    - 兼容性:该产品可与 Vishay 的探测器系列 VEMD2000X01 匹配使用。
    - 支持:技术支持可通过 email:emittertechsupport@vishay.com 获取。

    常见问题与解决方案


    1. 产品在高温下性能下降:
    - 解决方案:增加散热措施或选择外部冷却装置。

    2. 正向电流不稳定:
    - 解决方案:检查电路连接,确保电流供应稳定。

    3. 封装尺寸不匹配:
    - 解决方案:确认所选型号的封装尺寸是否符合要求。

    总结和推荐


    VSMB294008 系列产品凭借其高辐射功率、高速响应、紧凑的 SMD 封装和宽温工作范围,成为数据传输和精密测量的理想选择。该系列产品在多种应用中表现出色,值得推荐使用。为了确保最佳性能,建议在安装前充分了解产品参数并遵循制造商的建议。
    如果您对产品有任何疑问或需要技术支持,请联系 Vishay 官方支持团队。

VSMB294008RG参数

参数
视角 14°
透镜类型 透明
Vf-正向电压 1.45V
透镜形状 圆顶
波长 940nm
测试电流 -
显示颜色 红色
长*宽*高 2.3mm*2.3mm*2.77mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMB294008RG厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMB294008RG数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMB294008RG VSMB294008RG数据手册
