PAT0805E4990BST1

产品分类: 贴片电阻
产品描述: 499Ω ±0.1% 200mW ±25ppm/℃ 0805 贴片安装 2.03mm*1.27mm*460μm
供应商型号: 71-PAT0805E4990BST1
供应商: Mouser
标准整包数: 1

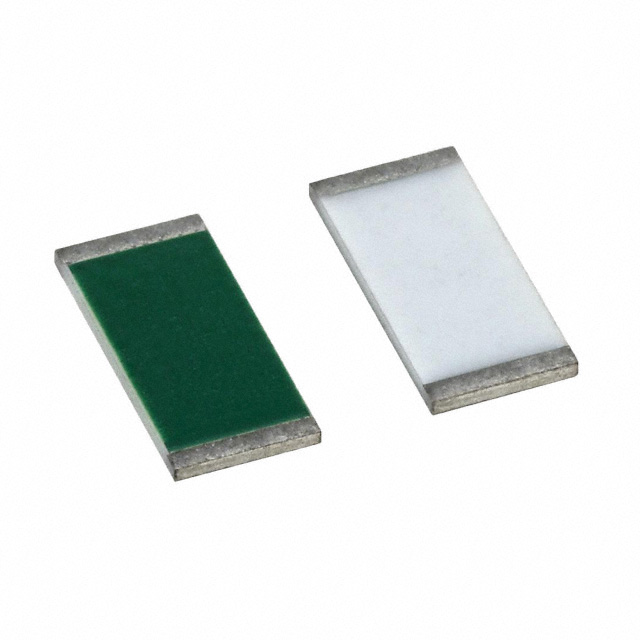

VISHAY INTERTECHNOLOGY 贴片电阻 PAT0805E4990BST1

PAT0805E4990BST1概述

    # Vishay Dale Precision Automotive Thin Film Chip Resistors 技术手册

    产品简介


    Vishay Dale 的 Precision Automotive Thin Film Chip Resistors 是一款高精度、高可靠性的电子元件,专为汽车及其他高要求工业应用设计。该系列产品采用自钝化增强的钽氮化物电阻薄膜,提供卓越的湿度抵抗性、静电放电(ESD)保护能力、电压系数、功率处理能力和电阻稳定性。这些芯片电阻符合 AEC-Q200标准,并具备 2 kV ESD 等级,能够满足严苛的车载和工业环境需求。
    主要功能
    - 高精度电阻值控制
    - 自钝化增强的钽氮化物薄膜
    - 优异的抗硫化性能
    - 符合 AEC-Q200 汽车电子质量认证
    应用领域
    - 汽车电子系统
    - 工业控制设备
    - 通信设备
    - 航空航天应用

    技术参数


    以下列出了关键的技术规格和性能参数:
    | 参数名称 | 值 |

    | 电阻范围 | 2.5 Ω 至 3 MΩ |
    | 温度系数范围 | ±25 ppm/°C 至 ±100 ppm/°C |
    | 最大额定功率 | 1000 mW |
    | 工作电压范围 | 75 V 至 200 V |
    | 工作温度范围 | -55°C 至 +155°C |
    | 额定耐久性负载 | ±0.05% @ 70°C,1000小时 |
    | 噪声水平 | < -30 dB |
    | 静电放电(ESD)等级 | Class 1C (2 kV) |

    产品特点和优势


    1. 高精度激光修整:所有型号均经过激光修整至任意阻值,且误差可控制在 ±0.1%。
    2. 卓越的稳定性:经过严格的湿度测试和寿命测试,表现出极高的长期稳定性。
    3. 防静电设计:独特的防静电设计使其能承受高达 2 kV 的静电冲击。
    4. 高可靠性:采用精密的钽氮化物薄膜,能够在恶劣环境中保持性能稳定。

    应用案例和使用建议


    应用案例
    - 汽车动力总成:用于发动机管理系统中的信号采样电阻。
    - 工业自动化:适用于需要高精度电阻值的工业控制回路。
    - 通信设备:作为精密电源管理电路中的限流电阻。
    使用建议
    - 在高温环境下使用时,确保环境温度不超过 150°C,以避免功率降额影响性能。
    - 在多尘或潮湿环境中使用时,建议增加额外的防护措施以延长使用寿命。
    - 定期检查安装状态,避免因机械应力导致电阻失效。

    兼容性和支持


    兼容性
    该系列产品可与多种主流的 PCB 设计兼容,并支持主流的封装形式(如 SMD)。对于特殊应用,Vishay 提供定制化服务。
    支持和维护
    Vishay 提供详尽的技术文档和支持资源,包括产品选型指南、安装指南及故障排查手册。如需进一步帮助,请联系技术支持邮箱 thinfilm@vishay.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值不稳定 | 确保焊接质量,避免过热损坏 |
    | 电阻器表面出现裂纹 | 检查安装是否过度应力 |
    | 静电放电导致故障 | 使用防静电工具进行操作 |

    总结和推荐


    综合评估
    Vishay Dale Precision Automotive Thin Film Chip Resistors 是一款高性能、高可靠性的电子元器件,适合各种严苛的应用环境。其出色的精度、稳定性和兼容性使其在市场上具有显著的竞争优势。
    推荐结论
    强烈推荐此产品用于汽车、工业和通信领域的高要求应用场景。无论是设计阶段还是量产阶段,其卓越的性能都能满足您的需求。
    最终评分:★★★★★(5/5)
    如果您正在寻找一款性能稳定、易于集成的高精度电阻器,这款产品无疑是一个理想选择。

PAT0805E4990BST1参数

参数
电阻值 499Ω
精度 ±0.1%
额定功率 200mW
温度系数 ±25ppm/℃
长*宽*高 2.03mm*1.27mm*460μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PAT0805E4990BST1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PAT0805E4990BST1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PAT0805E4990BST1 PAT0805E4990BST1数据手册

PAT0805E4990BST1封装设计

查看详情并下载
Symbol
Footprint
3D Model
