01C3001FF

产品分类: NTC热敏电阻
产品描述: 3KΩ ±1% ±1% 3974K 3964K 通孔安装 36.1mm(长度)
供应商型号: 1279838
供应商: 海外现货
标准整包数: 1

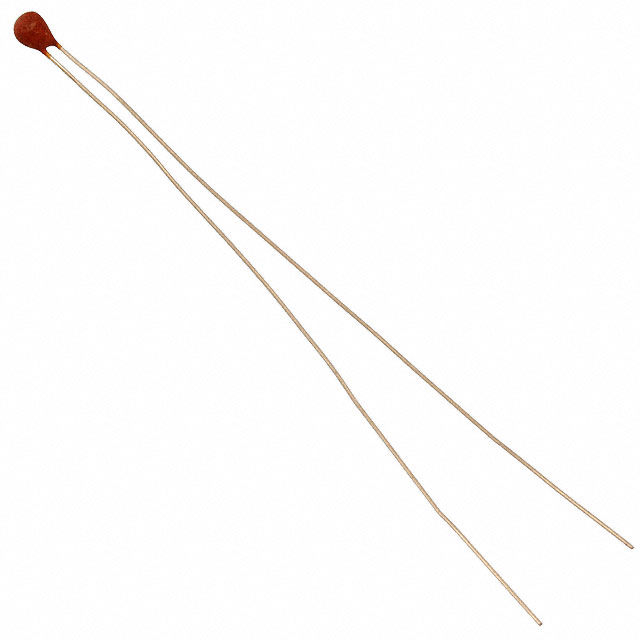

VISHAY INTERTECHNOLOGY NTC热敏电阻 01C3001FF

01C3001FF概述

    Vishay Dale NTC Thermistors: T, M, C Series

    1. 产品简介


    Vishay Dale 的T, M, C系列是径向引脚且涂覆的NTC热敏电阻。这些热敏电阻具有小巧耐用的设计,适用于广泛的工业、消费电子和通信应用中的温度测量、传感及控制。它们提供五种不同的R-T曲线选择,并可根据具体应用需求提供精密匹配公差。这些热敏电阻经过涂层处理,旨在增强耐用性和长期稳定性,适用于精确的板载或远程感应。

    2. 技术参数


    - 电阻值(25°C):30Ω至1MΩ
    - R25公差(点匹配):±1%、±2%、±3%、±5%、±10%
    - 温度精度(曲线跟踪):±0.2°C、±0.5°C、±1°C
    - B25/75值:3477至4247K
    - B25/85值:3468至4262K
    - 最大耗散功率:50mW至100mW
    - 耗散系数:2至3.5mW/K(仅作参考)
    - 热时间常数:6至14s(仅作参考)
    - 响应时间(油中):1.3s(仅作参考)
    - 操作温度范围(零功率,短期):-40°C至+125°C(+150°C)
    - 重量:约0.075g至0.15g

    3. 产品特点和优势


    - 小型尺寸:涂覆型设计确保了小尺寸和高可靠性。
    - 宽电阻范围:覆盖从30Ω到1MΩ的广泛电阻值。
    - 精密匹配:提供点匹配公差,可低至±1%,并提供±0.2°C的曲线跟踪精度。
    - 多种曲线:提供了五种不同的R-T曲线选项。
    - 稳定性和耐久性:采用耐高温酚醛树脂涂层,提高长期稳定性。

    4. 应用案例和使用建议


    - 工业应用:如工厂自动化中的温度监测和控制系统。
    - 消费电子:用于家用电器的温度控制。
    - 通信应用:数据中心设备中环境温度的精确监控。

    使用建议:
    - 在需要高精度和可靠性的应用中选择精密匹配的热敏电阻。
    - 对于复杂多变的环境温度变化,建议结合其他传感器以增强系统鲁棒性。
    - 使用时应注意保护热敏电阻,避免物理损伤和热过载。

    5. 兼容性和支持


    - 兼容性:Vishay Dale NTC热敏电阻与市场上主流的电子元器件和设备高度兼容。
    - 技术支持:如有需要,可以通过Vishay提供的设计工具获取更多支持和详细资料。
    - 售后支持:Vishay为客户提供技术支持和售后服务,确保产品应用顺利进行。

    6. 常见问题与解决方案


    - Q: 热时间常数为何会有所不同?
    - A: 热时间常数与引线类型和产品尺寸相关,因此会有差异。

    - Q: 是否存在非绝缘型号?
    - A: 非绝缘型号(如AWG24, AWG26, AWG32)可通过联系Vishay获得更多信息。

    - Q: 是否存在特定公差选项?
    - A: Vishay提供±1%, ±2%, ±3%, ±5%, ±10%等多种公差选项。

    7. 总结和推荐


    综上所述,Vishay Dale的T, M, C系列NTC热敏电阻凭借其精准的温度测量能力和广泛的应用场景,在众多工业、消费电子及通信领域中表现出色。其高精度和可靠性使其成为各类温度控制和检测应用的理想选择。强烈推荐在关键的温度监测和控制项目中选用这一系列的产品。

01C3001FF参数

参数
25℃时的电阻值 3KΩ
精度 ±1%
额定功率 -
B25/75 3964K
B25/100 -
B25/50 -
B25/85 3974K
B值容差 ±1%
B0/50 -
长*宽*高 36.1mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

01C3001FF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

01C3001FF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY 01C3001FF 01C3001FF数据手册

01C3001FF封装设计

查看详情并下载
Symbol
Footprint
3D Model
