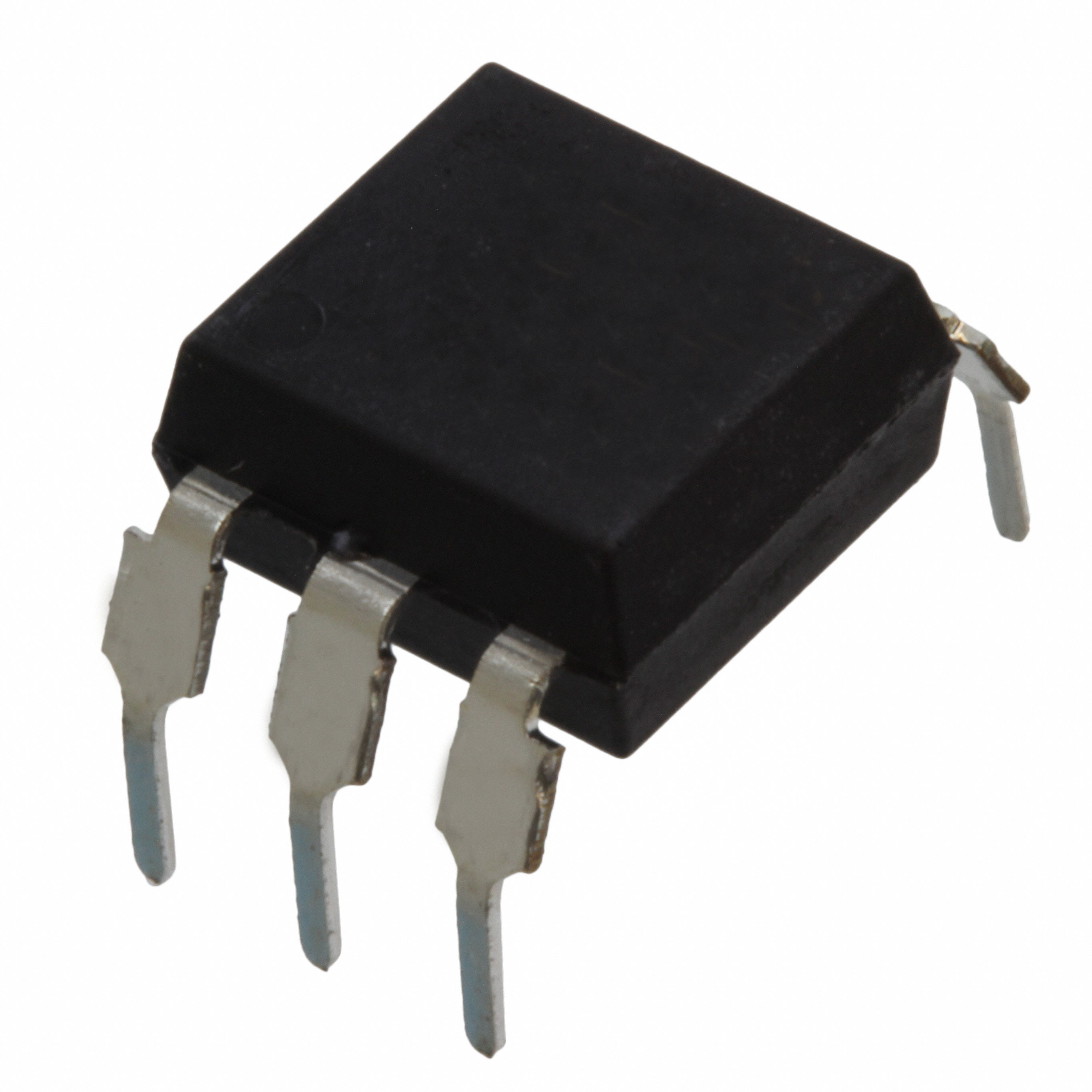

K3022PG

产品分类: 隔离器
产品描述: Vishay 可控硅输出型光耦, 通孔安装, 6针, DIP封装
供应商型号: 3777800
供应商: element14
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 K3022PG

K3022PG概述

    K3020P, K3020PG 系列光电耦合器技术手册

    产品简介


    K3020P 和 K3020PG 系列是由一个光敏三极管通过光电耦合的方式连接到一个镓砷红外发光二极管(LED),封装于六脚塑料双列直插式封装(DIP)内。此系列光电耦合器特别设计用于非零交叉光控,实现全波控制。它们具备电气隔离特性,适用于直接切换交流负载或驱动中高功率的双向晶闸管(TRIAC)。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    | : | : | :: | :: | :: | :: |
    | 输入端
    | 反向电压 | VR | - | - | 5 | V |
    | 正向电流 | IF | - | - | 80 | mA |
    | 峰值正向电流 | IFSM | - | - | 3 | A |
    | 输入端功耗 | Pdiss | - | - | 100 | mW |
    | 结温 | Tj | - | - | 100 | °C |
    | 输出端
    | 峰值断态电压 | VDRM | 400 | - | - | V |
    | 正向峰值断态电流 | IDRM | 100 | nA | -
    | 峰值正向电流 | ID(RMS) | - | - | 100 | mA |
    | 峰值正向电流 | IFSM | - | - | 1.5 | A |
    | 输出端功耗 | Pdiss | - | - | 300 | mW |
    | 结温 | Tj | - | - | 100 | °C |
    | 隔离耦合器
    | 总功耗 | Ptot | - | - | 350 | mW |
    | 存储温度范围 | Tstg | -55 | - | 150 | °C |
    | 环境温度 | Tamb | -55 | - | 100 | °C |

    产品特点和优势


    - 高电压阻断能力:具有400 V的高电压阻断能力,能够可靠地控制高压电路。
    - 宽触发电流范围:可调节的触发电流范围使其适应不同的驱动需求。
    - 宽温度范围:在极端环境下也能保持良好的性能,工作温度范围为-55°C 至 +100°C。
    - 隔离特性:提供电隔离和电气噪声隔离,有助于提高系统稳定性。

    应用案例和使用建议


    - 空调控制系统:利用光电耦合器的隔离特性,可以安全地切换压缩机电机等高功率负载。
    - 加热器控制:光电耦合器能够直接控制加热器的启停,确保电气隔离,避免触点磨损。
    - 工业控制:在工业自动化设备中,用于电机控制、传感器信号处理等领域,提高系统的稳定性和安全性。

    使用建议:
    - 在使用时要注意不要超过绝对最大额定值,以免造成设备损坏。
    - 注意隔离特性,确保正确的电气隔离措施以提高系统可靠性。
    - 根据具体的应用环境选择合适的触发电流值。

    兼容性和支持


    该光电耦合器已经通过了多个国际认证机构的认证,如UL、cUL、DIN EN 60747-5-5(VDE 0884-5)、BSI、CQC和FIMKO。对于特定应用,也可以根据客户需求提供额外选项。对于售前售后的支持和疑问解答,可以通过电子邮件optocoupleranswers@vishay.com联系技术团队。

    常见问题与解决方案


    1. 设备无法正常工作:
    - 检查供电电压是否在允许范围内。
    - 检查输入输出线路连接是否正确。
    - 检查是否存在外部干扰因素。
    2. 过热现象:
    - 确保设备工作环境温度在额定范围内。
    - 改善散热措施,例如增加散热片或强制冷却。
    3. 隔离性能不达标:
    - 确认接线正确且没有漏电现象。
    - 检查隔离电压是否达到标准。

    总结和推荐


    K3020P 和 K3020PG 系列光电耦合器凭借其出色的电气隔离性能、宽泛的工作温度范围以及多样的认证支持,在工业控制、空调系统及加热器控制等众多领域展现出卓越的应用前景。其独特的隔离特性不仅提高了系统的安全性和稳定性,还显著增强了设备的使用寿命。因此,我们强烈推荐这些光电耦合器作为各种高要求应用场景的理想选择。

K3022PG参数

参数
数据速率 -
通道数量 1
长*宽*高 8.8mm*6.4mm*4.2mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装
