VO0631T

产品分类: 光电耦合器
产品描述: Vishay NMOS输出型光耦, 双通道, 表面安装, 8针
供应商型号: 14M-VO0631T
供应商: 云汉优选
标准整包数: 1

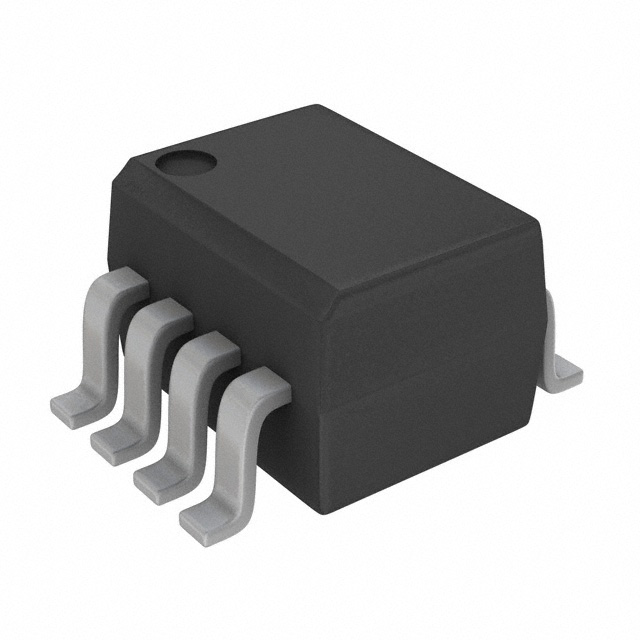

VISHAY INTERTECHNOLOGY 光电耦合器 VO0631T

VO0631T概述

    高速光耦合器10 MBd,SOIC-8封装

    产品简介


    高速光耦合器系列(VO06xxT)是单通道和双通道10 MBd光耦合器,通过高效率输入LED与集成光学光电二极管集成电路检测器结合而成。它们具有多种功能,适用于各种应用,例如微处理器系统接口、可编程逻辑控制器(PLC)、模拟测试设备(ATE)的输入输出隔离等。

    技术参数


    - 传输速率: 10 MBd(兆比特每秒)
    - 供电电压: 4.5V至5.5V
    - 最大输入电流: 单通道20mA,双通道15mA
    - 最大反向输入电压: 5V
    - 隔离电压: 4000Vrms(峰值)
    - 耐受温度范围: 存储温度-55°C至+150°C,操作温度-40°C至+100°C
    - 漏电流: 低(<10μA)

    产品特点和优势


    - 选择性CMR性能: 15 kV/μs、5 kV/μs 和 1 kV/μs,满足不同应用需求
    - 快速响应: 最大传输延迟时间低至48ns,适合高速通信
    - 低功耗: 典型输入电流仅需5mA,适合便携式和电池驱动设备
    - 温度适应性: 在-40°C至+100°C范围内保证性能稳定
    - 兼容CMOS: 支持+5V CMOS,广泛应用于现代数字电路

    应用案例和使用建议


    该系列产品适用于多种应用场景,如工业自动化中的PLC系统、计算机外设接口SPI以及数字控制电源系统等。在实际使用时,推荐将0.1μF旁路电容连接到第5引脚和第8引脚以改善性能。
    - 工业自动化: 使用VO06xxT确保PLC系统的信号完整性和抗干扰能力。
    - 数字通信: 在SPI和Profibus等数字总线系统中,利用其快速响应特性实现高效的数据传输。
    - 电源管理: 在数字控制电源系统中,减少接地回路噪声,提高系统稳定性。

    兼容性和支持


    - 认证机构: UL、cUL和VDE认证,符合EN 60747-5-5标准
    - 技术支持: 由Vishay提供的技术支持和维护服务

    常见问题与解决方案


    - 问题: 输入电流过高导致发热
    - 解决方法: 限制输入电流至推荐值以下,并添加散热措施
    - 问题: 输出不稳定
    - 解决方法: 检查外围电路设计,确保适当的上拉电阻值,并确认接线无误

    总结和推荐


    VO06xxT系列高速光耦合器凭借其出色的性能、广泛的适用性和良好的可靠性,在多个应用领域展现出色的表现。它不仅能够满足严格的性能要求,还具有优良的温度稳定性和长期可靠性。因此,对于需要高效、可靠的信号隔离和传输的应用场合,强烈推荐使用VO06xxT系列产品。

VO0631T参数

参数
Vf-正向电压 1.4V
导通时间 23ns
隔离电压 4KV
最大输出电流 50mA
通道数 2
下降时间 7ns
关闭时间 7ns
电流传输比 -
上升时间 23ns
输出类型 开路漏极
Vce-集电极-发射极饱和电压 -
输入类型 直流
最大输出电压 -
长*宽*高 5mm*4mm*1.55mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VO0631T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO0631T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电耦合器 VISHAY INTERTECHNOLOGY VO0631T VO0631T数据手册

VO0631T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.8421
10+ ¥ 7.9238
30+ ¥ 6.9575
100+ ¥ 6.7642
300+ ¥ 6.5053
1000+ ¥ 6.3158
库存: 1806
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 8.84
