H11D1-X009T

产品分类: 隔离器
产品描述: 1 6-SMD 贴片安装,黏合安装 8.7mm*6.5mm*3.81mm
供应商型号: 782-H11D1-X009T
供应商: Mouser
标准整包数: 1

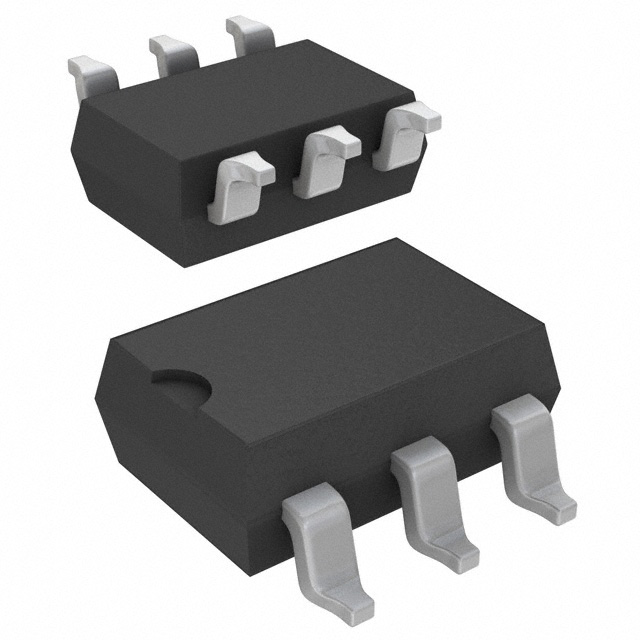

VISHAY INTERTECHNOLOGY 隔离器 H11D1-X009T

H11D1-X009T概述


    产品简介


    H11D1, H11D2, H11D3 和 H11D4 是 Vishay 半导体公司生产的光电耦合器,具有非常高的 BVCER(集电极-发射极击穿电压)。这些光电耦合器专为电信应用设计,也适用于需要高击穿电压的任何直流应用。
    主要功能和应用领域
    - 主要功能:提供电气隔离、高击穿电压和良好的线性电流传输比(CTR)。
    - 应用领域:电信、替换继电器等。

    技术参数


    输入端参数
    - 最大反向电压(VR):6 V
    - 直流正向电流(IF):60 mA
    - 峰值正向电流(IFSM):2.5 A
    - 功耗(Pdiss):100 mW
    输出端参数
    - 集电极-发射极电压(VCE):
    - H11D1 / H11D2: 300 V
    - H11D3 / H11D4: 200 V
    - 集电极-基极电压(VCBO):
    - H11D1 / H11D2: 300 V
    - H11D3 / H11D4: 200 V
    - 发射极-基极电压(VBEO):7 V
    - 集电极电流(IC):100 mA
    - 功耗(Pdiss):300 mW
    隔离参数
    - 隔离测试电压(VISO):5300 VRMS
    - 绝缘厚度:≥ 0.4 mm
    - 爬电距离:≥ 7 mm
    - 间隙距离:≥ 7 mm
    - 绝缘电阻(VIO=500V,Tamb=25°C):≥ 1012 Ω
    - 存储温度范围:-55°C 至 +150°C
    - 操作温度范围:-55°C 至 +100°C
    - 结温(Tj):100°C

    产品特点和优势


    - 高击穿电压:H11D1 / H11D2 的击穿电压高达 300 V,而 H11D3 / H11D4 达到 200 V。
    - 低漏电流:漏电流低,确保更高的可靠性和稳定性。
    - 良好的 CTR 线性度:随着正向电流增加,电流传输比保持稳定。
    - 优越的耐高压能力:适用于需要高隔离电压的应用。
    - 低耦合电容:减少了寄生效应,提高了信号完整性。
    - 高共模瞬态抗扰度:适用于要求严格的应用场合。

    应用案例和使用建议


    应用案例
    - 电信行业:用于实现电气隔离,确保信号完整性和可靠性。
    - 替代继电器:减少机械磨损,提高系统的可靠性和响应速度。
    使用建议
    - 电信设备:利用其高击穿电压特性,确保信号在高噪声环境中正常传输。
    - 工业控制:结合低耦合电容,提升系统的抗干扰能力。
    - 电源转换:利用其低漏电流和高共模瞬态抗扰度,确保电源系统安全稳定运行。

    兼容性和支持


    - 封装选项:提供 DIP-6 和 SMD-6 封装。
    - 环保认证:符合 RoHS 和 WEEE 标准。
    - 技术支持:Vishay 公司提供全面的技术支持和售后服务,确保用户获得最佳体验。

    常见问题与解决方案


    问题1:如何判断产品是否过热?
    - 解决方案:检查散热条件,确保散热片有效散热。如仍未改善,联系技术支持。
    问题2:产品在高温环境下出现漏电流增大现象。
    - 解决方案:选择更高功率等级的产品,并优化散热设计。必要时联系技术支持。
    问题3:光耦合器在使用过程中触发保护机制。
    - 解决方案:确认电路接线无误,检查电源输入是否符合规格。如有疑问,请联系技术支持。

    总结和推荐


    H11D1, H11D2, H11D3 和 H11D4 在电信应用中表现出色,尤其适合需要高击穿电压和良好隔离性能的场景。凭借其卓越的电气特性和稳定的性能表现,这些光电耦合器在众多应用中表现出色。强烈推荐在电信设备、电源转换和其他高要求应用中使用。
    结论
    综上所述,H11D1, H11D2, H11D3 和 H11D4 光电耦合器在性能、稳定性和可靠性方面均表现出色。特别是在高击穿电压和良好线性电流传输比的需求下,这些产品具有明显的优势。因此,我们强烈推荐这些产品用于电信、工业控制及其他需要高可靠性的应用场合。

H11D1-X009T参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

H11D1-X009T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

H11D1-X009T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY H11D1-X009T H11D1-X009T数据手册

H11D1-X009T封装设计

查看详情并下载
Symbol
Footprint
3D Model
