P2TC0402D1002LNTA

产品分类: 贴片电阻
产品描述: 10KΩ ±0.01% 62.5mW ±2ppm/℃ 0402 贴片安装 1mm*600μm*630μm
供应商型号: 3357805
供应商: element14
标准整包数: 1

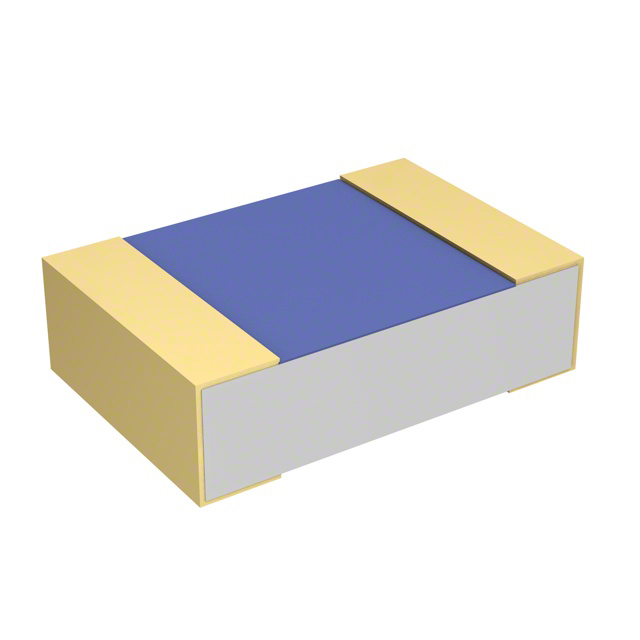

VISHAY INTERTECHNOLOGY 贴片电阻 P2TC0402D1002LNTA

P2TC0402D1002LNTA概述

    Vishay Sfernice 高精度贴片电阻技术手册

    产品简介


    Vishay Sfernice 高精度贴片电阻是一种采用薄膜技术制造的高性能电阻器,适用于高精度和低噪声应用。这些电阻器具有出色的稳定性和温度系数(TCR),并且能在广泛的电阻范围内提供卓越的性能。它们主要应用于需要极高精度的电路中,如精密仪器、医疗设备、通信系统等领域。

    技术参数


    | 型号尺寸 | 电阻范围 (Ω) | 额定功率 W | 极限工作电压 V | 容差 ± % | 温度系数 ± ppm/°C |
    |
    | 0302 | 10 to 420K | 0.040 | 25 | 0.01-5 | 5, 10, 25, 50, 100 |
    | 0402 | 10 to 1M | 0.063 | 50 | 0.01-5 | 5, 10, 25, 50, 100 |
    | 0505 | 10 to 4M | 0.125 | 50 | 0.01-5 | 5, 10, 25, 50, 100 |
    | 0603 | 10 to 3.2M | 0.125 | 75 | 0.01-5 | 5, 10, 25, 50, 100 |
    | 0805 | 10 to 8M | 0.200 | 150 | 0.01-5 | 5, 10, 25, 50, 100 |
    | 1005 | 10 to 7.5M | 0.250 | 75 | 0.01-5 | 5, 10, 25, 50, 100 |
    | 1206 | 10 to 22M | 0.330 | 200 | 0.01-5 | 5, 10, 25, 50, 100 |
    | 1505 | 10 to 13.8M | 0.350 | 200 | 0.01-5 | 5, 10, 25, 50, 100 |
    | 2010 | 10 to 62M | 1 | 300 | 0.01-5 | 5, 10, 25, 50, 100 |
    | 2512 | 10 to 86M | 2 | 300 | 0.01-5 | 5, 10, 25, 50, 100 |

    产品特点和优势


    1. 高稳定性:8000小时负载寿命稳定性典型值为0.02%,最高为0.033%。
    2. 低温度系数:温度系数最低可达到5ppm/°C。
    3. 低噪声:噪声水平低于-35dB,电压系数小于0.01ppm/V。
    4. 宽阻值范围:电阻范围从10Ω到86MΩ。
    5. 高精度:容差可达±0.01%。
    6. 硫化抵抗:符合ASTM B809-95标准,具有良好的防硫化性能。

    应用案例和使用建议


    1. 医疗设备:精密测量设备中对电阻精度要求高的应用场景,如心电图机、血压计等。
    2. 通信系统:确保信号传输过程中的高精度和低噪声。
    3. 工业控制:自动化控制系统中需要高精度反馈信号的应用场景。
    使用建议:
    - 在高湿度环境中使用时,需特别注意保持干燥,避免潮湿导致的性能下降。
    - 使用高温环境下时,可以考虑选择更高温稳定性型号。

    兼容性和支持


    该产品与多种电子元器件兼容,特别是在需要高精度和低噪声的应用场合。制造商提供了详尽的技术支持文档和售后保障,以确保用户的使用体验。

    常见问题与解决方案


    1. 噪声问题:确保电路布局合理,减少外部干扰源的影响。
    2. 精度问题:检查安装过程中的焊接质量和封装材料是否符合要求。
    3. 温度系数问题:使用时应参考手册中的温度曲线,确保工作温度在合适的范围内。

    总结和推荐


    Vishay Sfernice 高精度贴片电阻以其出色的稳定性和精度在高精度应用领域表现出色。适合医疗设备、通信系统及工业自动化等领域的应用。对于需要高可靠性和高精度的项目,推荐使用此款产品。其优异的性能和广泛的应用范围使其在市场上具有较强的竞争力。

P2TC0402D1002LNTA参数

参数
电阻值 10KΩ
精度 ±0.01%
额定功率 62.5mW
温度系数 ±2ppm/℃
长*宽*高 1mm*600μm*630μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P2TC0402D1002LNTA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P2TC0402D1002LNTA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY P2TC0402D1002LNTA P2TC0402D1002LNTA数据手册

P2TC0402D1002LNTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 132.6408
5+ ¥ 123.56
10+ ¥ 117.08
20+ ¥ 111.03
40+ ¥ 101.03
100+ ¥ 91.02
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 132.64
直接购买
加入购物车
