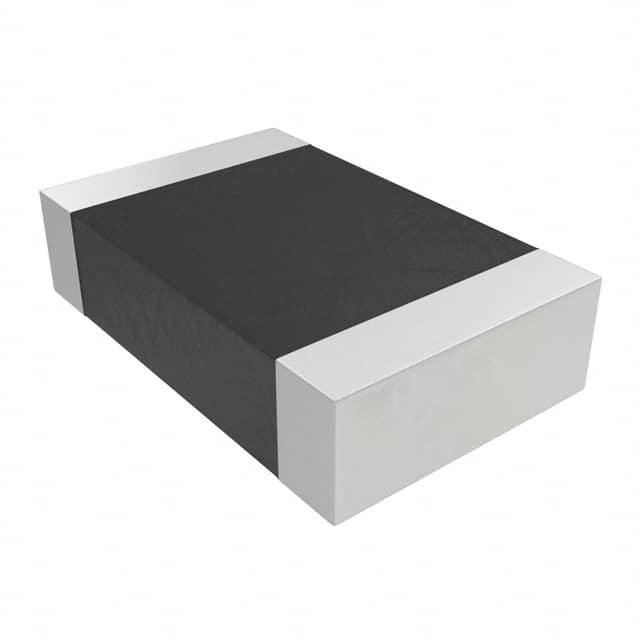

NTHS0805N02N1002JE

产品分类: NTC热敏电阻
产品描述: 10KΩ ±5% ±3% 3500K 0805 贴片安装 2.01mm(长度)*1.25mm(宽度)
供应商型号: 1793856
供应商: 海外现货
标准整包数: 250
VISHAY INTERTECHNOLOGY NTC热敏电阻 NTHS0805N02N1002JE

NTHS0805N02N1002JE概述

    Vishay NTHS 系列 NTC 热敏电阻技术手册

    产品简介


    Vishay NTHS系列是适用于表面贴装(SMD)封装的负温度系数(NTC)热敏电阻。此系列产品提供了在标准尺寸下扩展的阻值选择,适用于工业、电信和消费类电子等领域的温度感应、保护和补偿应用。典型应用包括电池充电器、电源适配器、办公设备、LCD显示屏调节及车载娱乐系统。

    技术参数


    - 电阻值(R25)范围: 4.7KΩ 至 350KΩ
    - R25值容差: ±1%, ±2%, ±3%, ±5%, ±10%
    - B25/75值范围: 3477K 至 4064K
    - B25/85值范围: 3486K 至 4073K
    - B25/85值容差: ±3%
    - 工作温度范围: -40°C 至 +125°C (+150°C可选)
    - 最大耗散功率:
    - 0402 封装: 80mW
    - 0603 封装: 125mW
    - 0805 封装: 210mW
    - 1206 封装: 280mW
    - 耗散因子:
    - 0402 封装: 2.0 mW/K
    - 0603 封装: 3.0 mW/K
    - 0805 封装: 3.5 mW/K
    - 1206 封装: 4.0 mW/K
    - 热时间常数:
    - 0402 封装: 5s
    - 0603 封装: 8s
    - 0805 封装: 10s
    - 1206 封装: 13s

    产品特点和优势


    - 耐温范围宽: -40°C 至 +125°C(部分型号可扩展至+150°C)
    - 高精度: R25值容差可达到±1%
    - 优异的稳定性: 使用玻璃涂层增强抗湿和机械应力的能力
    - 广泛的适用性: 可应用于多种电子设备中,如工业控制、通信设备、消费电子产品等
    - 曲线计算工具: 可通过官网提供的在线工具获取详细的电阻温度曲线,便于设计人员参考和使用

    应用案例和使用建议


    NTHS系列热敏电阻广泛用于电池充电器和电源适配器的温度监控,以确保设备的安全运行。此外,在办公设备如打印机、复印机等中,它们可用于监控和补偿电路板上的温度变化,保证设备稳定运行。对于需要高精度温度监测的应用场景,可以选择R25值容差为±1%的型号。在某些需要宽温度范围的应用中,可以选择支持高达+150°C工作的型号。
    使用建议:
    - 在高精度应用中,优先考虑R25值容差较小的型号
    - 考虑到环境湿度较大的情况,建议选用具备更好防水防潮性能的型号
    - 根据具体应用选择合适的封装尺寸,平衡性能和成本

    兼容性和支持


    NTHS系列热敏电阻可直接替换同类型号的产品,无需修改电路设计。Vishay提供详尽的技术支持,包括在线计算器和应用指南。对于复杂的设计需求,用户可以通过发送产品型号至官方邮箱获取特定计算工具。Vishay承诺长期技术支持,并针对潜在问题提供快速响应服务。

    常见问题与解决方案


    - 问题1: 为什么我的设备在低温环境下无法正常工作?
    - 解决方法: 检查热敏电阻的工作温度范围,确保其符合实际应用要求。如需更低温度下的应用,可咨询Vishay技术人员获取更合适的型号。

    - 问题2: 热敏电阻的阻值测量不稳定,怎么办?
    - 解决方法: 检查电路板是否有干扰因素,如电磁干扰。若无明显干扰源,可以考虑使用更大尺寸的封装来提高稳定性。

    总结和推荐


    Vishay NTHS系列热敏电阻以其广泛的阻值选择、高精度和优良的环境适应能力,在各类工业和消费电子产品中表现出色。对于需要精确温度监控和补偿的应用,它是一个理想的选择。Vishay提供的丰富资源和技术支持也使其成为设计工程师的可靠伙伴。强烈推荐将NTHS系列热敏电阻纳入您的设计方案中。

NTHS0805N02N1002JE参数

参数
25℃时的电阻值 10KΩ
精度 ±5%
额定功率 -
B25/75 3500K
B25/100 -
B25/85 -
B0/50 -
B值容差 ±3%
B25/50 -
长*宽*高 2.01mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTHS0805N02N1002JE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTHS0805N02N1002JE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTHS0805N02N1002JE NTHS0805N02N1002JE数据手册

NTHS0805N02N1002JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 34.0722
500+ ¥ 33.3903
1000+ ¥ 32.7232
库存: 1732
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 8518.05
