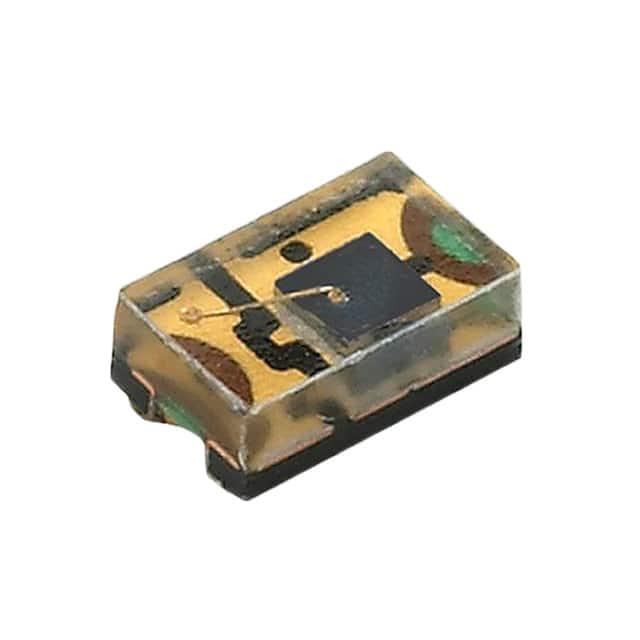

VEMD1060X01

产品分类: 光电传感器
产品描述: Vishay 光电二极管, 820nm, 检测红外
供应商型号: C144925
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 光电传感器 VEMD1060X01

VEMD1060X01概述

    高速高灵敏度硅PIN光电二极管:VEMD1060X01

    产品简介


    VEMD1060X01是一款由Vishay公司生产的高速和高灵敏度的硅PIN光电二极管,广泛应用于可见光和近红外辐射检测领域。它采用表面贴装(SMD)设计,具有0.23平方毫米的敏感区域,适用于高速光电探测、小信号检测以及接近传感器等多种应用场合。

    技术参数


    - 外形尺寸:2 mm x 1.25 mm x 0.85 mm
    - 敏感面积:0.23 平方毫米
    - 峰值敏感波长:820 纳米
    - 半角敏感度:± 70 度
    - 光谱带宽范围:350 至 1070 纳米
    - 前向电压(IF = 50 mA):0.9 至 1.1 伏特
    - 反向击穿电压(IR = 100 μA, E = 0 V(BR)):20 伏特
    - 反向暗电流(VR = 10 V, E = 0):0 至 0.01 微安至 5 微安
    - 反向光电流(Ee = 1 mW/cm², λ = 950 nm, VR = 5 V):1.4 至 3 微安
    - 开路电压(Ee = 1 mW/cm², λ = 950 nm):350 毫伏
    - 短路电流(Ee = 1 mW/cm², λ = 950 nm):1.8 微安
    - 上升时间(VR = 5 V, RL = 50 Ω, λ = 830 nm):60 纳秒
    - 下降时间(VR = 5 V, RL = 50 Ω, λ = 830 nm):80 纳秒

    产品特点和优势


    VEMD1060X01的主要优势包括:
    - 高速响应:适用于高频率的应用,能够快速响应变化的光信号。
    - 高灵敏度:能够在低光强环境下也能提供准确的测量结果。
    - 线性特性好:Ira线性度良好,确保了良好的动态范围和精确度。
    - 宽温度适应性:在-40到+110°C的工作温度范围内表现出色。
    - 符合标准:通过了AEC-Q101认证,保证了产品质量和可靠性。

    应用案例和使用建议


    应用案例
    1. 高速光电探测器:用于高速光学通信系统,要求光电转换迅速且准确。
    2. 小信号检测:在需要检测微弱信号的应用中表现优异。
    3. 接近传感器:适用于各种需要检测物体接近程度的应用,如自动化生产线。
    使用建议
    - 环境温度控制:在高温环境中使用时,注意保持适当的冷却措施以防止过热。
    - 反向电压管理:避免过高的反向电压,以减少暗电流的影响。

    兼容性和支持


    - 兼容性:VEMD1060X01与常见的电路板设计兼容,便于集成到现有的电子产品中。
    - 技术支持:如需进一步的技术支持,可联系detectortechsupport@vishay.com获取帮助。

    常见问题与解决方案


    1. 问题:高暗电流影响测量精度
    - 解决方案:在使用时应确保反向电压稳定,并尽量降低环境光照,以减少暗电流的影响。
    2. 问题:响应时间慢
    - 解决方案:确认光电二极管处于正常工作温度范围内,适当调节驱动电路以提高响应速度。
    3. 问题:光谱响应不均匀
    - 解决方案:检查安装角度和光源的均匀性,确保光线照射均匀。

    总结和推荐


    VEMD1060X01是一款性能卓越的光电二极管,具备高速响应、高灵敏度和良好的线性特性。它的广泛应用涵盖了高速光电探测、小信号检测以及接近传感器等领域。如果你需要一个可靠且高性能的光电二极管来满足各种需求,VEMD1060X01无疑是一个值得推荐的选择。

VEMD1060X01参数

参数
感应方式 -
光源 -
最大工作供电电压 -
波长 820nm
最小工作供电电压 -
感应距离 -
输出类型 -
响应时间 60ns
颜色感应 -
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD1060X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD1060X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD1060X01 VEMD1060X01数据手册

VEMD1060X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
