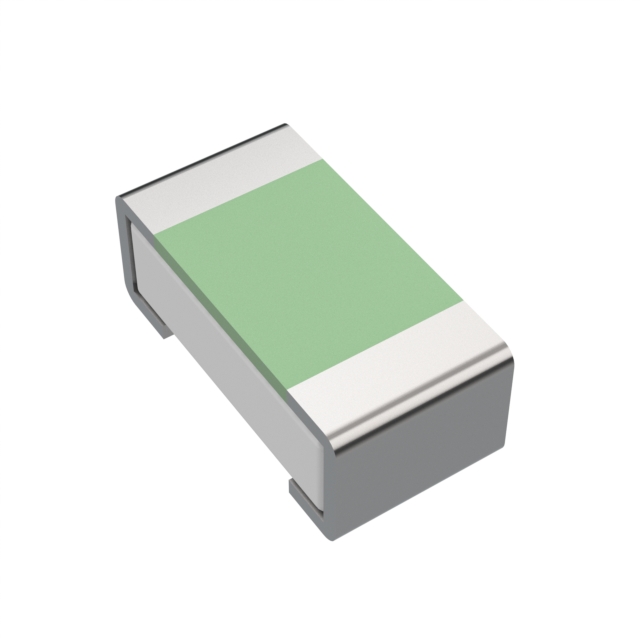

TNPW020115K0BEED

产品分类: 贴片电阻
产品描述: 15KΩ ±0.1% 75mW ±25ppm/℃ 0201 贴片安装 600μm*300μm*260μm
供应商型号: 3755503
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 贴片电阻 TNPW020115K0BEED

TNPW020115K0BEED概述

    Vishay TNPW e3 高稳定薄膜扁平芯片电阻

    产品简介


    Vishay TNPW e3 系列高稳定薄膜扁平芯片电阻是一种专为现代电子设备设计的高性能电阻器。这些电阻器以其卓越的可靠性和稳定性著称,适用于汽车、工业设备、测试测量设备以及医疗设备等多个领域。

    技术参数


    - 尺寸规格: 包括 0201、0402、0603、0805、1206 和 1210 等多种型号。
    - 阻值范围: 22Ω 至 40kΩ(0201 型),10Ω 至 100kΩ(0402 型),1Ω 至 332kΩ(0603 型),1Ω 至 1MΩ(0805 型),1Ω 至 2MΩ(1206 型),10Ω 至 3.01MΩ(1210 型)。
    - 容差: 0.5%、0.1% 或 1%。
    - 温度系数: ±25 ppm/K、±50 ppm/K、±15 ppm/K 或 ±10 ppm/K。
    - 额定功率: 0.075W 至 0.5W(根据型号而异)。
    - 工作电压: 最大 25V 至 200V(根据型号而异)。
    - 工作温度范围: -55°C 至 155°C。
    - 最大允许膜温: 155°C。
    - 故障率: 观测值 ≤ 0.1 × 10^-9/h。

    产品特点和优势


    - 优异的抗湿性: 在 85°C 和 85%RH 的条件下表现出色。
    - 环境适应性强: 即使在不同的环境条件下,整体稳定性也达到 0.05%。
    - AEC-Q200 认证: 适用于汽车应用。
    - 硫化物抗性: 按照 ASTM B 809 进行验证。
    - 材料分类: 符合合规要求,可在 www.vishay.com/doc?99912 查看更多详细信息。

    应用案例和使用建议


    - 汽车应用: 适用于发动机控制单元、安全系统等。
    - 工业设备: 适用于各种工业控制系统和电源管理设备。
    - 测试测量设备: 用于精密仪器的校准和测试。
    - 医疗设备: 用于医疗监测和诊断设备。
    使用建议:
    1. 散热管理: 确保电路板组装具有低热阻,以保持电阻器的膜温在规定范围内。
    2. 负载处理: 注意电阻器在不同负载下的温度变化和漂移稳定性。
    3. 环境考虑: 在极端环境下(如高温、高湿)确保适当的防护措施。

    兼容性和支持


    - 兼容性: 与自动表面贴装系统兼容,适合波峰焊、回流焊和蒸汽相焊接工艺。
    - 制造商支持: Vishay 提供 RoHS 合规认证,符合 ELV、RoHS 和 WEEE 指令。

    常见问题与解决方案


    - 问题: 温度漂移超过预期。
    - 解决方案: 确保电路板具有良好的散热设计,避免过载。

    - 问题: 电阻值漂移超出范围。
    - 解决方案: 定期进行校准和检查,确保工作在规定的工作温度范围内。

    总结和推荐


    Vishay TNPW e3 系列电阻器凭借其出色的稳定性、可靠性及广泛的应用领域,是现代电子设备的理想选择。这些电阻器不仅满足汽车、工业等苛刻环境的要求,而且其高精度和高稳定性使其成为医疗和测试测量设备的理想之选。强烈推荐使用该系列电阻器以提升系统的整体性能和稳定性。

TNPW020115K0BEED参数

参数
电阻值 15KΩ
精度 ±0.1%
额定功率 75mW
温度系数 ±25ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW020115K0BEED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW020115K0BEED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW020115K0BEED TNPW020115K0BEED数据手册

TNPW020115K0BEED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.8482
100+ ¥ 0.6426
500+ ¥ 0.5758
2500+ ¥ 0.5655
5000+ ¥ 0.5655
库存: 484
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 8.48
