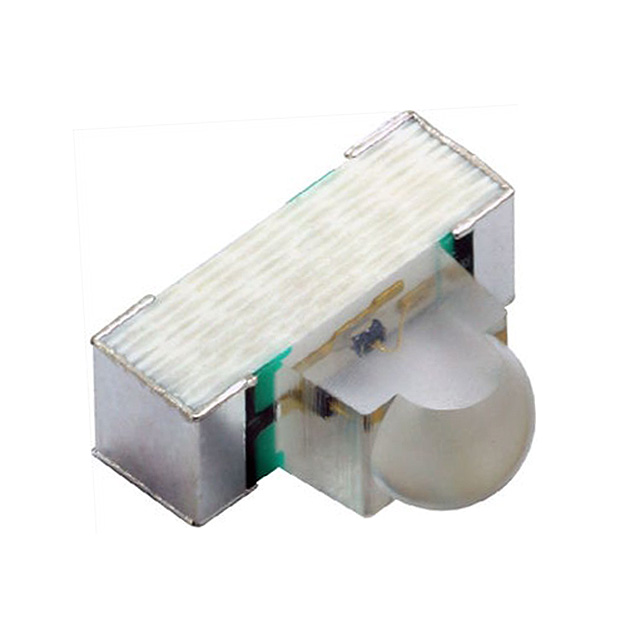

VSMY14940

产品分类: 发光二极管
产品描述: Vishay 高速红外线发射二极管, 960nm波长, ±9°半强
供应商型号: VSMY14940
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 发光二极管 VSMY14940

VSMY14940概述

    # 高速红外发光二极管 VSMY14940 技术手册

    1. 产品简介


    VSMY14940 是 Vishay Semiconductors 推出的一款高速红外发光二极管,属于 SurfLight™ 系列产品之一。它采用 GaAlAs 表面发射芯片技术,具有极高辐射强度、高光学功率和高速响应的特点,适合表面贴装(SMD)。VSMY14940 的峰值波长为 940 nm,广泛应用于遥控器、学习型遥控、光电开关和光电断续器等领域。
    主要特点:
    - 波长范围: 940 nm
    - 封装形式: 表面贴装,侧视设计
    - 外形尺寸: 3.0 x 2.51 x 1.2 mm
    - 高可靠性、高辐射功率
    - 窄角度半强度方向角: ± 9°

    2. 技术参数


    以下是 VSMY14940 的关键技术规格和性能参数:
    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 峰值波长 | IF = 70 mA | 920 | 940 | 960 | nm |
    | 辐射强度(典型值) | Ie 90 mW/sr|
    | 半强度角 | - | - | ± 9 | - | deg |
    | 上升时间 | IF = 70 mA | - | 5 | - | ns |
    | 下降时间 | IF = 70 mA | - | 6 | - | ns |
    其他关键参数包括:
    - 工作温度范围:-40°C 至 +85°C
    - 脉冲电流操作支持
    - 表面安装地板寿命:168 小时,根据 J-STD-020,MSL 3

    3. 产品特点和优势


    VSMY14940 的独特功能和优势使其在市场上具有较强的竞争力:
    - 高速响应: 支持高脉冲电流操作,适合需要快速响应的应用场景。
    - 高辐射强度: 具有极高的辐射强度和光学功率,适用于光电探测和通信领域。
    - 宽工作温度范围: 可在极端温度条件下稳定运行。
    - 封装紧凑: 仅 3.0 x 2.51 x 1.2 mm 的尺寸使其适合空间受限的设计。
    - 高可靠性: 符合严格的工业标准,适合长期使用。

    4. 应用案例和使用建议


    应用案例:
    - 远程控制: VSMY14940 可用于 38 kHz 的红外遥控器,确保信号传输的稳定性和准确性。
    - 学习型遥控器: 通过精确的光束控制,实现复杂的学习模式。
    - 光电开关: 适用于光电断续器,提供高精度的光电检测。
    使用建议:
    - 在使用 VSMY14940 进行远程控制时,确保电路设计能够支持其高速响应特性,以避免信号延迟。
    - 在高温环境下使用时,需注意散热设计,确保器件正常工作。

    5. 兼容性和支持


    VSMY14940 可与其他 Vishay 系列产品及通用 SMD 设备兼容。Vishay 提供全面的技术支持和售后服务,包括在线技术支持(emittertechsupport@vishay.com)和详细的产品文档。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题:如何存储 VSMY14940?
    解决: 将器件存放在防潮包装袋中,并确保存储环境温度低于 30°C,相对湿度小于 60%。
    - 问题:焊接时温度过高怎么办?
    解决: 遵循推荐的焊接曲线,温度不超过 260°C,焊接时间不超过 10 秒。

    7. 总结和推荐


    综合评估:
    VSMY14940 是一款高性能、高可靠性的红外发光二极管,特别适合对高速响应和高辐射强度有要求的应用场景。其紧凑的封装和宽广的工作温度范围使其成为众多领域的理想选择。
    是否推荐:
    强烈推荐! VSMY14940 的出色性能和可靠性使其在遥控器、光电开关和其他光电器件领域具有显著优势,是值得信赖的选择。
    更多详细信息,请访问 [Vishay 官方网站](www.vishay.com)。

VSMY14940参数

参数
透镜形状 圆形
波长 940nm
测试电流 70mA
显示颜色 红色
视角 18°
透镜类型 透明
Vf-正向电压 1.48V
长*宽*高 3.2mm*1.2mm*2.51mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMY14940厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY14940数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMY14940 VSMY14940数据手册

VSMY14940封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.152
200+ ¥ 1.0856
500+ ¥ 1.0022
1500+ ¥ 0.92
3000+ ¥ 0.912
库存: 45000
起订量: 100 增量: 1500
交货地:
最小起订量为:100
合计: ¥ 115.2
