VSMB2020X01

产品分类: 发光二极管
产品描述: Vishay 红外发光二极管, 940nm波长
供应商型号: 31M-VSMB2020X01
供应商: 云汉优选
标准整包数: 1

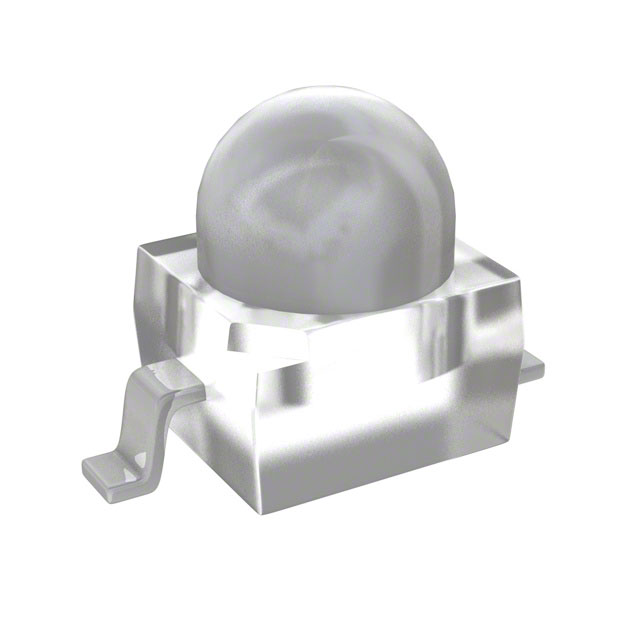

VISHAY INTERTECHNOLOGY 发光二极管 VSMB2020X01

VSMB2020X01概述

    高速红外发光二极管产品手册

    产品简介


    VSMB2000X01 和 VSMB2020X01 系列是由 Vishay Semiconductors 生产的高速红外发光二极管(Infrared Emitting Diodes),峰值波长为 940 nm,采用 GaAlAs (DH) 技术制造。它们适用于表面贴装(SMD),并且在高辐射功率和高速度方面表现出色。这些二极管广泛应用于数据传输、微型光屏障、光电传感器和光学开关等领域。

    技术参数


    - 基本特征(Tamb = 25°C)
    - 峰值波长:λp = 940 nm
    - 正向电压:IF = 100 mA,tp = 20 ms 时,VF = 1.15 ~ 1.35 V
    - 反向电流:VR = 5 V 时,IR = 10 μA
    - 正向电流:IF = 100 mA 时,峰值辐射强度 Ie = 40 mW/sr
    - 半强度角:φ = ± 12°
    - 结温:Tj = 100°C
    - 工作温度范围:Tamb = -40 ~ +85°C
    - 储存温度范围:Tstg = -40 ~ +100°C
    - 瞬态热阻:J-STD-051,引脚长度 7 mm,焊接到 PCB 上,RthJA = 250 K/W
    - 绝对最大额定值
    - 反向电压:VR = 5 V
    - 正向电流:IF = 100 mA
    - 峰值正向电流:tp/T = 0.5,tp = 100 μs 时,IFM = 200 mA
    - 瞬态正向电流:tp = 100 μs 时,IFSM = 1 A
    - 功率耗散:PV = 160 mW
    - 结温:Tj = 100°C
    - 操作温度范围:Tamb = -40 ~ +85°C
    - 存储温度范围:Tstg = -40 ~ +100°C
    - 焊接温度:t ≤ 5 s 时,Tsd = 260°C

    产品特点和优势


    VSMB2000X01 和 VSMB2020X01 系列具有以下显著特点和优势:
    - 表面贴装型封装:符合 AEC-Q101 标准,适合高可靠性应用。
    - 高辐射功率和高强度:峰值辐射强度可达 40 mW/sr,适合高脉冲电流操作。
    - 低正向电压:降低功耗,提高能效。
    - 终端配置:有鸥翼形和逆鸥翼形两种选项,方便不同安装需求。
    - 高集成度:与检测器 VEMD2000X01 系列匹配,便于组装和测试。
    - 环保合规:符合 RoHS 和 WEEE 标准,无铅化生产。

    应用案例和使用建议


    VSMB2000X01 和 VSMB2020X01 主要应用于:
    - IrDA 兼容的数据传输系统
    - 小型光屏障系统
    - 光电开关和编码器
    使用建议:
    1. 环境温度控制:确保工作温度不超过限定范围,以避免热稳定性问题。
    2. 正向电流限制:在使用过程中要注意正向电流不要超过 100 mA 的限制,以防止过热。
    3. 焊接条件:遵循 J-STD-020 标准进行焊接,避免温度过高造成损坏。

    兼容性和支持


    VSMB2000X01 和 VSMB2020X01 系列与 VEMD2000X01 系列的检测器相匹配,适合高精度和高性能的应用。Vishay 提供全面的技术支持,包括详细的使用手册和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致器件损坏 | 控制工作温度,确保在规定的范围内使用 |
    | 输出信号不稳定 | 调整驱动电路,保证正确的正向电流和电压 |
    | 设备无法正常启动 | 检查连接线和电源,确保正确无误 |

    总结和推荐


    VSMB2000X01 和 VSMB2020X01 系列红外发光二极管凭借其高可靠性、高效能和广泛的适用范围,在红外应用领域具有很强的市场竞争力。特别是在数据传输和光电传感领域,这些二极管表现尤为出色。总体而言,推荐使用这些高性能红外发光二极管以满足各种严苛的应用需求。

VSMB2020X01参数

参数
显示颜色 红色
视角 24°
透镜类型 透明
Vf-正向电压 1.35V
透镜形状 圆形
波长 940nm
测试电流 100mA
长*宽*高 2.3mm*2.3mm*2.82mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VSMB2020X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMB2020X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMB2020X01 VSMB2020X01数据手册

VSMB2020X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.0389
30+ ¥ 1.7903
100+ ¥ 1.5913
500+ ¥ 1.4422
1000+ ¥ 1.293
3000+ ¥ 1.2532
库存: 10200
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.03
