首页  >  产品百科  >  PATT0603E1000BGT1

PATT0603E1000BGT1

产品分类: 贴片电阻
产品描述: 100Ω ±0.1% 150mW ±25ppm/℃ 0603 贴片安装 1.63mm*810μm*460μm
供应商型号: TS-PATT0603E1000BGT1
供应商: 海外现货
标准整包数: 1000

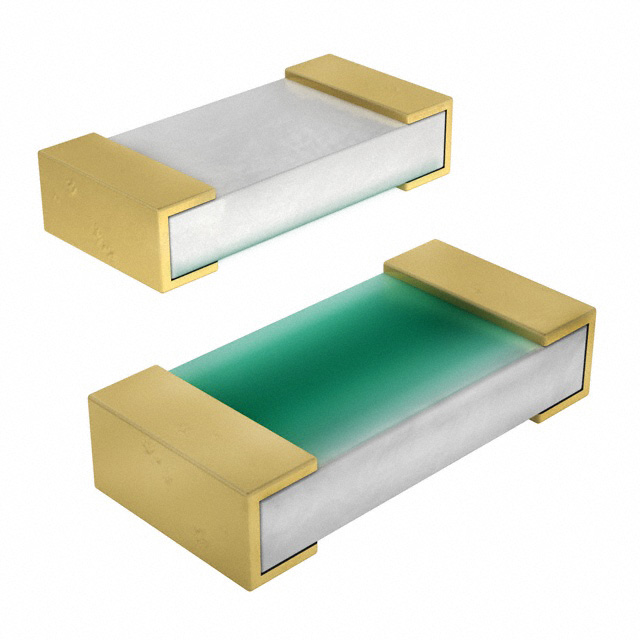

VISHAY INTERTECHNOLOGY 贴片电阻 PATT0603E1000BGT1

PATT0603E1000BGT1概述

    Vishay Dale Thin Film Precision Automotive High Temperature Chip Resistor

    1. 产品简介


    Vishay Dale Thin Film 系列电阻器是一款高精度、适用于汽车应用的厚膜芯片电阻器。它经过AEC-Q200认证,能够在高达155°C的全额定功率下工作。这些电阻器采用先进的钽氮化物薄膜材料,在氧化铝基板上制成,具备卓越的性能和可靠性。

    2. 技术参数


    - 电阻范围: 1.0 Ω 至 1 MΩ
    - 温度系数: ±25 ppm/°C 到 ±100 ppm/°C (-55 °C 至 +175 °C)
    - 容差: ±0.1% 至 ±1.0% (+25 °C)
    - 稳定性: ±0.2%(1000 小时,155 °C,100% 额定功率)
    - 电压系数: 小于 0.1 ppm/V
    - 工作电压: 75 V
    - 操作温度范围: -55 °C 至 +250 °C
    - 储存温度范围: -55 °C 至 +250 °C
    - 噪声水平: < -30 dB
    - 引脚构造: 包括粘合层、耐腐蚀镍屏障和与高温焊料系统兼容的镀金层

    3. 产品特点和优势


    - 高精度激光调校: 激光调校至任意阻值,精度达到±0.1%。
    - 宽广的工作温度范围: 能够承受极端高温(高达250°C),适合恶劣环境应用。
    - 硫化物抵抗: 符合ASTM B809-95湿气测试标准。
    - 抗静电能力: AEC-Q200-002认证,人体模式抗静电能力强(< 1 kΩ: 1 kV;> 1 kΩ: 2 kV)。

    4. 应用案例和使用建议


    - 汽车电子: 在引擎控制单元(ECU)、传感器和其他需要稳定性和高温度耐受性的关键应用中。
    - 工业控制: 工业自动化设备中,如PLC、电机驱动器等。
    - 消费电子: 手持式设备和便携式仪器仪表。
    使用建议:
    - 热管理: 在高温环境下工作时,确保良好的散热设计以避免过热。
    - 电磁干扰防护: 使用屏蔽措施减少电磁干扰的影响。

    5. 兼容性和支持


    - 兼容性: 可与多种电路和应用平台配合使用,包括汽车级和工业级电路。
    - 支持和维护: Vishay提供详尽的技术文档、应用指南及专业的技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 噪声水平异常高 | 检查是否正确安装并进行必要的焊接工艺 |
    | 长期稳定性不佳 | 检查工作环境,确认是否存在超出规定范围的情况 |

    7. 总结和推荐


    总结: Vishay Dale Thin Film Precision Automotive High Temperature Chip Resistor具备出色的高精度、宽工作温度范围和卓越的稳定性,尤其适合汽车电子和工业控制领域的高要求应用。它经过严格的质量测试,符合多项国际标准,具备良好的市场竞争力。
    推荐: 强烈推荐在需要高性能电阻器的应用中使用此产品,特别是那些需要在极端环境中工作的场合。

PATT0603E1000BGT1参数

参数
电阻值 100Ω
精度 ±0.1%
额定功率 150mW
温度系数 ±25ppm/℃
长*宽*高 1.63mm*810μm*460μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PATT0603E1000BGT1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PATT0603E1000BGT1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PATT0603E1000BGT1 PATT0603E1000BGT1数据手册

PATT0603E1000BGT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6185 ¥ 5.2576
库存: 3000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 5257.6
直接购买
加入购物车
