VSMY2940G

产品分类: 发光二极管
产品描述: Vishay 红外发光二极管
供应商型号: 30C-VSMY2940G 2-SMD,鸥翼
供应商: 云汉优选
标准整包数: 1

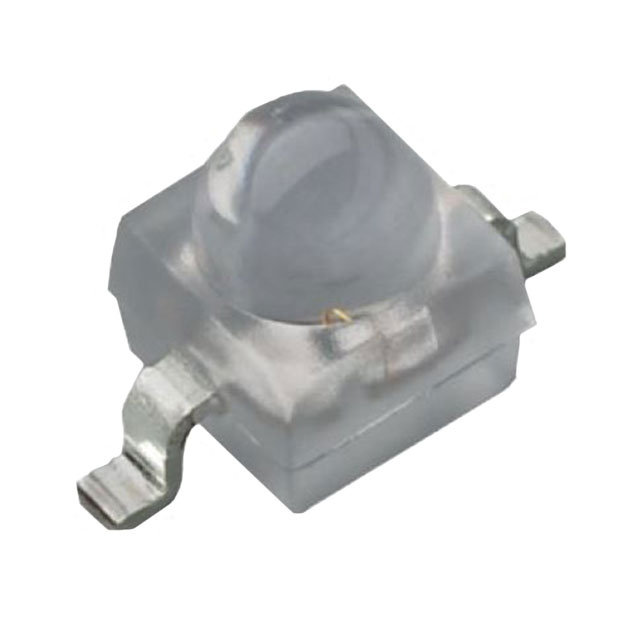

VISHAY INTERTECHNOLOGY 发光二极管 VSMY2940G

VSMY2940G概述

    高速红外发光二极管(VSMY2940RG 和 VSMY2940G)

    产品简介


    Vishay Semiconductor公司的VSMY2940系列高速红外发光二极管(IR LED)是一种基于GaAlAs表面发射芯片技术的产品,专为表面贴装设计(SMD)。这些二极管的峰值波长为940纳米,适用于微型光屏障、光电开关、接近传感器和其他多种应用场合。

    技术参数


    - 峰值波长:λp = 940 nm
    - 峰值电流:IFM = 200 mA
    - 峰值功率耗散:PV = 180 mW
    - 最大反向电压:VR = 5 V
    - 最大正向电流:IF = 100 mA
    - 半强度角:ϕ = ± 10°
    - 上升时间:tr = 10 ns
    - 工作温度范围:Tamb = -40°C to +85°C
    - 存储温度范围:Tstg = -40°C to +100°C
    - 热阻:RthJA = 250 K/W

    产品特点和优势


    - 高辐射功率和高强度:这些二极管具有出色的辐射功率和高强度,特别适合需要高输出的应用。
    - 高速响应:出色的响应速度使它们能够在光栅和传感器系统中实现快速信号传输。
    - 极端可靠性:采用先进的封装技术,确保长期稳定运行和可靠性。
    - 紧凑尺寸:2.3 x 2.3 x 2.8毫米的小尺寸便于安装和集成到各种设备中。

    应用案例和使用建议


    - 微型光屏障:这些二极管适用于需要精确对准的小型光屏障系统。
    - 光电开关:由于其高频操作能力,这些二极管是光电开关的理想选择。
    - 接近传感器:它们的高度灵敏度使得它们成为检测物体接近的完美选择。
    使用建议:
    1. 在极端环境下工作时,确保环境温度不超过规定的最大值。
    2. 使用适当的封装技术来减少电磁干扰,确保信号传输的质量。

    兼容性和支持


    - 封装形式:可选GW(VSMY2940RG)或RGW(VSMY2940G)封装。
    - 订购信息:均以6000个为一盘,卷带式包装。最小订单量为6000个。
    - 厂商支持:请联系技术支持团队(emittertechsupport@vishay.com)获取更多帮助。

    常见问题与解决方案


    1. 如何处理焊接温度过高导致的问题?
    - 确保焊接温度不超过260°C,并且按照图9中的再流焊工艺进行焊接。

    2. 如何防止潮气吸收导致损坏?
    - 在使用前确保从干燥袋中取出并尽快进行焊接。如果已经受潮,需要先在指定条件下进行干燥。

    总结和推荐


    VSMY2940系列高速红外发光二极管以其高可靠性、高强度辐射功率和卓越的响应速度,在光栅、光电开关和接近传感器等领域表现出色。其紧凑的设计和高兼容性使其成为广泛应用的理想选择。强烈推荐在需要高速、高精度光传输的应用中使用此产品。

VSMY2940G参数

参数
测试电流 100mA
显示颜色 红色
视角 20°
透镜类型 透明
Vf-正向电压 1.55V
透镜形状 圆形
波长 940nm
长*宽*高 2.3mm*2.3mm*2.77mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMY2940G厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY2940G数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMY2940G VSMY2940G数据手册

VSMY2940G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.388
100+ ¥ 2.717
500+ ¥ 2.475
1500+ ¥ 2.321
3000+ ¥ 2.222
6000+ ¥ 2.112
库存: 6000
起订量: 1 增量: 6000
交货地:
最小起订量为:1
合计: ¥ 3.38
