WSL25127L000FEA

产品分类: 贴片电阻
产品描述: 7mΩ ±1% 1W ±75ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: C511006
供应商: 国内现货
标准整包数: 5

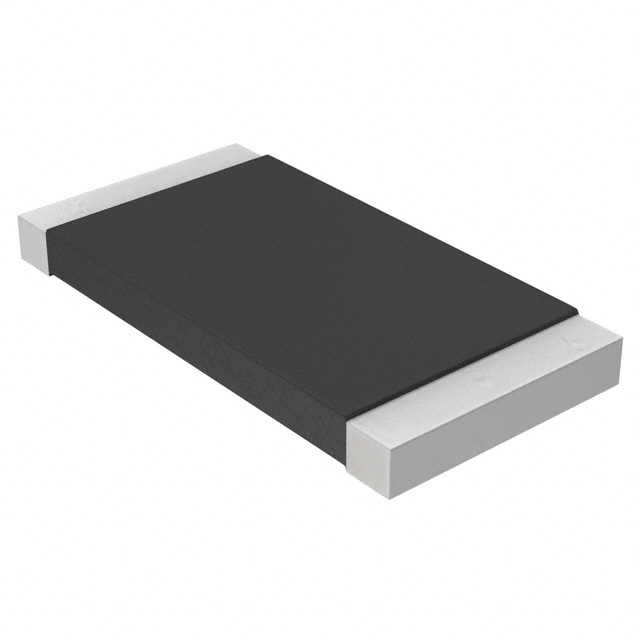

VISHAY INTERTECHNOLOGY 贴片电阻 WSL25127L000FEA

WSL25127L000FEA概述

    Vishay Dale Power Metal Strip® Resistors: Low Value Surface Mount Resistors

    1. 产品简介


    Vishay Dale 的 Power Metal Strip® 系列电阻器专为各种电流检测、电压分压和脉冲应用而设计。这些低值表面贴装电阻器(值低至 0.0005 Ω)采用全焊接结构,具有非常低的感抗(0.5 nH 至 5 nH),低热电动势(< 3 μV/°C),且在高硫环境中不受影响。特别适合于需要高精度和高可靠性的应用场合。

    2. 技术参数


    - 尺寸范围:0603 到 2816
    - 功率额定值:0.1 W 至 2.0 W
    - 阻值范围:0.0005 Ω 至 0.5 Ω
    - 容差:±0.5% 和 ±1.0%
    - 温度系数:包括终端在内的组件温度系数(TCR)为 ±75 ppm/°C 至 ±400 ppm/°C
    - 操作温度范围:-65°C 至 +170°C
    - 最大工作电压:由功率和阻值决定
    - 重量:根据尺寸,典型重量从 1.9 g/1000 到 118 g/1000 不等

    3. 产品特点和优势


    - 全焊接结构:理想适用于电流检测、电压分压和脉冲应用
    - 低感抗:0.5 nH 至 5 nH,适用于高频电路
    - 低热电动势:< 3 μV/°C,减少误差
    - 高稳定性:AEC-Q200 认证,适用于汽车和其他严苛环境
    - 高耐硫性:不受高硫环境的影响

    4. 应用案例和使用建议


    这些电阻器广泛应用于电源转换、电机控制、汽车电子、通讯设备等领域。例如,在电源转换器中,它们可以用于电流检测和电压分压,以确保系统的稳定性和准确性。使用建议包括:
    - 选择合适的尺寸:根据具体应用选择适当的尺寸(如 0603 或 2512)
    - 注意散热:大功率应用需考虑散热设计
    - 遵循焊接标准:确保良好的焊接质量和可靠性

    5. 兼容性和支持


    - 兼容性:这些电阻器与其他标准表面贴装技术兼容,可以轻松集成到现有设计中
    - 支持:Vishay 提供详尽的技术文档和设计工具,如 3D 模型和焊接剖面推荐,帮助用户更好地理解和使用这些产品

    6. 常见问题与解决方案


    - Q: 阻值不准确怎么办?
    - A: 首先检查焊接质量和周围环境,必要时更换电阻器
    - Q: 热稳定性不足如何处理?
    - A: 考虑使用更高功率的型号或增加散热措施

    7. 总结和推荐


    综上所述,Vishay Dale 的 Power Metal Strip® 电阻器具有出色的稳定性和可靠性,特别适合需要高精度和高性能的应用。其丰富的规格选择和优良的设计使其成为各种应用的理想选择。强烈推荐使用这些电阻器以确保系统性能和长期可靠性。

WSL25127L000FEA参数

参数
电阻值 7mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL25127L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL25127L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL25127L000FEA WSL25127L000FEA数据手册

WSL25127L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
