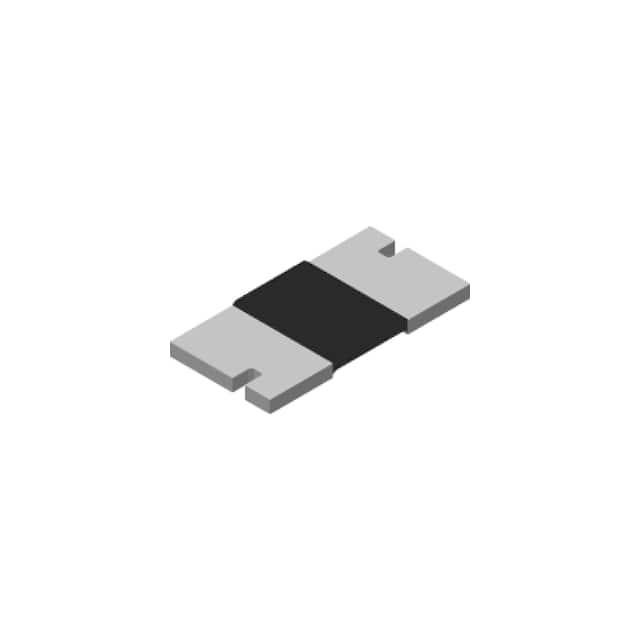

WSK25124L000FEA

产品分类: 贴片电阻
产品描述: 4mΩ ±1% 1W ±75ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: 541-WSK25124L000FEATR-ND
供应商: Digi-Key
标准整包数: 2000
VISHAY INTERTECHNOLOGY 贴片电阻 WSK25124L000FEA

WSK25124L000FEA概述

    # Vishay Dale WSK2512 电子元器件技术手册

    1. 产品简介


    Vishay Dale 的 WSK2512 是一款采用 Power Metal Strip® 技术设计的电阻器,以其卓越的低阻值(最低可达 0.0005 Ω)和高精度(1% 容差下最小可达到 0.0005 Ω)而闻名。这款电阻器主要用于表面贴装技术(SMT),适合各种电流检测、电压分压和脉冲应用。其独特之处在于四端设计,能够有效提高精度并降低温度系数,特别适用于需要精确控制的小型电子系统。
    主要功能
    - 高精度:实现极低阻值下的高精度测量。
    - 优异的热稳定性和耐硫化能力:能够在高温及高硫环境中稳定工作。
    - 低电感设计:典型值为 0.5 nH 至 5 nH,适合高频应用。
    应用领域
    - 工业自动化控制
    - 汽车电子
    - 通信设备
    - 医疗仪器
    - 航空航天

    2. 技术参数


    以下是 Vishay Dale WSK2512 的关键技术参数:
    | 参数名称 | 单位 | 值范围 |
    |
    | 尺寸 | (英寸/毫米) | 2512 (6.35 x 3.18 x 0.64 mm) |
    | 功率额定值 | W | 1.0 |
    | 温度系数 | ppm/°C | ±35 至 ±75(依据阻值区间) |
    | 工作温度范围 | °C | -65 至 +170 |
    | 最大工作电压 | V | (P × R)^(1/2) |
    | 标准阻值范围 | Ω | 0.0005 至 0.2 |
    其他电气特性:
    - 精度等级:±0.1%、±0.5% 和 ±1.0%
    - 包装形式:无铅包装(EB 和 EA),每卷 1000 件
    - 特殊标记方式:电阻值+容差

    3. 产品特点和优势


    Vishay Dale WSK2512 具备多项显著的技术优势:
    1. 四端设计:提供更高的测量精度,确保阻值变化更小。
    2. 低温度系数:<20 ppm/°C,使设备在宽温范围内保持稳定的性能。
    3. 耐腐蚀性强:通过特殊结构设计,能有效抵抗高硫环境影响。
    4. 高可靠性:经过 AEC-Q200 认证,符合严格的汽车级标准。
    5. 极低电感:0.5 nH 至 5 nH 的低电感值使其非常适合高频电路设计。

    4. 应用案例和使用建议


    应用案例
    - 在电动汽车电池管理系统中用于电流检测。
    - 作为精密电源电路中的分流器。
    - 应用于雷达和无线通信系统的高频率信号处理。
    使用建议
    - 在安装时需注意焊盘尺寸与电阻器的匹配性,以确保良好的焊接效果。
    - 对于低阻值(如 0.0005 Ω)的型号,建议进行多次测试校准,以验证其实际表现是否符合预期。
    - 若需长时间工作在极端条件下,务必关注温度和湿度的变化对产品的影响。

    5. 兼容性和支持


    Vishay Dale 提供了丰富的配套资源和技术支持:
    - 提供详细的 3D 模型下载链接,便于集成到设计软件中。
    - 提供全面的电气连接指导文档。
    - 通过官网(www.vishay.com)获取更多关于汽车级产品的详细信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品安装后阻值偏差较大 | 检查焊接工艺是否符合要求;重新校准设备。 |
    | 工作过程中出现异常发热现象 | 检查负载电流是否超出额定值;增加散热措施。 |

    7. 总结和推荐


    Vishay Dale WSK2512 是一款高性能的电子元器件,凭借其精准的阻值控制、优异的稳定性以及广泛的应用适应性,在工业和消费类电子产品中都表现出色。无论是从精度还是耐用性来看,它都非常值得推荐用于各类严苛环境下的应用场合。
    如果您正在寻找一款高效、可靠的电阻器来满足复杂的设计需求,那么 Vishay Dale WSK2512 将是一个明智的选择!

WSK25124L000FEA参数

参数
电阻值 4mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
