首页  >  产品百科  >  TNPW04026K81BEED

TNPW04026K81BEED

产品分类: 贴片电阻
产品描述: 6.81KΩ ±0.1% 100mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: F-TNPW04026K81BEED
供应商: 海外现货
标准整包数: 10000

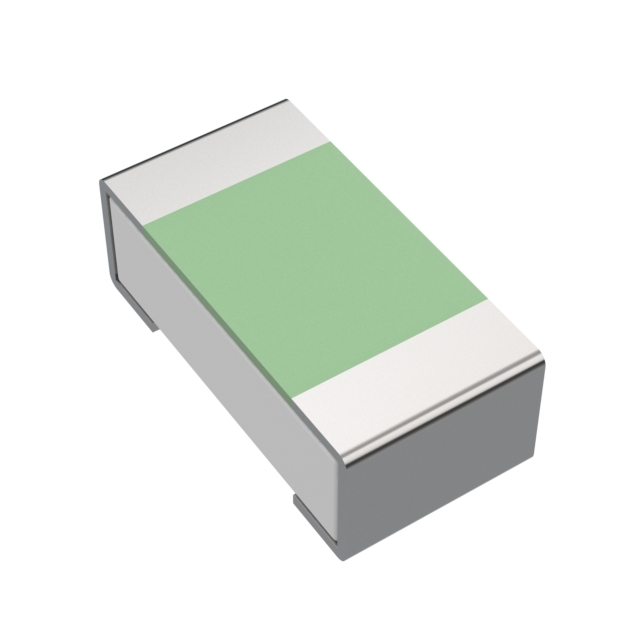

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW04026K81BEED

TNPW04026K81BEED概述

    高稳定性薄膜扁平芯片电阻 —— TNPW e3

    产品简介


    Vishay推出的TNPW e3高稳定性薄膜扁平芯片电阻是一款适用于现代电子设备的优质选择。这些电阻具有卓越的可靠性和稳定性,非常适合用于测试和测量设备、医疗设备、工业设备及汽车领域。

    技术参数


    | 参数 | 规格 |

    | 电阻范围 | 10Ω至3.01MΩ |
    | 电阻精度 | ±1%、±0.5%、±0.1% |
    | 温度系数 | ±50 ppm/K、±25 ppm/K、±15 ppm/K、±10 ppm/K |
    | 额定功耗(P70) | 0.100 W至0.500 W |
    | 最大操作电压 | 50V至200V |
    | 最大薄膜温度 | 155°C |
    | 操作温度范围 | -55°C至155°C |
    | 绝缘耐压(1分钟) | 75V至300V |
    | 失效率(FITobserved)| ≤ 0.1 × 10^-9/h |

    产品特点和优势


    - 卓越的防潮能力:能够在85°C和85%相对湿度环境下保持良好性能。
    - 优异的整体稳定性:在各种环境条件下,经过1000小时运行后变化率不超过0.05%。
    - 通过AEC-Q200认证:适用于0402至1206尺寸的产品,满足汽车级标准。
    - 硫化物抗性验证:根据ASTM B 809标准进行验证。
    - 可选单批次日期代码:确保产品质量的一致性和追溯性。

    应用案例和使用建议


    这些电阻广泛应用于各种精密仪器和设备中。例如,在医疗设备中,它们可用于监测和控制生物信号;在工业设备中,可以用于调节电机速度和电流;在汽车电子系统中,可用于信号处理和数据传输。
    使用建议:
    - 在安装时应保证电路板的热阻足够低,以避免电阻温度过高。
    - 在实际应用中应注意散热,避免因长时间高温导致性能下降。
    - 定期进行电阻值检测,确保设备正常运行。

    兼容性和支持


    这些电阻完全符合RoHS标准,并且可以与无铅和含铅焊接过程兼容。包装形式多样,包括纸带和塑料带包装,便于自动化装配。如果需要SnPb终止镀层版本,可以通过特定的订购方式获得。

    常见问题与解决方案


    - 问题1:长时间高温工作导致电阻值变化?
    解决方案:定期检查电阻值,并在必要时进行更换。

    - 问题2:出现噪声干扰?
    解决方案:检查电路设计,增加滤波元件。
    - 问题3:焊点出现问题?
    解决方案:确保焊接工艺正确,使用适当的焊接材料。

    总结和推荐


    总体来看,TNPW e3高稳定性薄膜扁平芯片电阻以其出色的稳定性和可靠性成为市场上极具竞争力的产品。其在各种苛刻的应用环境中表现出色,非常适合于要求高精度和长期稳定性的应用场景。强烈推荐给那些需要高性能电阻的用户。

TNPW04026K81BEED参数

参数
电阻值 6.81KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW04026K81BEED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW04026K81BEED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW04026K81BEED TNPW04026K81BEED数据手册

TNPW04026K81BEED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0338 ¥ 0.2865
20000+ $ 0.0335 ¥ 0.2839
30000+ $ 0.0332 ¥ 0.2814
库存: 120000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 2865
直接购买
加入购物车
