RL20S102GB14

产品分类: 通孔电阻
产品描述: 1KΩ ±2% 500mW ±200ppm/℃ 通孔安装 9.53mm(长度)
供应商型号: 71-RL20S-G-1K
供应商: Mouser
标准整包数: 1

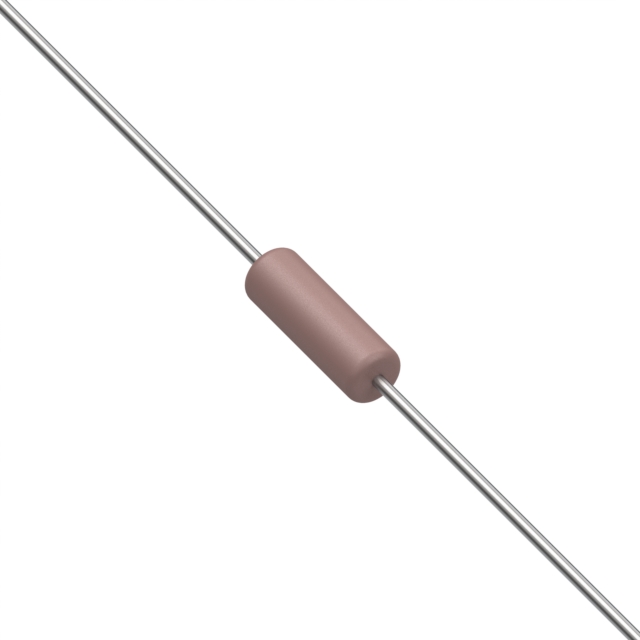

VISHAY INTERTECHNOLOGY 通孔电阻 RL20S102GB14

RL20S102GB14概述

    Vishay Dale CMF Metal Film Resistors: Comprehensive Overview

    1. 产品简介


    Vishay Dale CMF系列金属膜电阻器是专为军事用途设计的产品,符合MIL-R-10509和MIL-PRF-22684标准。这些电阻器广泛应用于各种高要求的电子设备中,如航空航天、国防系统、以及高可靠性要求的工业设备。该系列电阻器提供了多种型号,包括RN50到RN70及RL07和RL20,能够满足不同应用的需求。

    2. 技术参数


    - 功率额定值:根据不同型号,其额定功率在0.05W至0.75W之间。
    - 最大工作电压:在200V到500V之间变化。
    - 阻值范围:涵盖从10Ω到2.49MΩ的不同阻值范围。
    - 温度系数:分为±100 ppm/°C(D型)、±50 ppm/°C(C型)和±25 ppm/°C(E型)。
    - 绝缘电阻:最小干燥状态下的绝缘电阻≥10^10Ω,潮湿测试后≥10^8Ω。
    - 环境温度范围:-65°C到+175°C。
    - 电气特性:非常低的噪声水平(-40 dB),非常低的电压系数(5 ppm/V)。


    3. 产品特点和优势


    - 低噪声:平均噪声水平仅为0.10 μV/V(频率范围一个数量级),适合高频应用。
    - 低电压系数:在10%至全额定电压范围内测量,电压系数仅为5 ppm/V。
    - 精确控制的温度系数:提供多种温度系数选项,适应不同的温度要求。
    - 防火涂层:采用耐火环氧涂层,提供卓越的防潮保护。
    - 耐久性高:满足军事级别的严苛环境要求,确保长期稳定运行。

    4. 应用案例和使用建议


    - 航空航天:用于飞机上的关键电路,如飞行控制系统,需要高可靠性的电阻器。
    - 国防系统:适用于军用车辆和武器系统的电路,如通信系统和导航设备。
    - 工业设备:在需要高精度和高稳定性的场合,如医疗设备、测量仪器等。
    使用建议:
    - 在设计电路时,要充分考虑环境温度和湿度的影响,选择合适的型号。
    - 对于长期运行的应用,建议定期检查并更换可能老化或损坏的部件。
    - 对于需要极高精度的应用,选择温度系数较低的型号以减少温度漂移。

    5. 兼容性和支持


    - 兼容性:该系列电阻器可以与其他兼容MIL规格的电子元器件一起使用,确保整体系统的互操作性。
    - 技术支持:如果遇到技术问题,可联系Vishay的技术支持团队(ff2aresistors@vishay.com),获取专业的帮助和指导。
    - 包装和供应:多种包装形式可供选择,包括热焊锡浸渍、非磁性材料等,确保在不同应用环境下的适用性。

    6. 常见问题与解决方案


    - Q: 电阻器在高湿度环境中稳定性如何?
    - A: 阻值变化很小,得益于出色的防潮性能,即使在潮湿环境下也能保持高稳定性。

    - Q: 是否适用于极端温度环境?
    - A: 是的,这些电阻器能够在-65°C至+175°C的宽广温度范围内稳定工作,适用于极端温度条件下的应用。
    - Q: 如何处理焊接过程中的问题?
    - A: 使用合适的焊接工艺,遵循MIL-R-10509和MIL-PRF-22684标准,确保焊接后的电阻器仍然能够保持其电气特性和机械强度。

    7. 总结和推荐


    总体而言,Vishay Dale CMF金属膜电阻器以其优异的电气性能、宽泛的工作温度范围以及高度的可靠性,在各种高要求的应用场景中表现突出。它们非常适合需要高精度和高可靠性的场合,如航空航天、国防系统和工业自动化。对于追求高性能、高可靠性的工程师来说,这些电阻器是一个值得信赖的选择。强烈推荐在相关项目中使用这些产品。

RL20S102GB14参数

参数
电阻值 1KΩ
精度 ±2%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9.53mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RL20S102GB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RL20S102GB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RL20S102GB14 RL20S102GB14数据手册

RL20S102GB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
