RWM06221802JA15E1

产品分类: 通孔电阻
产品描述: 18KΩ ±5% 7W ±75ppm/℃ 导线安装 18mm(长度)
供应商型号: 4853145
供应商: 欧时
标准整包数: 5

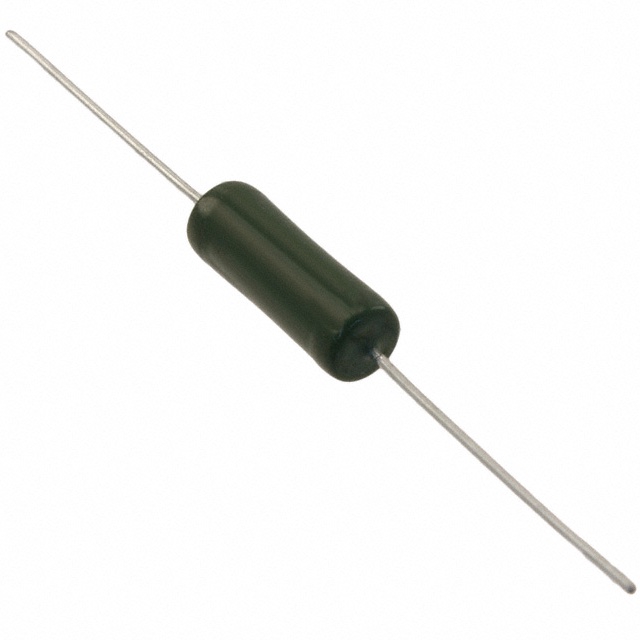

VISHAY INTERTECHNOLOGY 通孔电阻 RWM06221802JA15E1

RWM06221802JA15E1概述

    Vishay Sfernice RWM Series Enamelled Wirewound Power Resistors

    1. 产品简介


    Vishay Sfernice的RWM系列电位器是经过超过50年经验积累和不断改进的产品,适用于AC或DC应用。这种电位器采用专有的高温烧结珐琅涂层,保证了高可靠性和抗腐蚀性。RWM系列电阻器广泛应用于各种工业控制、电源转换和测试测量设备等领域。

    2. 技术参数


    - 尺寸(单位:毫米)
    - RWM 4 x 10: A=12, ØB=5.5, 重量: 1g
    - RWM 4 x 22: A=22.1, ØB=5.5, 重量: 2g
    - RWM 5 x 26: A=24.7, ØB=7.4, 重量: 3g
    - RWM 6 x 22: A=18, ØB=6.5, 重量: 2.2g
    - RWM 8 x 26: A=24.7, ØB=7.4, 重量: 3g
    - RWM 6 x 34: A=33.7, ØB=7.4, 重量: 4g
    - RWM 8 x 34: A=33.7, ØB=7.4, 重量: 4g
    - RWM 8 x 45: A=45.8, ØB=9.4, 重量: 8g
    - RWM 10 x 45: A=45.8, ØB=9.4, 重量: 8g
    - RWM 10 x 64: A=63.8, ØB=9.4, 重量: 14g
    - RWM 10 x 65: A=63.8, ØB=9.4, 重量: 14g
    - 额定功率和电气规格
    - RWM 4 x 10: 0.1至10kΩ,额定功率3W,极限元件电压120V,公差±1%、±2%、±5%
    - RWM 4 x 22: 0.1至16kΩ,额定功率5W,极限元件电压300V,公差±1%、±2%、±5%
    - RWM 5 x 26: 0.1至27kΩ,额定功率7W,极限元件电压350V,公差±1%、±2%、±5%
    - RWM 6 x 22: 0.1至39kΩ,额定功率7W,极限元件电压350V,公差±1%、±2%、±5%
    - RWM 8 x 26: 0.1至27kΩ,额定功率8W,极限元件电压500V,公差±1%、±2%、±5%
    - RWM 6 x 34: 0.33至36kΩ,额定功率8W,极限元件电压500V,公差±1%、±2%、±5%
    - RWM 8 x 34: 0.33至36kΩ,额定功率11W,极限元件电压650V,公差±1%、±2%、±5%
    - RWM 8 x 45: 0.47至62kΩ,额定功率11W,极限元件电压650V,公差±1%、±2%、±5%
    - RWM 10 x 45: 0.47至62kΩ,额定功率25W,极限元件电压800V,公差±1%、±2%、±5%
    - RWM 10 x 64: 0.68至100kΩ,额定功率25W,极限元件电压800V,公差±1%、±2%、±5%
    - RWM 10 x 65: 0.68至100kΩ,额定功率30W,极限元件电压800V,公差±1%、±2%、±5%

    3. 产品特点和优势


    - 高可靠性:通过长时间验证的可靠性,适用于AC和DC应用。
    - 高耐热性:能够在高达450°C的表面温度下稳定工作。
    - 优异的稳定性:典型漂移为±1.5%,经过1000小时测试后依然保持。
    - 防火性能:具备良好的防火能力。
    - 低阻值可选:提供低至0.1Ω的阻值选项。
    - 焊接结构:所有焊点采用全焊接结构,确保耐用性。
    - 无铅化端子:使用Sn/Ag/Cu端子,符合环保要求。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业控制系统中的负载电阻。
    - 开关电源中的稳压电阻。
    - 测试测量仪器中的参考电阻。
    - 使用建议:
    - 使用高熔点焊锡进行焊接以增强连接可靠性。
    - 对于低阻值电阻器,需注意连接线电阻的影响,并将其计入测量结果。
    - 在通风不良的箱体内安装时,应降低额定功率使用;而在有强制通风的情况下,可以适当增加额定功率。


    5. 兼容性和支持


    - 兼容性:该系列产品在工业应用中具有广泛的兼容性,适用于各种标准规范,如NF C 83-210-001、CECC 40201-001和BS - CECC 40201-002。
    - 支持和服务:如有特殊需求,可联系Vishay Sfernice获取定制化设计和技术支持。

    6. 常见问题与解决方案


    - 问题1:如何确定电阻器的工作环境?
    - 解答:根据具体应用场景选择适合的电阻器型号,参考手册中提供的温度范围和工作条件。
    - 问题2:如何正确使用该电阻器?
    - 解答:遵循手册中的使用建议,特别是在组装配件时要保证适当的间距和散热措施。

    7. 总结和推荐


    综上所述,Vishay Sfernice的RWM系列电位器以其卓越的性能和可靠性在市场上具有很强的竞争力。对于需要高精度、高稳定性和高性能的用户来说,该产品是理想的选择。强烈推荐此系列电阻器用于需要可靠和高效电力管理的应用场景。

RWM06221802JA15E1参数

参数
电阻值 18KΩ
精度 ±5%
额定功率 7W
温度系数 ±75ppm/℃
长*宽*高 18mm(长度)
安装方式 导线安装
零件状态 停产
包装方式 盒装

RWM06221802JA15E1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RWM06221802JA15E1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RWM06221802JA15E1 RWM06221802JA15E1数据手册

RWM06221802JA15E1封装设计

查看详情并下载
Symbol
Footprint
3D Model
