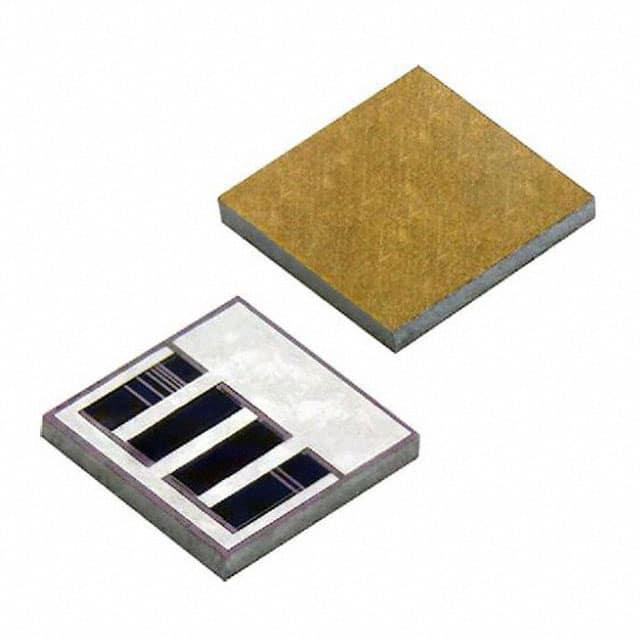

IGBRC3000CJJPCT5

产品分类: 贴片电阻
产品描述: 3Ω ±5% 3W ±500ppm/℃ 0606 贴片安装 1.5mm*1.5mm*300μm
供应商型号: 75-IGBRC3000CJJPCT5
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 IGBRC3000CJJPCT5

IGBRC3000CJJPCT5概述

    Vishay IGBR 高功率背接触电阻技术手册

    产品简介


    Vishay Electro-Films 的IGBR系列高功率背接触电阻(Thin Film, High Power Back-Contact Resistor)是一种利用硅出色的热性能,实现超高功率等级的迷你尺寸薄膜贴片电阻。该产品适用于各种高性能应用场合,如IGBT电源转换器的栅极电阻、LED照明的电流限制、高功率应用及混合装配件等。

    技术参数


    - 总阻值范围: 1.8Ω 至 25Ω
    - 标准容差: ±5%、±10%、±25%
    - 温度系数: ±500 ppm/°C
    - 额定工作温度: -55°C 至 +125°C
    - 最大操作薄膜温度: 200°C
    - 额定工作电压: 75V
    - 击穿电压: 400V
    - 热阻: 2 K/W(典型)
    - 直流功率等级: 最高达4W
    - 负载寿命稳定性: 1000小时后,±1%变化
    - 瞬时过载能力: 5倍额定功率下,±0.25%变化
    - 热冲击测试: MIL-STD-202方法107F,±1%变化
    - 湿气抵抗测试: MIL-STD-202方法106,±0.25%变化
    - 高温暴露: 100小时,+150°C,±0.5%变化
    - 低温操作: -65°C,45分钟,±0.5%变化

    产品特点和优势


    1. 耐温性: 能够承受最高达200°C的操作温度,适合于高热环境。
    2. 高可靠性: 具有良好的负载寿命稳定性和瞬时过载能力。
    3. 小体积: 提供多种小型封装选择(0202至0808),适用于空间受限的应用。
    4. 防水防潮: 通过合理包装可有效防止湿气损害。
    5. 便捷安装: 支持铝线焊接,方便组装和维护。

    应用案例和使用建议


    - IGBT电源转换器的栅极电阻: 可以用于控制IGBT的开关速度,提高效率。
    - LED照明的电流限制: 在LED驱动电路中起到保护作用,避免电流过大导致损坏。
    - 高功率设备: 由于其耐热性和高功率等级,特别适用于需要持续大功率输出的场合。
    - 混合装配件: 适合作为高密度装配件的一部分,节省空间并提高集成度。
    使用建议:
    1. 确保散热良好: 为了保持最佳性能,建议使用高效的散热设计。
    2. 注意湿气防护: 使用防潮包装材料保护组件免受湿气损害。
    3. 遵循推荐连接方式: 建议采用铝线焊接,保证可靠性和耐用性。

    兼容性和支持


    - 兼容性: 可与各种标准引线焊接设备配合使用,满足不同的装配需求。
    - 支持: Vishay提供全面的技术支持和维护服务,确保用户能够获得最佳使用体验。请通过指定邮箱(efi@vishay.com)联系技术支持团队。

    常见问题与解决方案


    1. 高温环境下的热管理:
    - 解决方案: 采用高效的散热片或散热器来降低温度。
    2. 湿气对铝线的影响:
    - 解决方案: 使用合适的封装材料来隔离湿气,防止铝线氧化。
    3. 高湿度环境下的稳定性问题:
    - 解决方案: 确保适当的封装等级和环境湿度控制。

    总结和推荐


    IGBR系列高功率背接触电阻以其卓越的热性能和高可靠性,在高功率应用领域表现出色。其紧凑的设计使其成为空间受限应用的理想选择,同时优异的湿气防护能力使得它在恶劣环境中依然保持稳定性能。综上所述,IGBR系列电阻值得推荐使用。建议在实际应用前进行充分的测试和验证,确保产品符合特定的应用要求。

IGBRC3000CJJPCT5参数

参数
电阻值
精度 ±5%
额定功率 3W
温度系数 ±500ppm/℃
长*宽*高 1.5mm*1.5mm*300μm
通用封装 0606
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IGBRC3000CJJPCT5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IGBRC3000CJJPCT5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY IGBRC3000CJJPCT5 IGBRC3000CJJPCT5数据手册
