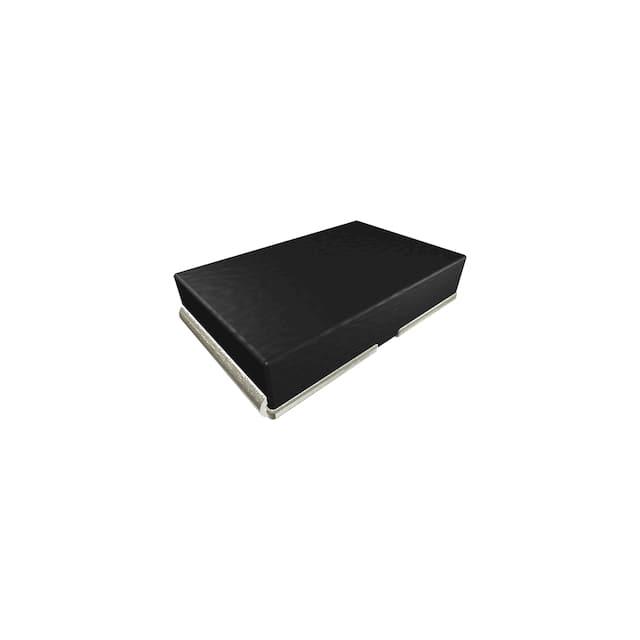

WSHM28183L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±200ppm/℃ 3mΩ 7W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: 30C-WSHM28183L000FEA 2818
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 WSHM28183L000FEA

WSHM28183L000FEA概述

    Vishay Dale WSHM2818 Power Metal Strip Resistor 技术手册

    产品简介


    Vishay Dale 的WSHM2818是一款高性能表面贴装电阻器,专门设计用于高功率(7W)、低阻值(低至0.001Ω)的应用场合。这些电阻器在多种电流感应、电压分压及脉冲应用中表现出色,特别适用于汽车、工业控制、电源管理和通信设备等领域。

    技术参数


    以下是WSHM2818的一些关键技术和电气特性:
    - 额定功率: 7W
    - 电阻值范围: 0.001Ω 至 0.2Ω
    - 温度系数:
    - 1mΩ 至 5.99mΩ:±200ppm/°C
    - 6mΩ 至 200mΩ:±75ppm/°C
    - 电感量: < 5nH
    - 工作温度范围: -65°C 至 +170°C
    - 最大工作电压: 取决于功率/能量耗散,非静电敏感
    - 重量: 167.8g/1000个零件
    - 尺寸: 2818封装,长2.8mm,宽1.8mm,高0.059mm
    - 引脚布局: 见图表

    产品特点和优势


    WSHM2818具有以下几个显著的特点和优势:
    - 增强的热管理: 设计上优化了热能管理,适合高功率应用。
    - 全焊接结构: 具备出色的可靠性和耐久性,适用于各种电流感应、电压分压和脉冲应用。
    - 低电阻值: 使用专有的加工技术实现极低的电阻值。
    - 硫化抗性: 构造设计使其不受高硫环境影响。
    - 超低电感: < 5nH,适合高频应用。
    - 合金电阻元件: 固态金属镍铬或锰铜合金,TCR < 20ppm/°C,低热电动势 < 3μV/°C。
    - 符合AEC-Q200标准: 适用于汽车级应用。

    应用案例和使用建议


    WSHM2818广泛应用于汽车电子、工业控制、电源管理等领域。以下是一些具体的应用场景和使用建议:
    - 汽车电子: 用于电流感应和脉冲应用。
    - 工业控制: 适用于需要精确电流测量的场合。
    - 电源管理: 在大电流环境下稳定工作。
    - 通信设备: 高频应用下的电感优化。
    建议使用时确保焊接工艺符合标准,并考虑热管理和环境条件的影响。

    兼容性和支持


    WSHM2818电阻器支持两种包装代码:
    - EB(无铅):1000件卷盘
    - TB(锡铅):1000件卷盘
    更多详细信息请参考Vishay官方网站的资料库。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1: 电阻值超出允许范围。
    - 解决办法: 检查工作温度和环境条件是否符合要求,进行校准。
    - 问题2: 焊接后出现异常。
    - 解决办法: 确保焊接温度和时间符合标准,检查焊接过程中的缺陷。
    - 问题3: 工作时出现过热。
    - 解决办法: 检查散热措施是否有效,适当降低功率使用。

    总结和推荐


    总体而言,WSHM2818是一款非常适合高功率、低阻值应用的电阻器。它在多个方面都表现出色,具备优异的热管理能力和良好的稳定性。建议在需要高精度、高可靠性的应用场景中使用。
    如果你正在寻找一款能够适应严苛环境并提供稳定表现的表面贴装电阻器,那么WSHM2818将是你的不二之选。

WSHM28183L000FEA参数

参数
温度系数 ±200ppm/℃
精度 ±1%
额定功率 7W
电阻个数 -
引脚数量 -
电阻值 3mΩ
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSHM28183L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHM28183L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSHM28183L000FEA WSHM28183L000FEA数据手册

WSHM28183L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
