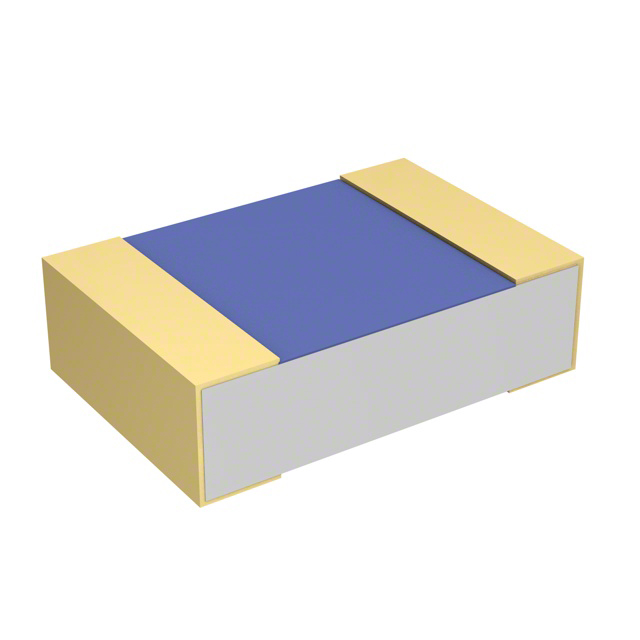

P2TC0402D1000PNTA

产品分类: 其它固定电阻
产品描述: ±0.02% ±2ppm/℃ 100Ω 62.5mW 0402 1mm*600μm*630μm
供应商型号: 716-P2TC0402D1000PNTATR-ND
供应商: Digi-Key
标准整包数: 100
VISHAY INTERTECHNOLOGY 其它固定电阻 P2TC0402D1000PNTA

P2TC0402D1000PNTA概述

    高精度薄膜贴片电阻技术手册

    产品简介


    Vishay Sfernice 的高精度薄膜贴片电阻是一种专门设计用于低噪声和精密应用的产品。这些电阻具备卓越的稳定性、极低的温度系数(可低至5 ppm/°C)以及极低的电压系数(< 0.01 ppm/V),适用于广泛的电阻范围(10 Ω 到 86 MΩ)。它们广泛应用于各种高科技领域,如通信设备、医疗仪器、工业自动化控制系统等。

    技术参数


    以下是关键的技术规格和性能参数:
    - 电阻值范围:10 Ω 至 86 MΩ(根据型号不同)
    - 额定功率:0.040 W 至 2 W(根据不同型号)
    - 额定功率降额:旨在提高稳定性
    - 极限电流电压:最高200 V
    - 公差:± 0.01 % 至 ± 5 %
    - 温度系数:± 5 ppm/°C 至 ± 100 ppm/°C(根据型号和温度范围不同)
    - 工作温度范围:-55 °C 至 +155 °C

    产品特点和优势


    - 负载寿命稳定性:典型0.02 %(70°C下,8000小时)
    - 超低噪声水平:< -35 dB
    - 非常低的电压系数:< 0.01 ppm/V
    - 宽广的阻值范围:覆盖多个型号的广泛应用
    - 非常稳定的温控特性:满足MIL-PRF-55342G标准
    - 防硫化处理:符合ASTM B809-95标准
    - 环保材料:符合RoHS要求

    应用案例和使用建议


    这些高精度薄膜贴片电阻在多个领域得到了广泛应用,例如通信设备、医疗仪器和汽车电子。为了获得最佳性能,建议遵循制造商的焊接指南,并确保电路板设计充分考虑热管理和应力分布。对于极端环境下的应用,可以考虑使用具有增强散热特性的特殊封装选项。

    兼容性和支持


    Vishay Sfernice 提供了多种封装和选项以满足不同应用需求,包括增大端子面积以增强散热能力。此外,所有产品都经过严格测试,以确保符合MIL-PRF-55342G和AEC-Q200标准。公司还提供详尽的文档和技术支持,以帮助客户选择合适的部件并正确使用。

    常见问题与解决方案


    - 问题:在高温环境下,电阻稳定性降低。
    - 解决方案:选择具有良好温度稳定性的高精度型号,如温度系数为± 5 ppm/°C的型号。
    - 问题:噪音问题影响系统性能。
    - 解决方案:选择具有更低噪音特性的型号,如噪音水平< -35 dB的型号。

    总结和推荐


    综上所述,Vishay Sfernice 的高精度薄膜贴片电阻凭借其出色的稳定性和低噪声特性,在精密应用领域表现出色。对于需要极高稳定性和低噪音的应用场合,推荐使用这些产品。然而,在选择具体型号时,应仔细考虑工作条件和特定的应用需求。

P2TC0402D1000PNTA参数

参数
额定功率 62.5mW
电阻个数 -
引脚数量 -
电阻值 100Ω
温度系数 ±2ppm/℃
精度 ±0.02%
长*宽*高 1mm*600μm*630μm
通用封装 0402
包装方式 卷带包装

P2TC0402D1000PNTA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P2TC0402D1000PNTA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY P2TC0402D1000PNTA P2TC0402D1000PNTA数据手册

P2TC0402D1000PNTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 12.1982 ¥ 102.0834
200+ $ 12.1224 ¥ 101.4493
300+ $ 12.0831 ¥ 101.1201
500+ $ 12.0383 ¥ 100.7451
700+ $ 12.0113 ¥ 100.5194
库存: 100
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 10208.34
