首页  >  产品百科  >  VO615A-6X017T

VO615A-6X017T

产品分类: 发光二极管
产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 4针, PDIP封装
供应商型号: H-VO615A-6X017T
供应商: 国内现货
标准整包数: 1000

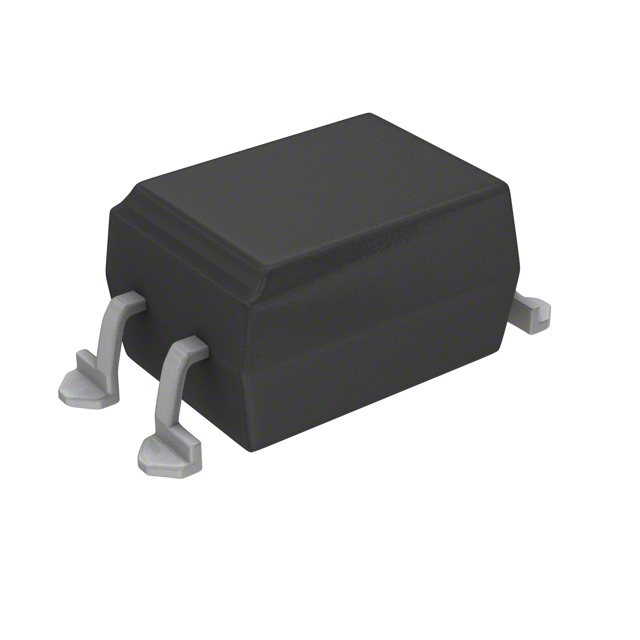

VISHAY INTERTECHNOLOGY 发光二极管 VO615A-6X017T

VO615A-6X017T概述

    VO615A 光电耦合器技术手册

    1. 产品简介


    VO615A 是一款光电耦合器,具有光敏晶体管输出。该产品通过一个砷化镓红外发射二极管与光敏晶体管光学耦合封装在一个四引脚塑料双列直插式封装中。它适用于多种电路设计,用于安全隔离电路,以防止电击。

    2. 技术参数


    - 输入端:
    - 反向电压 \( VR \): 6 V
    - 正向电流 \( IF \): 60 mA
    - 正向浪涌电流(脉宽 \( tp \leq 10 \mu s \)): \( I{FSM} \): 1.5 A
    - 发射二极管功率耗散(25°C): \( P{diss} \): 100 mW
    - 输出端:
    - 集电极-发射极电压 \( V{CEO} \): 70 V
    - 发射极-集电极电压 \( V{ECO} \): 7 V
    - 集电极电流 \( IC \): 50 mA
    - 集电极峰值电流(脉宽 \( tp/T = 0.5 \),\( tp \leq 10 \) ms): \( I{CM} \): 100 mA
    - 输出端功率耗散(25°C): \( P{diss} \): 150 mW
    - 耦合器:
    - 工作环境温度范围:\(-55\)°C 至 \(+110\)°C
    - 存储温度范围:\(-55\)°C 至 \(+125\)°C
    - 焊接温度(距外壳 2 mm,不超过 10 秒): \( T{sld} \): 260°C

    3. 产品特点和优势


    - 温度范围:-55°C 至 +110°C,适应恶劣环境。
    - 高耐压能力:
    - 脉冲耐压 \( V{IOTM} \): 6 kV 峰值
    - 隔离测试电压(部分放电测试电压)\( V{pd} \): 1.6 kV
    - 额定隔离电压(RMS 包含直流)\( V{IOWM} \): 600 V RMS
    - 重复峰值隔离电压 \( V{IORM} \): 850 V 峰值
    - 材料分类:符合定义,请参见 Vishay 网站。

    4. 应用案例和使用建议


    应用领域:
    - 安全防护隔离电路,根据安全标准 II 类(加强隔离)
    - 适合电源应用,如开关电源、线路接收器、计算机外围接口、微处理器系统接口。
    使用建议:
    - 在实际应用中,确保选择正确的引脚配置,如 DIP-4 或 SMD-4。
    - 注意工作环境温度的影响,尤其是在极端温度条件下。
    - 按照标准要求进行焊接,确保可靠性和稳定性。

    5. 兼容性和支持


    - 认证:
    - UL 1577, cUL 1577, BSI, FIMKO, CQC, VDE(选项 1)
    - 兼容性:适用于多种工业和消费类电子产品。
    - 支持:如果需要技术支持,请联系 Vishay 客服。

    6. 常见问题与解决方案


    - Q: 如何正确安装?
    - A: 参考产品手册中的装配说明,按照推荐的焊接条件进行操作。
    - Q: 需要如何保护设备?
    - A: 避免长时间暴露在绝对最大额定值下,否则可能影响可靠性。

    7. 总结和推荐


    总结:
    - VO615A 具有广泛的工作温度范围、高耐压能力和优良的隔离特性,非常适合在安全防护和隔离电路中使用。
    - 该产品通过多项认证,确保了其在高可靠性应用中的适用性。
    推荐:
    - 推荐在需要高稳定性和高可靠性防护隔离的应用中使用 VO615A。

VO615A-6X017T参数

参数
测试电流 -
显示颜色 -
视角 -
透镜类型 -
Vf-正向电压 1.43V
透镜形状 -
波长 -
通用封装 4-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VO615A-6X017T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO615A-6X017T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VO615A-6X017T VO615A-6X017T数据手册

VO615A-6X017T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.083
6000+ ¥ 1.0735
10000+ ¥ 1.064
库存: 28000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 2166
