VSMY5940X01

产品分类: 光纤收发器
产品描述: 940nm 0805 贴片安装
供应商型号: 3263515
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 光纤收发器 VSMY5940X01

VSMY5940X01概述

    高速红外发光二极管 VSMY5940X01 技术手册

    1. 产品简介

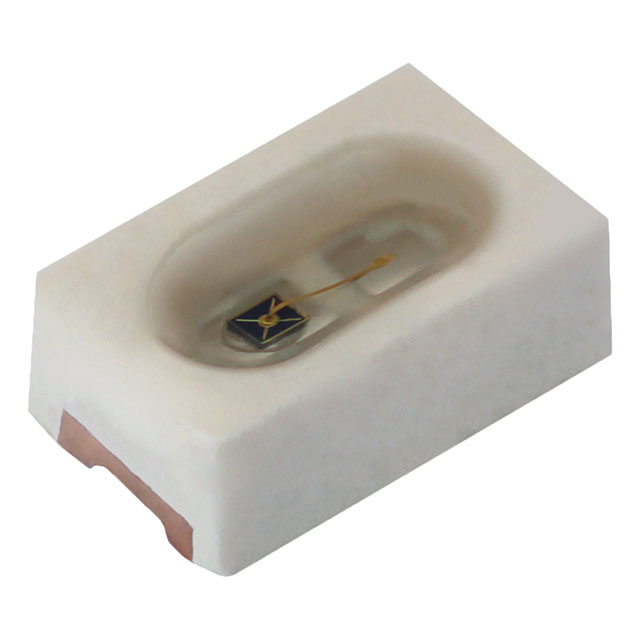

    VSMY5940X01 是 Vishay Semiconductors 生产的一款高速红外发光二极管,它采用GaAlAs表面发射芯片技术,具有高辐射强度、高光功率和高速度的特点。这种二极管被广泛应用在微型光屏障、汽车传感器、光学开关和红外点光源等领域。产品设计紧凑,以0805型表面贴装(SMD)封装形式提供,能够适应广泛的工业和消费类电子产品应用。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 发射峰值波长 | λp = 940 nm | 纳米 |
    | 发射角度半强度 | ϕ = ± 60° | 度 |
    | 前向电流 | 100 mA | 毫安 |
    | 发射峰值强度 | Ie = 9 ~ 18 mW/sr | 毫瓦/球面度 |
    | 工作环境温度范围 | -40°C 至 +110°C | 摄氏度 |
    | 贮存温度范围 | -40°C 至 +110°C | 摄氏度 |
    | 最大反向电压 | VR = 5 V | 伏特 |
    | 最大前向电流 | IFM = 200 mA | 毫安 |
    | 瞬时最大前向电流 | IFSM = 500 mA | 毫安 |
    | 最大功耗 | PV = 190 mW | 毫瓦 |
    | 结温 | Tj = 125°C | 摄氏度 |
    | 温度系数前向电压 | TKVF = -0.7 mV/K | 毫伏/开尔文 |
    | 温度系数发射强度 | TKφe = -0.2 %/K | 百分比/开尔文 |
    | 上升时间 | tr = 7 ns | 纳秒 |
    | 下降时间 | tf = 7 ns | 纳秒 |

    3. 产品特点和优势


    VSMY5940X01 高速红外发光二极管的主要特点包括:
    - 高辐射强度和高光功率:使该产品能够在各种应用中保持高效性能。
    - 快速响应时间:tr 和 tf 仅为7纳秒,适合高速操作。
    - 宽发射角:±60° 的半强度角使得覆盖范围更广。
    - AEC-Q101认证:表明其符合汽车级质量标准,适用于车载传感器。
    - 标准SMD封装:易于集成到现有设计中,减少组装时间和成本。

    4. 应用案例和使用建议


    应用案例:
    - 汽车传感器:因其符合AEC-Q101标准,非常适合用于汽车内的传感器模块,例如车灯控制和车身传感器系统。
    - 光学开关:由于其高响应速度和高强度发射,可用于需要高速切换的应用,如光学通信和自动化控制系统。
    使用建议:
    - 在使用前确保电路设计能够承受200毫安的峰值电流,防止因过载导致设备损坏。
    - 注意焊接温度不要超过260摄氏度,避免对二极管造成热损伤。
    - 确保安装过程中符合防潮要求,使用干燥包装进行运输和储存。

    5. 兼容性和支持


    VSMY5940X01 是一种标准的0805 SMD封装,因此可以与其他同类封装的SMD组件兼容。Vishay Semiconductors 提供了详细的技术支持和文档,可以通过官方网站或邮件联系技术团队获取更多帮助。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问:如何确定焊接温度是否安全?
    - 答:查看附带的焊接温度曲线图,确保焊接温度不超过260摄氏度。
    2. 问:产品能否承受极端环境条件?
    - 答:可以在-40°C 至 +110°C 的范围内稳定工作,但长时间暴露在极端条件下可能会影响使用寿命。
    3. 问:如何避免湿气影响?
    - 答:产品出厂时装在干燥包装袋内,拆封后尽快使用。如果长时间存放,需按照J-STD-033D标准进行干燥处理。

    7. 总结和推荐


    总体而言,VSMY5940X01 高速红外发光二极管是一款功能强大且适用广泛的电子元器件,特别适合应用于汽车传感器、光学开关等需要高精度和高可靠性的场合。其卓越的性能和高性价比使其在市场上具有较强的竞争力。强烈推荐使用此产品进行高性能应用的设计开发。

VSMY5940X01参数

参数
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 940nm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMY5940X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY5940X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光纤收发器 VISHAY INTERTECHNOLOGY VSMY5940X01 VSMY5940X01数据手册

VSMY5940X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
