VOH1016AD

产品分类: 隔离器
产品描述: Vishay 施密特触发器输出型光耦, 通孔安装, 6针
供应商型号: 10B-2984064-4
供应商: 国内现货
标准整包数: 1

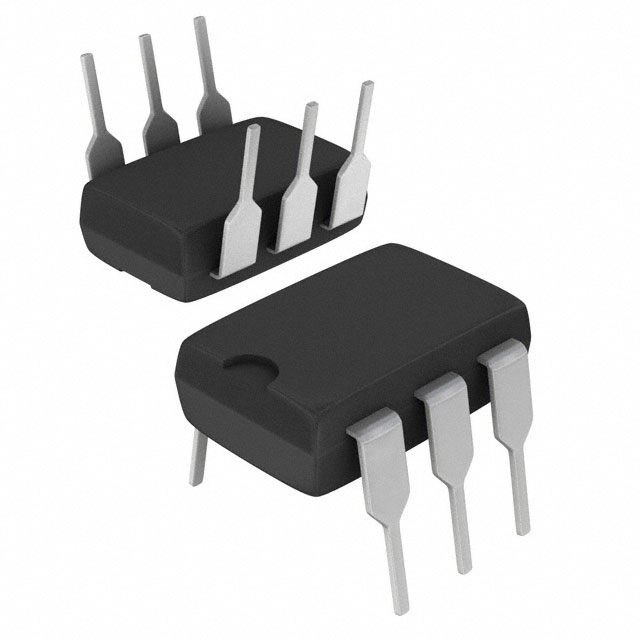

VISHAY INTERTECHNOLOGY 隔离器 VOH1016AD

VOH1016AD概述

    Vishay Semiconductors High Speed Optocoupler VOH1016A

    1. 产品简介


    产品类型: 单通道高速光耦合器
    主要功能: 实现光电隔离、接地环消除、数字信号隔离和电平转换等功能。
    应用领域: 微处理器系统接口、地面回路消除、隔绝式信号传输、串行总线系统、数字控制电源、信号电平转换、可编程逻辑控制器(PLC)输入/输出隔离、计算机外围设备接口等。

    2. 技术参数


    - 数据速率: 2 Mbps (NRZ)
    - 阈值电流: 最低开启阈值电流为2 mA,关断阈值电流为0.4 mA到0.6 mA之间
    - 供应电压范围: 3 V 至 15 V
    - 最大瞬态共模抑制率: 10 kV/μs
    - 最大反向电压: 6 V
    - 最大正向电流: 50 mA
    - 高电平输出电流: 100 μA
    - 最大输出电压: 15 V
    - 存储温度范围: -55 °C 到 +150 °C
    - 焊接温度: 在10秒内可达260 °C

    3. 产品特点和优势


    - 高数据传输速率: 可达2 Mbps,适用于高速数据通信。
    - 抗振荡设计: 消除锁存和振荡现象。
    - 宽电源电压范围: 3 V至15 V,适用于多种电压应用。
    - 优秀的共模瞬态抑制能力: 能够抵抗高达10 kV/μs的共模瞬变干扰。
    - 安全隔离特性: 绝缘强度可达5000 VRMS,满足UL 1577和cUL认证要求。

    4. 应用案例和使用建议


    - 微处理器系统接口: 使用VOH1016A可以实现高可靠性数据传输,避免外部电磁干扰的影响。
    - 地面回路消除: 通过光耦合器,可以有效消除不同电路间的接地环路问题。
    - 电源管理系统: VOH1016A可以用于不同电压域之间的信号电平转换,确保数字信号的稳定传输。
    使用建议:
    - 确保供电电压稳定,避免因电压波动导致的信号失真。
    - 设计时应注意散热,尤其是在高频操作时需考虑适当冷却措施。
    - 在焊接过程中遵循特定的温度曲线,避免多次焊接对器件造成损害。

    5. 兼容性和支持


    - 兼容性: 支持DIP-6、DIP-6, 400 mil和SMD-6封装,可根据具体应用场景选择合适的封装形式。
    - 支持: Vishay提供详尽的技术文档、在线支持和售后服务,确保用户能够顺利使用和维护设备。

    6. 常见问题与解决方案


    - 问题1: 输出不稳定
    解决方法: 检查电源电压是否稳定,确认负载电阻符合规格,必要时增加滤波电容。
    - 问题2: 信号延迟过高
    解决方法: 调整负载电阻,降低信号路径的电容负载,从而减少传播延迟时间。
    - 问题3: 发热量大
    解决方法: 增加散热片,提高散热效率;采用自然风冷或强制风冷方式。

    7. 总结和推荐


    综上所述,Vishay Semiconductors的VOH1016A系列高速光耦合器是一款高性能、高可靠性的光电隔离产品。其广泛的应用场景、出色的电气特性和优越的耐环境性能使其成为许多复杂电子系统中不可或缺的一部分。因此,强烈推荐使用该系列产品以提升整体系统的稳定性和可靠性。

VOH1016AD参数

参数
数据速率 2MHz
通道数量 1
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

VOH1016AD厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOH1016AD数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOH1016AD VOH1016AD数据手册

VOH1016AD封装设计

查看详情并下载
Symbol
Footprint
3D Model
