VDMG10A0

产品分类: LED显示器件
产品描述: 400μcd 7 段显示 0.39in 绿色 6.2mm 10mm 10mm 10mm SMD 贴片安装 3.15mm*9.8mm*13mm
供应商型号: 2682702
供应商: 海外现货
标准整包数: 1

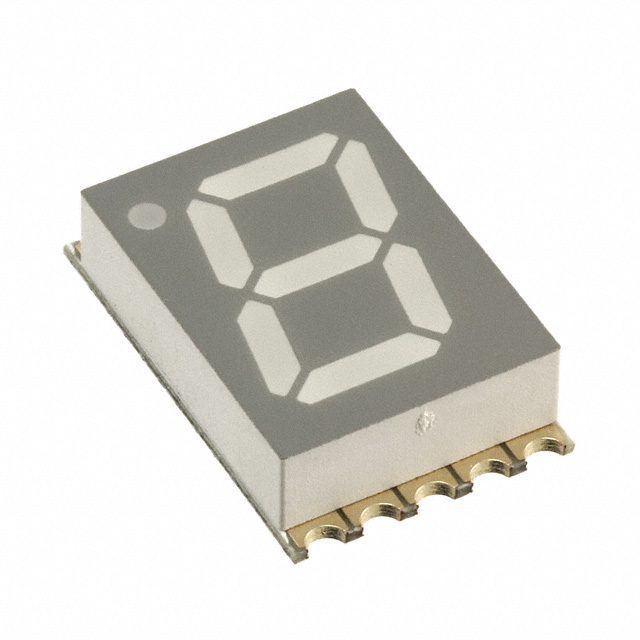

VISHAY INTERTECHNOLOGY LED显示器件 VDMG10A0

VDMG10A0概述

    Vishay VDM.10.0 系列 SMD 七段显示器

    产品简介


    Vishay Semiconductors 的 VDM.10.0 系列是一系列尺寸为 10 mm 的表面贴装 (SMD) 七段 LED 显示器。这些设备采用先进的 AlInGaP 在 GaAs 基板上的芯片技术,提供了极高的可靠性和亮度。VDM.10.0 系列适用于各种工业和商业应用,包括仪表盘显示、测试测量设备、销售终端和控制单元等。

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | 光学特性
    | 发光强度 180 | 650 μcd |
    | 主波长 631 nm |
    | 波长半宽 | 20
    | 正向电压 2.0 | 2.6 | V |
    | 反向电流 | 100 | μA |
    | 亮度匹配比 | 2:1
    | 电气特性
    | 功率耗散 70 mW |
    | 峰值正向电流(频率 1 kHz,10% 占空比) 60 mA |
    | 持续正向电流 25 mA |
    | 正向电流降额(25°C以上) 0.28 mA/°C |
    | 工作温度范围 -35 105 | °C |
    | 存储温度范围 -35 105 | °C |

    产品特点和优势


    VDM.10.0 系列具有以下显著特点和优势:
    - 均匀照明:每个段的亮度一致,保证显示效果的均匀性。
    - 灰色封装:灰色表面降低了反射,提高阅读舒适度。
    - 未着色段:保持显示颜色的一致性和高纯度。
    - 分类发光强度:提供多种发光强度选项以适应不同的应用需求。
    - 宽视场角:确保从多个角度都能清晰读取显示信息。
    - 适合直流和高峰值电流:可用于各种供电条件下的应用。
    - 材料分类:满足环保要求的材料分类标准。

    应用案例和使用建议


    VDM.10.0 系列广泛应用于以下领域:
    - 面板仪表:在医疗、汽车和其他工业控制面板上用于数字显示。
    - 测试和测量设备:提供精确的数值显示,适用于实验室和现场检测。
    - 销售终端:如 POS 终端,用于实时显示交易金额和其他关键信息。
    - 控制单元:为自动化控制系统提供状态反馈和指示。
    使用建议:
    - 确保电路设计中正向电流不超过典型值以延长使用寿命。
    - 注意焊接温度和时间,避免过度焊接导致LED损坏。

    兼容性和支持


    VDM.10.0 系列适用于标准的焊接工艺,并具有良好的兼容性。如果您在应用过程中遇到任何问题,可联系 Vishay 官方技术支持团队获取帮助。Vishay 也提供了详细的文档和技术资料支持,确保客户能顺利应用此系列产品。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 显示不均匀 | 检查电路连接是否正确,确认正向电流是否符合规范。 |
    | 发光强度低 | 调整电路中的正向电流到合适水平,确保电源稳定。 |
    | 焊接时损坏 | 遵循焊料曲线,避免焊接时间过长或温度过高。 |

    总结和推荐


    Vishay 的 VDM.10.0 系列 SMD 七段 LED 显示器是一款高性能的产品,具有均匀照明、宽视场角、高可靠性等特点。适用于各种工业和商业应用场合。如果您需要在设计中加入高品质、高稳定性的 LED 显示器,VDM.10.0 是一个值得考虑的选择。无论是从技术参数还是应用领域来看,这款产品都展示了其在市场上的卓越竞争力。

VDMG10A0参数

参数
显示尺寸 0.39in
触碰模式 -
显示高度 10mm
背光颜色 -
显示宽度 6.2mm
字符宽度 10mm
视角 -
控制器类型 -
分辨率(pixels) -
显示模式 -
显示类型 7 段显示
接口方式 -
字符高度 10mm
显示颜色 绿色
发光强度 400μcd
长*宽*高 3.15mm*9.8mm*13mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VDMG10A0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VDMG10A0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY LED显示器件 VISHAY INTERTECHNOLOGY VDMG10A0 VDMG10A0数据手册

VDMG10A0封装设计

查看详情并下载
Symbol
Footprint
3D Model
