PR02000206803JA100

产品分类: 通孔电阻
产品描述: 680KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)
供应商型号: DMT-PR02000206803JA100
供应商: 海外现货
标准整包数: 1000

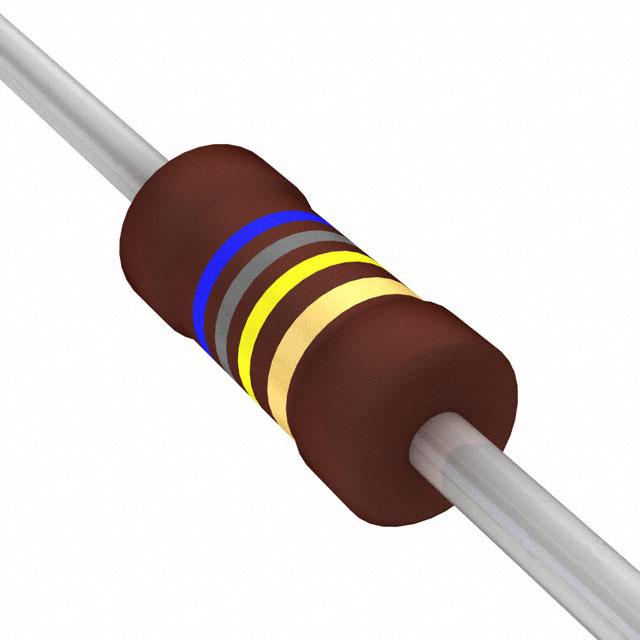

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000206803JA100

PR02000206803JA100概述


    产品简介


    Vishay BCcomponents 的 Power Metal Film Leaded Resistors(金属薄膜引线电阻)系列,包括型号 PR01、PR02 和 PR03。这些电阻器采用金属合金薄膜沉积于高级陶瓷基体上,经过激光蚀刻螺旋沟槽并焊接连接端帽,最后涂覆非易燃的红色保护漆层以增强电气、机械和气候防护能力。适用于各种通用功率应用,如汽车电子和照明控制。

    技术参数


    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸 (DIN) | 0207 | 0411 | 0411 |
    | 电阻范围 | 0.22Ω 至 1MΩ | 0.33Ω 至 1MΩ | 1Ω 至 1MΩ |
    | 电阻容差 | ±1% 或 ±5% | ±1% 或 ±5% | ±1% 或 ±5% |
    | 温度系数 | ±250 ppm/K | ±250 ppm/K | ±250 ppm/K |
    | 额定功耗 (P70) | 1W (R≥1Ω), 0.6W (R<1Ω) | 2W (R≥1Ω), 1.2W (R<1Ω) | 3W (R≥1Ω), 1.6W (R<1Ω) |
    | 热阻 (Rth) | 135K/W | 75K/W | 115K/W |
    | 最大工作电压 | 350V AC/DC | 500V AC/DC | 750V AC/DC |

    产品特点和优势


    1. 高功率密度:PR01 和 PR02 在 1 W 到 3 W 之间,且体积小巧。
    2. 定义的熔断特性:允许用户根据需求设计安全电路。
    3. 符合严格的耐火标准:通过了 IEC 60115-1 认证,确保可靠性和安全性。
    4. 适用于 AEC-Q200 汽车电子认证:适用于严格的汽车行业标准。

    应用案例和使用建议


    - 汽车电子:利用其高温稳定性和可靠性,在发动机管理系统中使用。
    - 照明球盘:提供高稳定性及大电流承载能力,用于照明控制电路。
    使用建议:
    1. 在设计时考虑散热问题,特别是在高功率应用中。
    2. 使用波峰焊接或浸焊进行自动焊接,提高生产效率。

    兼容性和支持


    - 兼容性:完全兼容无铅焊接工艺,适用于不同焊接技术。
    - 技术支持:Vishay 提供了广泛的资料库和技术支持服务,可通过其官方网站获取。

    常见问题与解决方案


    1. 问题:电阻器温度过高导致失效。
    解决方案:检查安装过程中是否有热传递问题,并保证足够的散热措施。
    2. 问题:焊接后电阻值不准确。
    解决方案:重新检查焊接工艺,确保焊接过程正确执行。

    总结和推荐


    Vishay BCcomponents 的 Power Metal Film Leaded Resistors 系列具有高功率密度、可靠的耐火特性和高温稳定性,是广泛应用于工业自动化、汽车电子及照明领域的理想选择。对于需要高稳定性和大电流承载能力的应用场合,强烈推荐使用该系列电阻器。同时,优质的售后服务和广泛的技术支持使得 Vishay 成为值得信赖的供应商。

PR02000206803JA100参数

参数
电阻值 680KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
包装方式 盒装

PR02000206803JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000206803JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000206803JA100 PR02000206803JA100数据手册

PR02000206803JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
