首页  >  产品百科  >  RCL121836R0JNEK

RCL121836R0JNEK

产品分类: 贴片电阻
产品描述: 36Ω ±5% 1W ±200ppm/℃ 1218 贴片安装 3.2mm*4.6mm*600μm
供应商型号: RCL36BTR-ND
供应商: Digi-Key
标准整包数: 4000

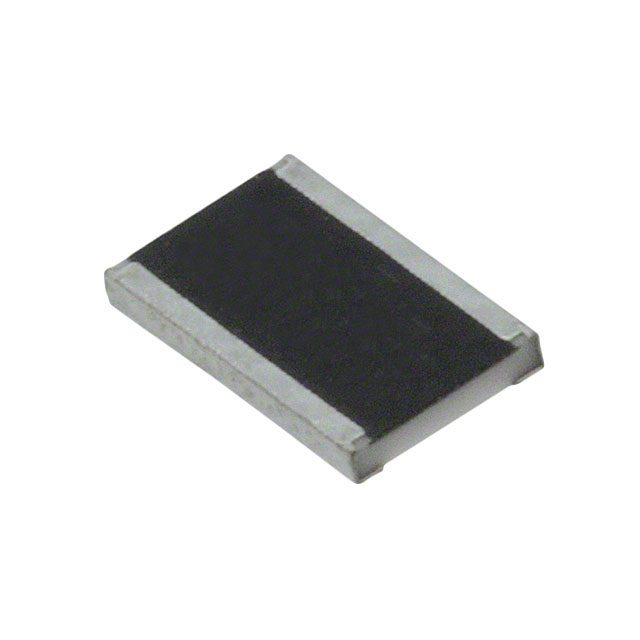

VISHAY INTERTECHNOLOGY 贴片电阻 RCL121836R0JNEK

RCL121836R0JNEK概述

    Vishay Draloric RCL e3 系列厚膜贴片电阻器技术手册

    产品简介


    Vishay Draloric 的 RCL e3 系列厚膜贴片电阻器是专为功率测量电子领域设计的,特别是在汽车和工业设备中具有卓越的表现。这类电阻器凭借其高可靠性、稳定性、大功率耗散能力和坚固的设计,成为众多应用场合的理想选择。

    技术参数


    以下为 RCL e3 系列电阻器的技术规格:
    | 型号 | 尺寸 | 电阻范围 | 允许温升(℃) | 额定功率(W) | 最大工作电压(V) |
    |
    | RCL0406 e3 | 0406 (1.0x0.5mm) | 1Ω至1MΩ | 155 | 0.25 | 50 |
    | RCL0612 e3 | 0612 (1.6x0.8mm) | 1Ω至1MΩ | 155 | 0.75 | 75 |
    | RCL1020 e3 | 1020 (2.5x1.27mm)| 1Ω至1MΩ | 155 | 1.0 | 200 |
    | RCL1218 e3 | 1218 (3.2x4.6mm) | 1Ω至2.2MΩ | 155 | 1.0 | 200 |
    | RCL1225 e3 | 1225 (3.2x6.3mm) | 1Ω至1MΩ | 155 | 2.0 | 200 |
    其他关键参数包括:
    - 温度系数:±100ppm/K 或 ±200ppm/K
    - 阻值容差:±1% 或 ±5%
    - 短时间过载电压:2.5倍额定电压

    产品特点和优势


    1. 增强的功率等级:高功率耗散能力使得该系列电阻适用于多种高功率应用场景。
    2. 长侧端子:独特的长侧端子设计有助于提高散热性能,从而提升产品可靠性。
    3. 增强的热循环性能:即使在极端温度条件下,也能保证稳定运行。
    4. 纯锡焊料接触:提供与无铅和含铅焊接工艺的兼容性。
    5. AEC-Q200认证:符合汽车电子标准,广泛应用于汽车行业。

    应用案例和使用建议


    RCL e3 系列电阻器广泛应用于汽车、工业及商业领域,典型应用场景包括电源管理和电力电子控制。对于高温环境下的使用,需要注意确保组装时的热阻抗满足要求,以避免因温度过高导致的损坏。
    使用建议:在设计电路时,要考虑到不同型号电阻器的功率等级,避免因电流过大导致的过热风险。建议使用专业的电路仿真工具进行模拟测试,以确保最佳的工作状态。

    兼容性和支持


    该系列电阻器采用纯锡表面处理工艺,与无铅和含铅焊接过程完全兼容。同时,Vishay公司提供完善的售后服务和技术支持,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品温度过高 | 调整电路设计以降低功耗 |
    | 长期使用后阻值变化明显 | 确保正确的安装方式并检查电路条件 |
    | 无法通过AEC-Q200认证 | 重新校验生产流程,确保符合汽车电子标准 |

    总结和推荐


    综上所述,Vishay Draloric 的 RCL e3 系列厚膜贴片电阻器凭借其优异的性能、高度的可靠性和广泛的适用性,非常适合在汽车和工业电子领域使用。建议在设计高可靠性、高性能电路时优先考虑该系列产品。如果您对如何更好地利用这些电阻器有任何疑问,Vishay的技术支持团队随时为您提供帮助。

RCL121836R0JNEK参数

参数
电阻值 36Ω
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 3.2mm*4.6mm*600μm
通用封装 1218
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCL121836R0JNEK厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCL121836R0JNEK数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCL121836R0JNEK RCL121836R0JNEK数据手册

RCL121836R0JNEK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1022 ¥ 0.8551
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 3420.4
直接购买
