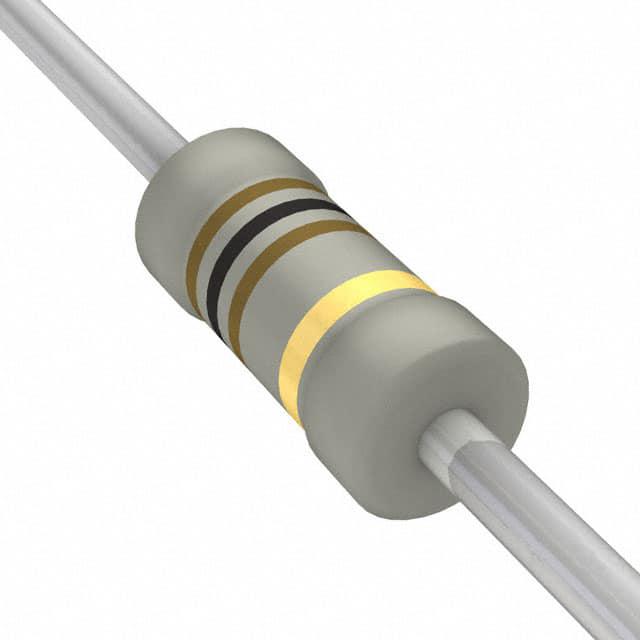

NFR25H0001000JA500

产品分类: 通孔电阻
产品描述: 100Ω ±5% 500mW ±100ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: BC4671TB-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 NFR25H0001000JA500

NFR25H0001000JA500概述

    Vishay BCcomponents NFR25/NFR25H Fusible, Non-Flammable Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents 的 NFR25 和 NFR25H 型号是专为音频和视频应用设计的金属薄膜引线电阻器。这些电阻器采用高质量陶瓷作为基材,通过金属合金薄膜技术制造而成。它们具有过载保护功能,不会引发火灾,并且提供宽范围的过载电流选择。此外,这些电阻器符合环保要求,无铅焊料接触点使其适用于无铅和含铅焊接过程。

    2. 技术参数


    | 参数 | NFR25 | NFR25H |
    |
    | 电阻范围 | 0.22Ω 至 15kΩ | 0.22Ω 至 15kΩ |
    | 电阻容差 | ±5% | ±5% |
    | 额定功率 | 0.33W | 0.5W |
    | 热阻 | 240K/W | 150K/W |
    | 工作电压(DC或RMS) | 250V | 350V |
    | 环境条件 | 55/155/56 | 55/155/56 |

    3. 产品特点和优势


    - 金属薄膜技术:提供高精度和长期稳定性。
    - 过载保护:无需担心过载引起的火灾风险,支持广泛的过载电流。
    - 无铅焊接:适合现代环保标准。
    - 温度系数:根据电阻值不同,温度系数在 ±100 ppm/K 到 ±200 ppm/K 范围内变化,确保在不同环境下保持稳定性能。

    4. 应用案例和使用建议


    - 音频和视频应用:可用于音响系统和电视中的音频滤波和调节电路。
    - 使用建议:为了确保长期稳定运行,建议将电阻器安装在距离PCB至少1mm的位置,并根据具体应用场景合理选择电阻值以避免过载。

    5. 兼容性和支持


    - 兼容性:这些电阻器适用于多种音频和视频设备,与其他电子元器件具有良好兼容性。
    - 支持和维护:Vishay提供了全面的技术支持,包括详细的测试报告和维修服务。

    6. 常见问题与解决方案


    - Q1: 电阻器的温升如何影响其性能?
    - A1: 温度升高会导致电阻器的热阻增加,影响其长期稳定性。建议将电阻器安装在远离发热源的位置,并确保良好的散热条件。
    - Q2: 如何测试电阻器的绝缘电阻?
    - A2: 使用500V直流电压进行1分钟测试,绝缘电阻应大于100MΩ。如果测试结果不符合要求,可能需要更换新的电阻器。

    7. 总结和推荐


    综上所述,Vishay BCcomponents 的 NFR25 和 NFR25H 金属薄膜引线电阻器以其高精度、可靠的过载保护能力和广泛的应用场景,在音频和视频市场中表现出色。其广泛的温度适应性和高可靠性使其成为设计音频和视频设备的理想选择。因此,强烈推荐使用此系列电阻器。

NFR25H0001000JA500参数

参数
电阻值 100Ω
精度 ±5%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

NFR25H0001000JA500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR25H0001000JA500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR25H0001000JA500 NFR25H0001000JA500数据手册

NFR25H0001000JA500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0565 ¥ 0.4732
10000+ $ 0.0502 ¥ 0.4199
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 2366
