VOL618A-3T

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 4针
供应商型号: 14M-VOL618A-3T
供应商: 云汉优选
标准整包数: 1

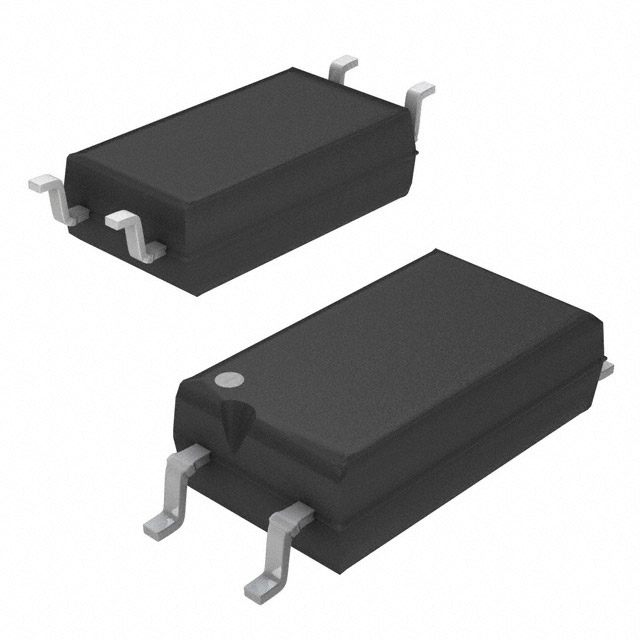

VISHAY INTERTECHNOLOGY 隔离器 VOL618A-3T

VOL618A-3T概述

    VOL618A 光电耦合器技术手册

    1. 产品简介


    VOL618A 是 Vishay Semiconductors 推出的一款光耦合器,采用低输入电流设计。这款光电耦合器内置一个镓砷(GaAs)红外发光二极管发射器,通过光学耦合到硅平面光电晶体管检测器。产品被封装在一个带有长爬电距离的四引脚 LSOP 封装内,适用于电信、工业控制、电池供电设备、办公机械和可编程控制器等多个领域。

    2. 技术参数


    - 输入参数
    - 反向电压 \( VR \): 6 V
    - 功率耗散 \( P{diss} \): 100 mW
    - 正向电流 \( IF \): 60 mA
    - 正向浪涌电流 \( I{FSM} \): 1.5 A
    - 结温 \( Tj \): 125 °C
    - 输出参数
    - 集电极-发射极电压 \( V{CEO} \): 80 V
    - 发射极-集电极电压 \( V{ECO} \): 7 V
    - 集电极电流 \( IC \): 50 mA (连续), 100 mA (10 ms)
    - 功率耗散 \( P{diss} \): 150 mW
    - 结温 \( Tj \): 125 °C
    - 总功率耗散
    - \( P{tot} \): 250 mW
    - 存储温度范围
    - \( T{stg} \): -55 to +125 °C
    - 工作温度范围
    - \( T{amb} \): -55 to +110 °C
    - 焊接温度 (≤ 10 s)
    - \( T{sld} \): 260 °C

    3. 产品特点和优势


    - 低外形封装:适合紧凑型设计
    - 高隔离电压:可达 5000 VRMS,增强电气安全
    - 低耦合电容:减少信号延迟和噪声干扰
    - 高共模瞬态抑制能力:提高系统鲁棒性
    - 合规材料分类:符合多种国际标准,适用于多领域应用

    4. 应用案例和使用建议


    应用案例:VOL618A 在电信设备中用于信号传输和电气隔离,在工业控制中实现电路间的可靠通信。在电池供电设备和办公机械中作为光电隔离模块,提高系统稳定性。
    使用建议:由于具有低耦合电容,VOL618A 特别适合高速信号传输。建议在高频应用中使用,并注意保持适当的散热条件以防止过热。

    5. 兼容性和支持


    VOL618A 经过了多项安全认证,包括 UL1577、cUL CSA 22.2、DIN EN 60747-5-5 等。这些认证确保了其在工业和商业应用中的安全性和可靠性。厂商提供详尽的技术支持和维护服务,可以通过 Vishay 官方网站或技术支持邮箱获得进一步帮助。

    6. 常见问题与解决方案


    - 问题: 设备在高温环境下工作时,温度超出限制。
    - 解决方案: 检查设备的工作温度范围,确保使用环境温度不超过最大值(110°C)。必要时增加外部散热措施。
    - 问题: 转换效率下降。
    - 解决方案: 检查输入电流是否在规范范围内,调整输入电流至合适值。确认设备处于非饱和状态,以达到最佳性能。

    7. 总结和推荐


    总结:VOL618A 以其紧凑的设计、高隔离电压、低耦合电容和高共模瞬态抑制能力,成为一款出色的光电耦合器。它的广泛应用和严格的认证保证了其可靠性和安全性。
    推荐:强烈推荐使用 VOL618A 用于需要电气隔离的应用场合,尤其是在需要高可靠性、低功耗和高速信号传输的系统中。

VOL618A-3T参数

参数
数据速率 -
通道数量 1
长*宽*高 7.5mm(宽度)
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOL618A-3T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOL618A-3T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOL618A-3T VOL618A-3T数据手册

VOL618A-3T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4116
10+ ¥ 2.1917
30+ ¥ 1.7165
100+ ¥ 1.5179
300+ ¥ 1.4611
3000+ ¥ 1.4186
库存: 2999
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.41
