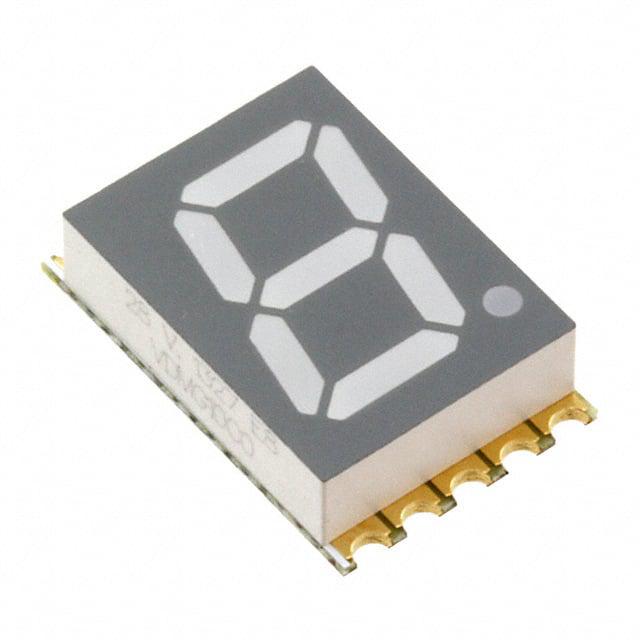

VDMG10C0

产品分类: LED显示器件
产品描述: 400μcd 7-Segment 0.39in 绿色 6.2mm 10mm 10mm 10mm SMD 贴片安装 3.15mm*9.8mm*15mm
供应商型号: 2682704
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY LED显示器件 VDMG10C0

VDMG10C0概述


    产品简介


    VDM.10.0系列是 Vishay Semiconductor 公司生产的10毫米表面贴装(SMD)七段LED显示器件。这些设备采用AlInGaP on GaAs芯片技术,能够在紧凑的封装内提供均匀照亮的七段LED显示效果。产品包括四种颜色选项:超级红、软橙色、黄色和绿色。它们适用于各种应用场合,如面板仪表、测试测量设备、销售终端和控制单元。

    技术参数


    - 产品组: 显示
    - 封装: 10毫米
    - 产品系列: 表面贴装
    - 半强度角: ± 50°
    绝对最大额定值(Tamb = 25°C)
    - 每个段的最大功率耗散:70毫瓦
    - 每个段的峰值正向电流(频率1kHz,10%占空比):60毫安
    - 每个段的连续正向电流:25毫安
    - 从25°C开始的正向电流降额:0.28毫安/°C
    - 工作温度范围:-35°C到+105°C
    - 存储温度范围:-35°C到+105°C
    光学和电气特性(Tamb = 25°C)
    - 超级红
    - 最小正向电压:2.0V
    - 最大正向电压:2.6V
    - 正向电流:20mA
    - 主导波长:631nm
    - 发射峰值波长:639nm
    - 半宽光谱线:20nm
    - 软橙色
    - 最小正向电压:2.0V
    - 最大正向电压:2.6V
    - 正向电流:20mA
    - 主导波长:605nm
    - 发射峰值波长:611nm
    - 半宽光谱线:17nm
    - 黄色
    - 最小正向电压:2.0V
    - 最大正向电压:2.6V
    - 正向电流:20mA
    - 主导波长:589nm
    - 发射峰值波长:588nm
    - 半宽光谱线:15nm
    - 绿色
    - 最小正向电压:2.0V
    - 最大正向电压:2.6V
    - 正向电流:20mA
    - 主导波长:572nm
    - 发射峰值波长:571nm
    - 半宽光谱线:15nm

    产品特点和优势


    - 均匀照亮的段落:每个段落都能实现均匀照明。
    - 灰色外壳:外壳颜色为灰色,外观统一且不易显脏。
    - 无着色段落:段落未着色,保证显示效果一致。
    - 分类亮度:亮度按照不同的等级进行分类。
    - 宽视场角度:视角范围大,适合多角度观看。
    - 适于直流和高脉冲电流:适合多种供电方式。
    - 材质分类:提供详细的材质分类信息。

    应用案例和使用建议


    - 面板仪表:适合用于需要高精度数字显示的仪表。
    - 测试和测量设备:适合用于仪器仪表中显示状态信息。
    - 销售终端:可用于商场、超市的销售终端上显示价格等信息。
    - 控制单元:可以用于控制面板上显示状态。
    使用建议:
    - 在安装时确保焊接条件符合标准(例如焊接时间不超过3秒,焊接温度不超过260°C)。
    - 确保LED的正负极连接正确,避免反向电压导致损坏。

    兼容性和支持


    - 兼容性:这些LED显示器具有良好的兼容性,可广泛应用于各种电路板设计中。
    - 支持和维护:Vishay公司提供相关的技术支持和服务,如有任何问题可联系技术支持团队。

    常见问题与解决方案


    - 问题1: 反向电压损坏LED。
    - 解决方案: 确保电源极性正确,避免反向电压。
    - 问题2: 显示不亮。
    - 解决方案: 检查电源电压和电流是否满足要求,检查焊接质量。
    - 问题3: 显示亮度不均。
    - 解决方案: 确认所有段的正向电流一致,重新校准亮度等级。

    总结和推荐


    综上所述,VDM.10.0系列LED显示器在光学和电气特性方面表现出色,广泛应用于多种领域,其均匀照亮的特性、良好的兼容性和稳定的工作环境使其成为高品质选择。我们强烈推荐该系列产品,尤其是在需要高精度和可靠性的应用中。
    如果您有任何进一步的技术问题或需求,可以通过电子邮件LED@Vishay.com联系Vishay的技术支持团队。

VDMG10C0参数

参数
显示高度 10mm
分辨率(pixels) -
背光颜色 -
控制器类型 -
视角 -
接口方式 -
显示类型 7-Segment
显示模式 -
字符宽度 10mm
触碰模式 -
发光强度 400μcd
字符高度 10mm
显示尺寸 0.39in
显示宽度 6.2mm
显示颜色 绿色
长*宽*高 3.15mm*9.8mm*15mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VDMG10C0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VDMG10C0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY LED显示器件 VISHAY INTERTECHNOLOGY VDMG10C0 VDMG10C0数据手册

VDMG10C0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.6789
10+ ¥ 7.6234
25+ ¥ 7.3302
50+ ¥ 7.037
100+ ¥ 6.4505
500+ ¥ 6.4505
库存: 895
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.67
