4N26

产品分类: 隔离器
产品描述: Vishay 晶体管输出型光耦, 通孔安装, 6针, PDIP封装
供应商型号: 11MZ-4N26
供应商: 云汉优选
标准整包数: 1

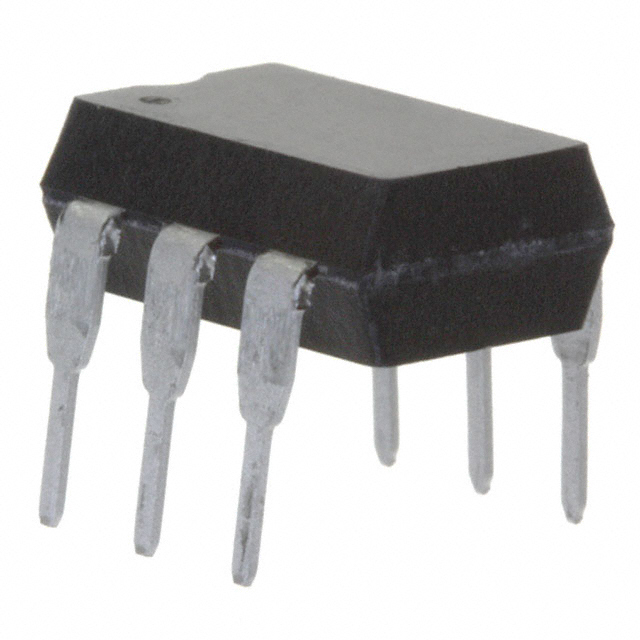

VISHAY INTERTECHNOLOGY 隔离器 4N26

4N26概述

    4N25, 4N26, 4N27, 4N28 光耦合器技术手册

    产品简介


    Vishay Semiconductors 提供的 4N25、4N26、4N27 和 4N28 系列光耦合器是一类行业标准的单通道光耦合器。这些器件由镓砷红外LED和硅NPN光电晶体管组成,适用于多种应用场景,如AC主检测、继电器驱动、开关电源反馈控制、电话振铃检测、逻辑电平隔离以及高频率噪声抑制的逻辑耦合。

    技术参数


    - 隔离电压:5000 VRMS
    - 输入输出耦合电容:< 0.5 pF
    - 反向电压(输入):5 V
    - 正向电流(输入):60 mA
    - 浪涌电流(t ≤ 10 μs):3 A
    - 功率耗散(输入):100 mW
    - 击穿电压(输出):集电极-发射极(VCEO):70 V;发射极-基极(VCEO):7 V
    - 集电极电流(输出):50 mA(持续时间t ≤ 1 ms时为100 mA)
    - 功率耗散(输出):150 mW
    - 热击穿电压:70 V(集电极-基极)
    - 集电极-发射极击穿电压:30 V
    - 发射极-集电极击穿电压:7 V
    - 暗态漏电流:4N25 和 4N26 为50 nA;4N27 和 4N28 为100 nA
    - 光耦合器隔离电阻(VIO = 500 V,温度Tamb = 25°C):1012 Ω
    - 光耦合器隔离电阻(VIO = 500 V,温度Tamb = 100°C):1011 Ω
    - 存储温度范围:-55°C 至 +125°C
    - 操作温度范围:-55°C 至 +100°C
    - 焊接温度:最大10秒,最高温度为260°C

    产品特点和优势


    - 隔离电压高:提供5000 VRMS的隔离电压,适合要求严格电气隔离的应用。
    - 接口兼容性好:能够与常见的逻辑电路接口兼容。
    - 低耦合电容:< 0.5 pF 的耦合电容,有助于提高信号传输的纯净度。
    - 标准封装:采用双列直插式6引脚封装(DIP-6),易于安装。
    - 环保合规:符合RoHS指令2002/95/EC,并遵守WEEE 2002/96/EC标准。

    应用案例和使用建议


    - AC主检测:用于检测交流电源状态,保证系统的安全性。
    - 继电器驱动:可用于控制高压直流或交流负载,实现安全隔离。
    - 开关电源反馈:通过反馈回路调节电源输出,确保电源稳定性。
    - 电话振铃检测:用于检测电话线路的振铃状态,触发相应动作。
    使用建议:
    - 在高频环境下使用时,注意隔离电容的影响,选择合适的阻抗匹配。
    - 使用时应避免过高的输入电流,以免损坏器件。
    - 确保焊接过程中的温度和时间符合规定,以避免焊料溢出或其他质量问题。

    兼容性和支持


    - 兼容性:4N25、4N26、4N27 和 4N28 具有标准化的引脚布局,易于与现有系统集成。
    - 厂商支持:Vishay Semiconductors 提供详尽的技术文档和客户支持,包括热线和技术文档下载服务。

    常见问题与解决方案


    - 问题1:器件输出不稳定,如何解决?
    - 解决方案:检查输入电流是否超出额定值,调整输入电流至正常范围。
    - 问题2:器件工作温度范围有限制吗?
    - 解决方案:该器件的工作温度范围为-55°C 至 +100°C,超出此范围可能导致性能下降或损坏。

    总结和推荐


    综上所述,4N25、4N26、4N27 和 4N28 系列光耦合器在电气隔离、接口兼容性、低电容和环保方面表现出色,非常适合应用于各种需要电气隔离的场合。推荐在需要高可靠性和低噪声传输的应用中使用。

4N26参数

参数
数据速率 -
通道数量 1
8.7mm(Max)
6.5mm(Max)
3.81mm(Max)
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

4N26厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

4N26数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY 4N26 4N26数据手册

4N26封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.75
10+ ¥ 1.5
30+ ¥ 1.3125
100+ ¥ 1.1053
500+ ¥ 1.05
库存: 44
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 1.75
