首页  >  产品百科  >  CRCW12062K00FHEAP

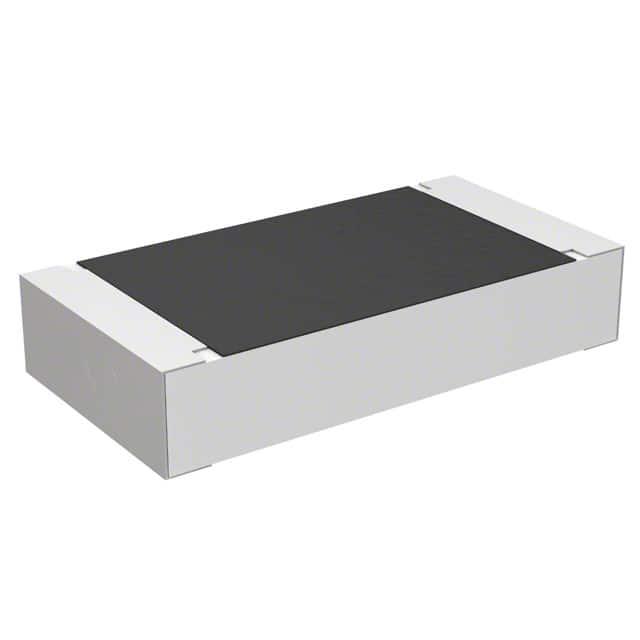

CRCW12062K00FHEAP

产品分类: 贴片电阻
产品描述: 2KΩ ±1% 250mW ±50ppm/℃ 1206 贴片安装 3.2mm*1.6mm*600μm
供应商型号: ECO-CRCW12062K00FHEAP
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 贴片电阻 CRCW12062K00FHEAP

CRCW12062K00FHEAP概述


    产品简介


    Vishay D/CRCW-P e3 系列电子元器件
    Vishay D/CRCW-P e3 系列电阻器是厚膜芯片电阻器,具有矩形结构。它们属于半精密型芯片电阻器,适用于多种电子设备中。这些电阻器具有低温度系数(50 ppm/K)和紧公差(± 0.25%),并提供纯锡镀层,以确保与无铅和含铅焊接工艺兼容。

    技术参数


    | 尺寸型号 | 额定功率(W) | 最大电压(V) | 温度系数(ppm/K) | 公差(%) | 电阻范围(Ω) |
    |
    | D10/CRCW0402-P | 0.063 | 50 | ±50 | ±0.25, ±0.5, ±1 | 1R到1M1 |
    | D11/CRCW0603-P | 0.1 | 75 | ±50, ±100 | ±0.25, ±0.5, ±1 | 1R到10M |
    | D12/CRCW0805-P | 0.125 | 150 | ±50 | ±0.25, ±0.5, ±1 | 10R到10M |
    | D25/CRCW1206-P | 0.25 | 200 | ±50 | ±0.25, ±0.5, ±1 | 10R到10M |
    | CRCW1210-P | 0.5 | 200 | ±50 | ±0.5, ±1 | 100R到1M |
    | CRCW1218-P | 1.0 | 200 | ±50 | ±0.5, ±1 | 100R到2M2 |
    | CRCW2010-P | 0.75 | 400 | ±50 | ±0.5, ±1 | 10R到10M |
    | CRCW2512-P | 1.0 | 500 | ±50 | ±0.5, ±1 | 10R到10M |

    产品特点和优势


    1. 低温度系数:低至50 ppm/K,提供了极高的稳定性。
    2. 高精度:紧公差(± 0.25%),确保精确控制电流和电压。
    3. 材料兼容性:纯锡镀层适合无铅焊接工艺。
    4. 认证与资质:通过AEC-Q200标准,广泛应用于汽车工业。
    5. 耐久性:在规定的温度范围内长时间工作,具有良好的热稳定性。

    应用案例和使用建议


    应用案例:
    - 汽车电子控制系统:D/CRCW-P e3 系列电阻器广泛应用于汽车电子控制系统,如引擎管理、安全气囊系统和导航系统等。
    - 工业自动化设备:用于工业自动化设备中的电源管理和信号传输。
    - 医疗设备:适用于医疗设备中的精密电路板,以确保精确测量和控制。
    使用建议:
    - 在高温环境下使用时,应注意其温度系数,确保电阻器的温度变化不会影响电路的稳定运行。
    - 对于高负载的应用,应选择较高额定功率的型号以保证可靠性和寿命。
    - 确保正确的焊点温度和密度,以达到最佳的散热效果,延长电阻器的使用寿命。

    兼容性和支持


    D/CRCW-P e3 系列电阻器与大多数标准的PCB(印刷电路板)兼容。Vishay公司为用户提供全面的技术支持,包括在线文档、电话咨询和技术培训,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器在高温下出现漂移 | 控制环境温度,使用温度稳定的封装材料。 |
    | 焊接过程中出现虚焊 | 使用合适的焊料和助焊剂,检查焊接温度和时间。 |
    | 电阻器阻值超出允许范围 | 重新校准测试设备,检查焊接质量。 |
    | 电阻器在高温环境下性能下降 | 更换高温度系数的电阻器,改善散热设计。|

    总结和推荐


    D/CRCW-P e3 系列电阻器凭借其优良的性能和广泛的适用范围,在众多应用领域中表现出色。其独特的温度系数和高精度使其成为精密电子设备的理想选择。推荐用户根据具体应用场景选择合适的型号,以获得最佳性能和可靠性。总的来说,这是一款值得推荐的产品,适用于对精度和稳定性要求较高的电子设备中。

CRCW12062K00FHEAP参数

参数
电阻值 2KΩ
精度 ±1%
额定功率 250mW
温度系数 ±50ppm/℃
长*宽*高 3.2mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW12062K00FHEAP厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW12062K00FHEAP数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW12062K00FHEAP CRCW12062K00FHEAP数据手册

CRCW12062K00FHEAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
