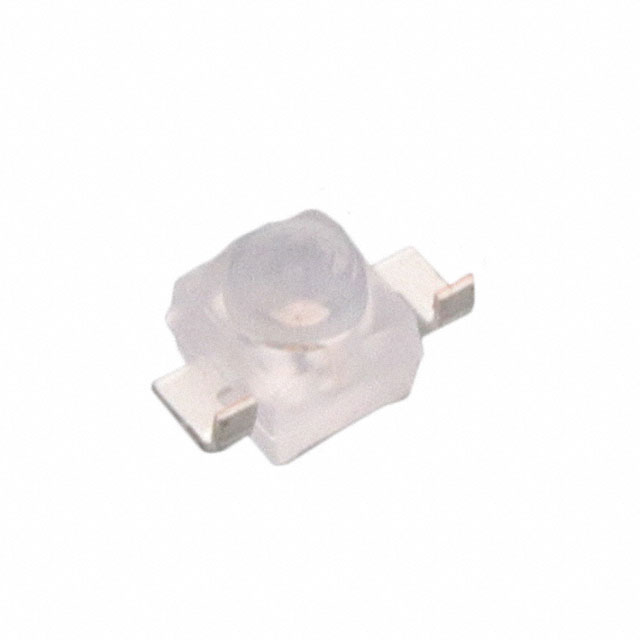

VSMY2943SL

产品分类: 光纤收发器
产品描述: 940nm SMD 贴片安装
供应商型号: WU-VSMY2943SL
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 光纤收发器 VSMY2943SL

VSMY2943SL概述

    高速红外发光二极管:VSMY2943SL 技术手册

    产品简介


    VSMY2943SL 是 Vishay Semiconductors 公司开发的一款高速红外发光二极管(Infrared Emitting Diode, IRED),基于 GaAlAs 表面发射芯片技术。它适用于表面贴装(SMD)的应用场合,主要用于光屏障、光电开关、接近传感器的光源及远程控制等领域。该产品在小型化、高可靠性方面表现出色。

    技术参数


    - 峰值波长:940 nm
    - 半强度角:±28°
    - 峰值电流:IFM = 180 mA
    - 最大正向电流:IF = 100 mA
    - 最大脉冲电流:IFM = 180 mA
    - 最大峰值电流:IFS = 1 A
    - 最大功耗:PV = 200 mW
    - 存储温度范围:Tstg = -40°C 至 +100°C
    - 工作温度范围:Tamb = -40°C 至 +85°C
    - 封装尺寸:L x W x H = 2.3 x 2.55 x 2.3 mm
    - 反向电压:VR = 5 V
    - 正向电压:IF = 100 mA 时,VF ≤ 1.8 V;IF = 1 A 时,VF ≤ 2.5 V
    - 辐射功率:IF = 100 mA 时,Ie ≥ 27 mW/sr
    - 上升时间:tr ≤ 10 ns
    - 下降时间:tf ≤ 10 ns

    产品特点和优势


    VSMY2943SL 的关键优势在于其极端高的辐射强度和光学功率,使其能够在多种环境中实现高精度的检测和操作。此外,该产品的高可靠性、高脉冲电流操作能力和非常高的辐射强度使得它在多种应用场景中具有显著的竞争优势。其独特的侧视包装设计和精确的半强度角度确保了在各种传感器应用中的高效表现。

    应用案例和使用建议


    - 光电开关:适合用于需要高灵敏度检测的应用,例如工业自动化、智能家居等领域。
    - 接近传感器:由于其高精度和可靠性,适合于智能设备、无人机等领域的接近传感。
    - 光屏障:在需要小型化和高性能的光屏障系统中表现出色。
    - 远程控制:广泛应用于遥控器和其他需要红外信号传输的设备中。
    建议在使用过程中注意:
    - 确保环境温度不超过规定范围,以避免热损伤。
    - 在进行焊接前,确保设备已正确干燥,以防止因湿度造成的损坏。

    兼容性和支持


    VSMY2943SL 与探测器系列 VEMD2xx3SLX01 和 VEMT2xx3SLX01 兼容,便于集成到现有系统中。Vishay Semiconductors 提供了详尽的技术支持,包括在线文档和邮件咨询渠道。

    常见问题与解决方案


    - 问题:在高电流操作下设备过热。
    - 解决办法:降低工作电流或增加散热措施,确保设备在额定温度范围内工作。
    - 问题:在高湿度环境下设备性能不稳定。
    - 解决办法:在使用前进行适当的干燥处理,确保设备符合规定的湿度要求。
    - 问题:设备无法达到规定的输出功率。
    - 解决办法:检查电路连接和电源输入,确保设备得到正确的供电条件。

    总结和推荐


    VSMY2943SL 是一款高性能的红外发光二极管,特别适合应用于需要高精度、高可靠性的光电系统中。其独特的优势和广泛的兼容性使其成为众多应用的理想选择。建议在需要高精度检测和信号传输的场景中采用此产品。总之,VSMY2943SL 是一款值得推荐的高质量红外发光二极管。

VSMY2943SL参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMY2943SL厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMY2943SL数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光纤收发器 VISHAY INTERTECHNOLOGY VSMY2943SL VSMY2943SL数据手册

VSMY2943SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2243 ¥ 1.8837
库存: 33000
起订量: 2124 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.88
