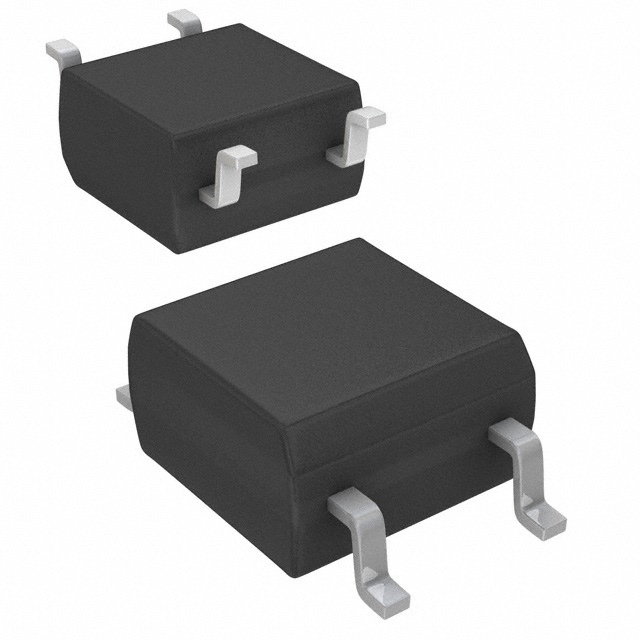

VOM618A-2X001T

产品分类: 隔离器
产品描述: 1 SOP-4 贴片安装,黏合安装 3.85mm*4.4mm*2mm
供应商型号: 78-VOM618A-2X001T
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 VOM618A-2X001T

VOM618A-2X001T概述


    产品简介


    Vishay公司生产的VOM618A是一款低输入电流、光敏晶体管输出、SOP-4封装的小型扁平封装光电耦合器。该光电耦合器采用GaAs红外发光二极管(LED)作为光源,通过光学耦合到硅平面光敏晶体管检测器。其设计用于信号传输在两个电气隔离的电路之间,特别适用于需要高隔离电压的应用场合。

    技术参数


    - 封装: SOP-4,小型扁平封装
    - 额定温度范围: -55°C 至 +110°C
    - 额定电流: 输入直流正向电流(IF)最大为60mA;反向电压(VR)最大为6V;功率耗散(Pdiss)最大为70mW;脉冲正向电流(IFSMM)最大为2.5A
    - 隔离测试电压: 3750 VRMS
    - 工作频率特性: 非饱和时上升时间和下降时间分别为5μs和4μs;饱和时上升时间和下降时间分别为6μs和29μs
    - 最大安全电流: 200mW
    - 典型电流转移比(CTR):
    - IF = 1 mA,VCE = 5 V时:VOM618A为50%-600%;VOM618A-1为40%-80%;VOM618A-2为63%-125%;VOM618A-3为100%-200%;VOM618A-4为160%-320%;VOM618A-5为50%-100%;VOM618A-7为80%-160%;VOM618A-8为130%-260%


    产品特点和优势


    VOM618A具有多种独特的功能和优势:
    - 高温适应性: 能够在-55°C至+110°C的极端温度范围内稳定工作,适用于各种恶劣环境。
    - 高电流转移比(CTR): 具有非常高的电流转移比,可以确保高效的信号传输。
    - 低耦合电容: 低耦合电容能够提高系统的响应速度和带宽。
    - 安全等级认证: 通过多项国际安全标准认证,确保在关键应用中的可靠性。

    应用案例和使用建议


    VOM618A广泛应用于工业自动化、通信系统和太阳能逆变器等领域。例如,在可编程逻辑控制器(PLCs)中,该光电耦合器可用于隔离控制信号以防止电气干扰。在使用过程中,需要注意以下几点:
    - 电源管理: 确保驱动电流不超过最大值,避免器件过热损坏。
    - 环境温度: 注意器件的工作温度范围,避免在超出规定范围的环境中使用。

    兼容性和支持


    VOM618A与多种认证机构的标准兼容,包括UL1577、cUL、FIMKO、CQC等,这意味着它在不同国家和地区都具有广泛的适用性。Vishay公司提供详细的用户手册和技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 使用过程中出现过热现象。
    - 解决方案: 检查是否超过最大电流和温度限制,调整负载或驱动方式以降低功耗。

    2. 问题: 信号传输不稳定。
    - 解决方案: 检查接线和连接方式,确认没有电磁干扰,并优化电路设计以减少噪声。

    总结和推荐


    综上所述,VOM618A是一个非常适合于需要高隔离度、高性能光电耦合的应用场合的电子元件。它具有良好的温度适应性、高效的电流传输能力和多样的认证支持,非常适合作为PLCs、电信设备和太阳能逆变器等复杂系统的一部分。因此,我强烈推荐使用这款光电耦合器以提升您的应用系统的可靠性和性能。

VOM618A-2X001T参数

参数
数据速率 -
通道数量 1
长*宽*高 3.85mm*4.4mm*2mm
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOM618A-2X001T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOM618A-2X001T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOM618A-2X001T VOM618A-2X001T数据手册

VOM618A-2X001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7245 ¥ 6.122
10+ $ 0.4416 ¥ 3.7315
100+ $ 0.3663 ¥ 3.0952
3000+ $ 0.1631 ¥ 1.378
9000+ $ 0.1449 ¥ 1.2244
24000+ $ 0.1418 ¥ 1.1978
45000+ $ 0.1344 ¥ 1.1357
库存: 1105
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.12
直接购买
加入购物车
